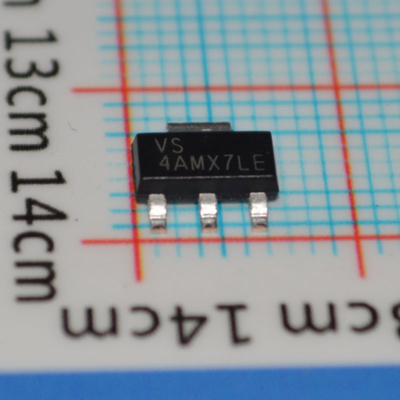

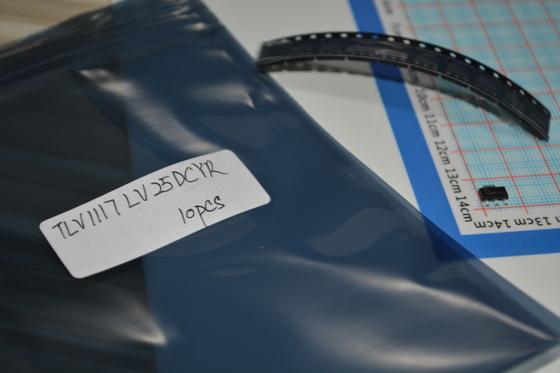

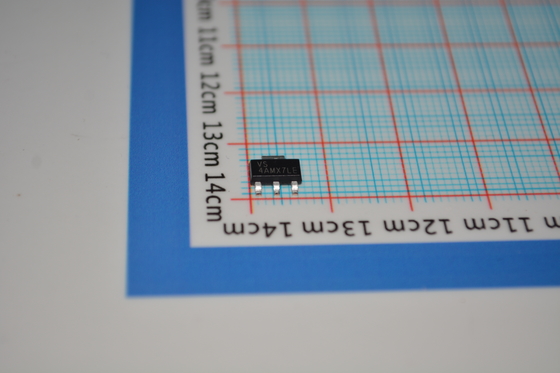

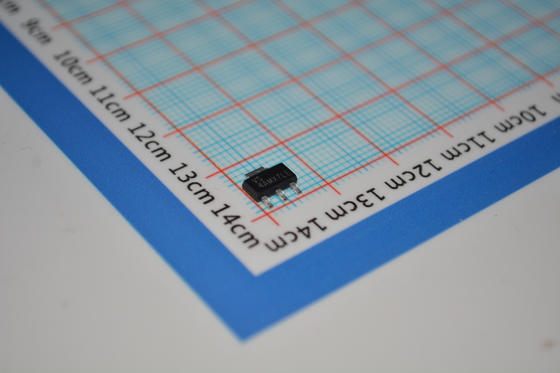

TLV1117LV25DCYR: LDO de salida fija de 2,5 V con 1 A de corriente, baja caída de tensión (1,1 V máx.), PSRR alto (65 dB), 1 % de precisión, estable con condensadores cerámicos, protección contra sobrecorriente/térmica en encapsulado SOT-223

Se trata de un sistema de control de las emisiones de gases de efecto invernadero.2.5V Salida fija LDO con 1A Corriente baja pérdida (máximo 1.1V) PSRR alto (65dB) 1% Precisión estable con condensadores cerámicos Protección contra sobrecorriente / térmica en el paquete SOT-223

ynbsp;

Características

y toro; exactitud típica: 1.5%

y bull; bajo coeficiente intelectual: 100 ymu;A (máximo) yndash; 500 veces más bajo que los dispositivos estándar 1117

y toro; VIN: 2 V a 5,5 Vandandash; VIN máximo absoluto: 6 V

ybull; estable con corriente de salida de 0 mA

ybull; baja baja: 455 mV a 1 A para VOUT = 3,3 V

ybull; PSRR alto: 65 dB a 1 kHz

y bull; límite mínimo de corriente especificado: 1.1 A

ybull; estable con condensadores cerámicos rentables:andash; con 0-andOmega; ESR

y toro; rango de temperatura: de 40°C a +125°C

y bull; Apagado térmico y protección contra sobrecorrientes

ybull; Para el reemplazo de la caída con funcionalidad mejorada, véase el TLV761

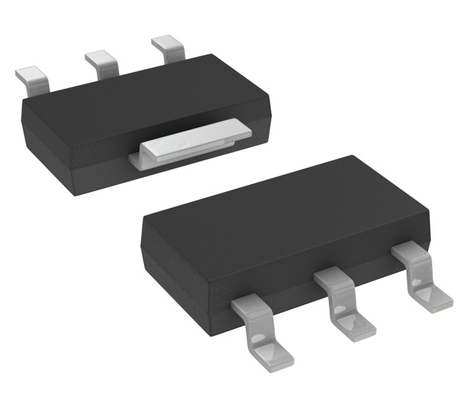

ybull; Disponible en un paquete SOT-223

ynbsp;

Aplicaciones

y buey; cajas de montaje

y bull; televisores y monitores

ybull; periféricos de PC, portátiles, placas base

ybull; módems y otros productos de comunicación

y bull; Cambiar de fuente de alimentación después de la regulación

ynbsp;

Descripción

El regulador lineal de baja caída (LDO) TLV1117LV es una versión de baja tensión de entrada del popular regulador de voltaje TLV1117.

El TLV1117LV es un dispositivo de energía extremadamente baja que consume 500 veces menos corriente de quiescencia que los reguladores de voltaje 1117 tradicionales,la fabricación del dispositivo diseñado para aplicaciones que exigen una corriente de espera muy baja. El TLV1117LV LDO también es estable con 0 mA de corriente de carga; no existe un requisito de carga mínima,haciendo del dispositivo una buena opción para aplicaciones en las que el regulador debe alimentar cargas muy pequeñas durante el estado de espera, además de grandes corrientes del orden de 1 A durante el funcionamiento normal.El TLV1117LV ofrece un excelente rendimiento de línea y carga transitoria.que se traduce en reducciones y sobrecapacidades de muy pequeña magnitud de la tensión de salida cuando el requisito de corriente de carga cambia de menos de 1 mA a más de 500 mA.

Un amplificador de banda de precisión y de error proporciona una precisión del 1.5%.Otras características valiosas incluyen bajo ruido de salida y voltaje de baja caída.

El dispositivo está internamente compensado para ser estable con condensadores de serie de resistencia equivalente (ESR) de 0 y Omega. Estas ventajas clave permiten el uso de condensadores cerámicos rentables y de pequeño tamaño.Los condensadores rentables que tienen voltajes de sesgo más altos y desratificación de temperatura también se pueden usar si se desea.

El TLV1117LV está disponible en un paquete SOT-223.
