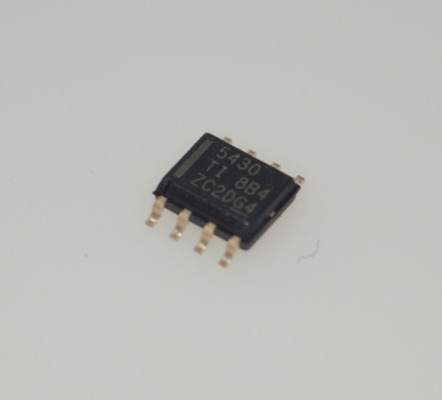

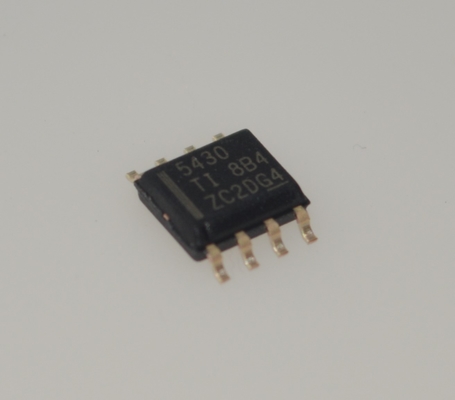

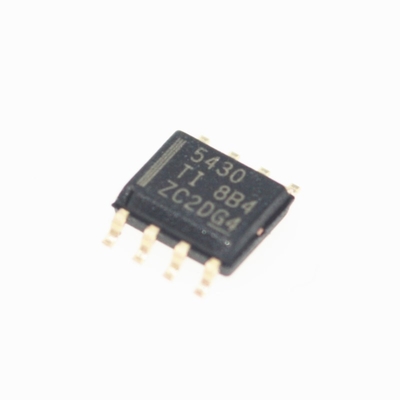

TPS5430DDAR 3A 5.5-36V Conversor de paso a paso de entrada ancha 500kHz Conmutación de alta eficiencia (hasta 95%) Compensar la potencia interna Buena señal de protección térmica / UVLO Paquete SOIC-8

TPS5430DDAR 3A 5.5-36V Convertidor reductor de voltaje de entrada amplio 500kHz Conmutación Alta eficiencia (Hasta 95%) Compensación interna Señal Power Good Protección térmica/UVLO Paquete SOIC-8

andnbsp;

Características

andbull; Amplio rango de voltaje de entrada:andndash;TPS5430: 5.5V a 36Vandndash;TPS5431: 5.5V a 23V

andbull; Hasta 3A continuos (4A pico) de corriente de salida

andbull; Alta eficiencia de hasta el 95% habilitada por el interruptor MOSFET integrado de 100mΩ

andbull; Amplio rango de voltaje de salida: ajustable hasta 1.22V con una precisión inicial del 1.5%

andbull; La compensación interna minimiza el recuento de componentes externos

andbull; Frecuencia de conmutación fija de 500kHz para un tamaño de filtro pequeño

andbull; Regulación de línea y respuesta transitoria mejoradas mediante la alimentación directa de voltaje de entrada

andbull; Sistema protegido por limitación de sobrecorriente, protección contra sobretensión y apagado térmico

andbull;andndash;40anddeg;C a 125anddeg;C rango de temperatura de unión de funcionamiento

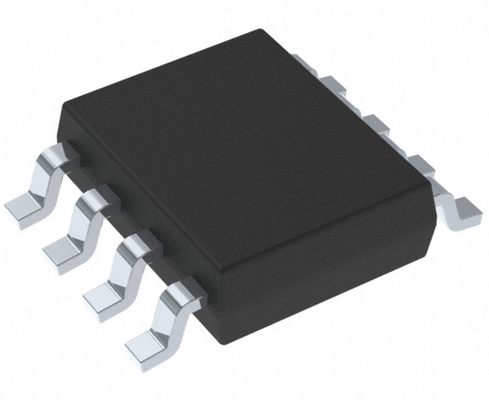

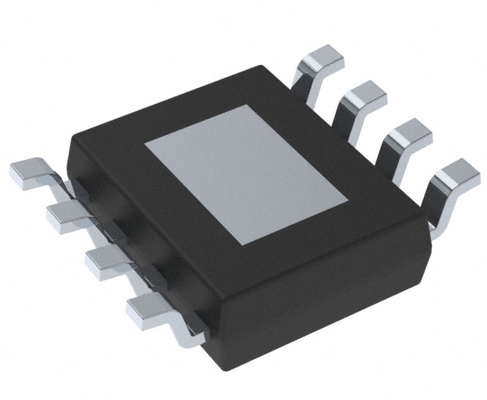

andbull; Disponible en un paquete de circuito integrado SO PowerPADandtrade; de 8 pines, pequeño y térmicamente mejorado

andnbsp;

Aplicaciones

andbull; Consumo: decodificadores, DVD, pantallas LCD

andbull; Fuentes de alimentación de audio para automóviles e industriales

andbull; Cargadores de batería, suministro LED de alta potencia

andbull; Sistemas de alimentación distribuidos de 12V y 24V

andnbsp;

Descripción

El TPS543x es un convertidor PWM de alta corriente de salida que integra un MOSFET de canal N de alta resistencia y baja resistencia. Incluidos en el sustrato con las características enumeradas se encuentran un amplificador de error de voltaje de alto rendimiento que proporciona una precisión de regulación de voltaje ajustada en condiciones transitorias; un circuito de bloqueo por subtensión para evitar el arranque hasta que el voltaje de entrada alcance los 5.5V; un circuito de arranque lento interno para limitar las corrientes de irrupción; y un circuito de alimentación directa de voltaje para mejorar la respuesta transitoria. Usando el pin ENA, la corriente de suministro de apagado se reduce a 15andmu;A típicamente. Otras características incluyen una habilitación activa alta, limitación de sobrecorriente, protección contra sobretensión y apagado térmico. Para reducir la complejidad del diseño y el recuento de componentes externos, el bucle de retroalimentación del TPS543x se compensa internamente. El TPS5431 está diseñado para funcionar con rieles de alimentación de hasta 23V. El TPS5430 regula una amplia variedad de fuentes de alimentación, incluido el bus de 24V.

El dispositivo TPS543x está disponible en un paquete de circuito integrado SOIC PowerPAD de 8 pines, térmicamente mejorado y fácil de usar. TI proporciona módulos de evaluación y la herramienta de software Designer para ayudar a lograr rápidamente diseños de fuentes de alimentación de alto rendimiento para cumplir con los agresivos ciclos de desarrollo de equipos.

andnbsp;

INFORMACIÓN

andnbsp;

Dibujo

Nuestra ventaja:

• Productos de alta calidad --- nuestras ofertas son 100% nuevas y originales, ROHS
• Precio competitivo --- buenos canales de compra con buen precio.
• Servicio profesional --- pruebas estrictas de calidad antes del envío y un perfecto servicio postventa después de la compra.
• Inventario adecuado --- Con el apoyo de nuestro sólido equipo de compras,
• Entrega rápida --- enviaremos los productos dentro de 1-3 días hábiles después de que se confirme el pago.

andnbsp;

asegúrese de satisfacer su necesidad de todo tipo de componentes.^_^


Lista de productos
Suministre una serie de componentes electrónicos, gama completa de semiconductores, componentes activos y pasivos. Podemos ayudarlo a obtener todo para la lista de materiales de la PCB, en una palabra, puede obtener una solución integral aquí,


Las ofertas incluyen:
Circuito integrado, circuitos integrados de memoria, diodo, transistor, condensador, resistencia, varistor, fusible, recortador y potenciómetro, transformador, batería, cable, relé, interruptor, conector, bloque de terminales, cristal y oscilador, inductor, sensor, transformador, controlador IGBT, LED, LCD, convertidor, PCB (placa de circuito impreso), PCBA (ensamblaje de PCB)

Fuerte en marca:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, etc.
