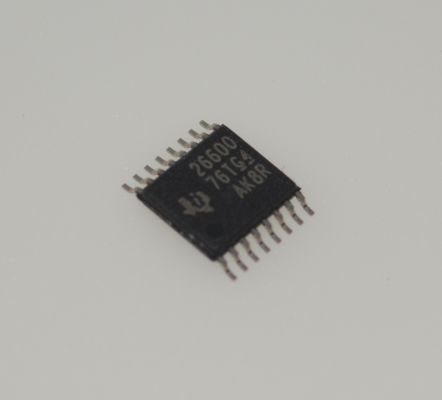

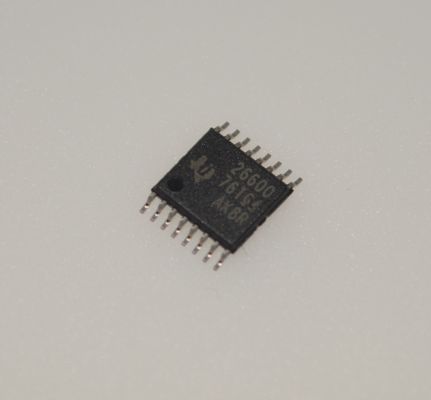

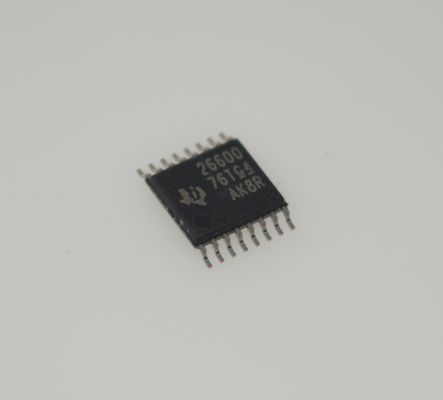

TPS26600PWPR eFuse de 42V/3A con Ultra-Bajo IQ ±1.5% Umbral OVP Límite de Corriente Ajustable Power Good Protección de Polaridad Inversa y Entrada/Salida
Atributos del Producto
| Atributo |
Valor |
| Función |
Step-Up, Step-Down |
| Configuración de Salida |
Positivo o Negativo |
| Topología |
Buck, Boost |
| Tipo de Salida |
Ajustable |
| Número de Salidas |
1 |
Descripción del Producto
Los dispositivos TPS2660x son eFuses compactos y ricos en funciones de alto voltaje con un conjunto completo de funciones de protección. El amplio rango de entrada de alimentación de 4.2 a 60 V permite el control de muchos voltajes de bus de CC populares. El dispositivo puede soportar y proteger las cargas de voltajes de alimentación positivos y negativos de hasta ±60 V.
Características
- Voltaje de funcionamiento de 4.2 V a 60 V, máximo absoluto de 62 V
- Protección integrada contra polaridad inversa de entrada hasta -60 V - No se requieren componentes adicionales
- MOSFETs integrados back to back con 150 mΩ de RON total
- Límite de corriente ajustable de 0.1 A a 2.23 A (precisión de ±5% a 1 A)
- Capaz de seguridad funcional: documentación disponible para ayudar en el diseño del sistema de seguridad funcional
- Protección de carga durante sobretensiones (IEC 61000-4-5) con componentes externos mínimos
- Salida indicadora de corriente IMON (precisión de ±8.5%)
- Baja corriente de reposo, 300-µA en funcionamiento, 20-µA en apagado
- UVLO ajustable, corte OVP, control de velocidad de respuesta de salida
- Bloqueo de corriente inversa
- Pinza de sobretensión fija de 38 V (solo TPS26602)
- Disponible en paquetes HTSSOP de 16 pines y VQFN de 24 pines fáciles de usar
- Opciones de respuesta a fallas de limitación de corriente seleccionables (Reintento automático, Cierre, Modos de disyuntor)
- Reconocido por UL2367 - Archivo No. 169910 - RILIM ≥ 5.36 kΩ (máximo 2.35 A)
- UL60950 - Seguro durante la prueba de falla de un solo punto - Detección de ILIM abierto/corto
Aplicaciones
- Controlador lógico programable
- Sistema de control distribuido (DCS)
- Control y automatización
- ORing de suministro redundante
- Protección contra sobretensiones industriales
Información Adicional
| Categoría |
Circuitos Integrados (CI) Gestión de Energía (PMIC) Regulación/Gestión de Corriente |
| Fabricante |
Texas Instruments |
| Embalaje |

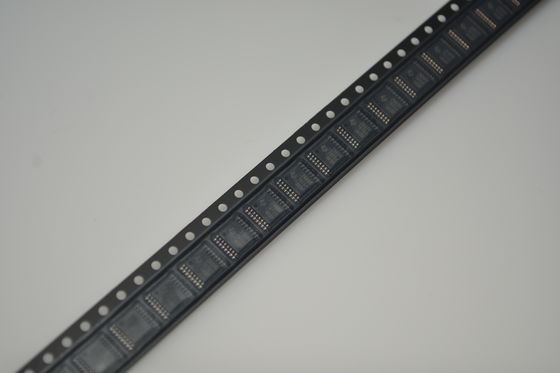

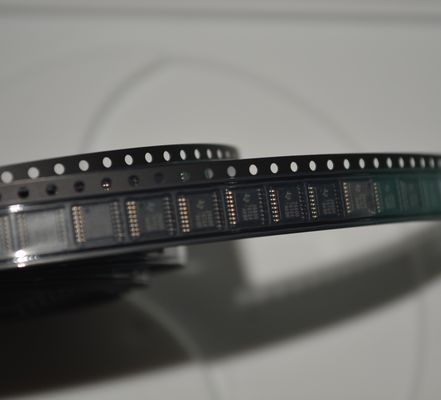

Cinta y carrete (TR) Cinta cortada (CT) Digi-Reel® |
| Estado de la pieza |
Activo |
| Función |
Fusible Electrónico |
| Precisión |
±5% |
| Voltaje - Entrada |
4.2V ~ 55V |
| Corriente - Salida |
2.35A |
| Temperatura de funcionamiento |
-40°C ~ 125°C (TJ) |
| Tipo de montaje |
Montaje en superficie |
| Paquete / Estuche |
16-PowerTSSOP (0.173", 4.40mm de ancho) |
| Paquete del dispositivo del proveedor |
16-HTSSOP |
| Número de producto base |
TPS26600 |
Dibujo
