Atributos del producto
| Atributo |
Valor |
| Función |
Paso a paso, paso a paso |
| Configuración de salida |
Positivo o negativo |
| Topología |
Buck, el impulso |
| Tipo de salida |
Adjustable |
| Número de resultados |
1 |
Características
- Conducir fácilmente cargas de 600Ω
- Optimizado para una fidelidad superior de la señal de audio
- Protección de cortocircuito de salida
- PSRR y CMRR superior a 120 dB (tipo)
- Los paquetes SOIC, PDIP y TO-99
Aplicaciones
- Amplificación de audio de alta calidad
- Preamplificadores de alta fidelidad
- Audio profesional de alto rendimiento
- Redes activas de ecualización y interconexión de alta fidelidad
- Conductores y receptores de líneas de alto rendimiento
Descripción
El LM4562 es parte de la serie de amplificadores operativos de muy baja distorsión, bajo ruido y alta tasa de deslizamiento optimizados y totalmente especificados para aplicaciones de alto rendimiento y alta fidelidad.Los amplificadores operativos de audio LM4562 ofrecen una amplificación superior de la señal de audio para un rendimiento de audio excepcionalEl LM4562 combina una densidad de ruido de voltaje extremadamente baja (2,7nV/√Hz) con un THD+N muy bajo (0,00003%) para satisfacer fácilmente las aplicaciones de audio más exigentes.Asegurar que las cargas más exigentes se manejen sin compromiso, el LM4562 tiene una alta velocidad de deslizamiento de ± 20V/μs y una capacidad de corriente de salida de ± 26mA. Además,el rango dinámico se maximiza mediante una etapa de salida que impulsa cargas de 2kΩ dentro de 1V de cualquiera de los voltajes de alimentación y dentro de 1.4V cuando se conducen cargas de 600Ω.
El excelente CMRR (120dB), PSRR (120dB) y VOS (0.1mV) del LM4562 le dan al amplificador un excelente rendimiento de amplificador de corriente continua.En este rango de suministro, el circuito de entrada del LM4562 mantiene un excelente modo común y rechazo de la fuente de alimentaciónEl LM4562 es unidad ganancia estable.Este amplificador operacional de audio logra un rendimiento AC excepcional mientras maneja cargas complejas con valores de hasta 100 pF.

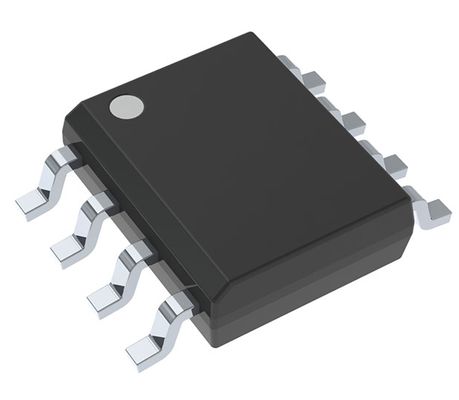

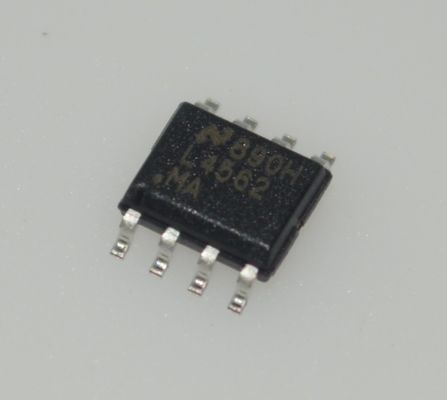

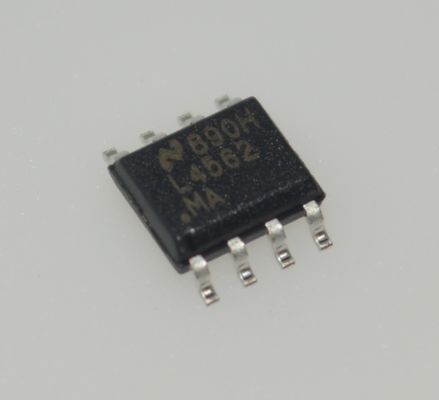

El LM4562 está disponible en un SOIC de cuerpo estrecho de 8 conductores, un PDIP de 8 conductores y un TO-99 de 8 conductores.
Especificaciones técnicas
| Categoría |
Circuitos integrados (CI) Se trata de una línea Los amplificadores Instrumentación, amplificadores operativos y amortiguadores |
| El Sr. |
Las acciones de Texas Instruments |
| Serie |
- |
| Embalaje |
Cintas y carretes (TR) Cintas cortadas (CT) Digi-Reel® |
| Estado de las partes |
Actividad |
| Tipo de amplificador |
El audio |
| Número de circuitos |
2 |
| Tipo de salida |
- |
| Tasa de pérdida |
20 V/μs |
| Producto de ganancia de ancho de banda |
55 MHz |
| Corriente - sesgo de entrada |
10 nA |
| Váltidad - compensación de entrada |
100 μV |
| Corriente - Suministro |
10 mA (canal x2) |
| Corriente - Salida / Canal |
26 mA |
| Válvula de tensión de suministro (min) |
5 V |
| Válvula de tensión de suministro (máximo) |
Las demás: |
| Temperatura de funcionamiento |
-40 °C ~ 85 °C |
| Tipo de montaje |
Montura de la superficie |
| Envase / estuche |
8 SOIC (0,154", 3,90 mm de ancho) |
| Paquete de dispositivos del proveedor |
8-SOIC |
| Número del producto de base |
LM4562 |
Dibujo del producto
