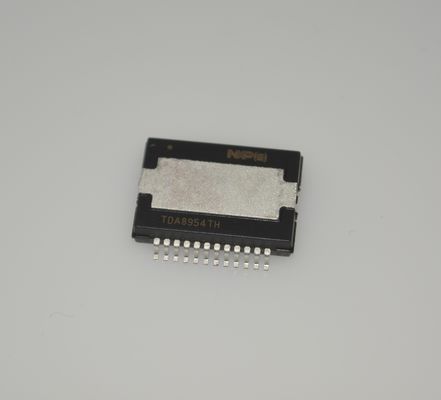

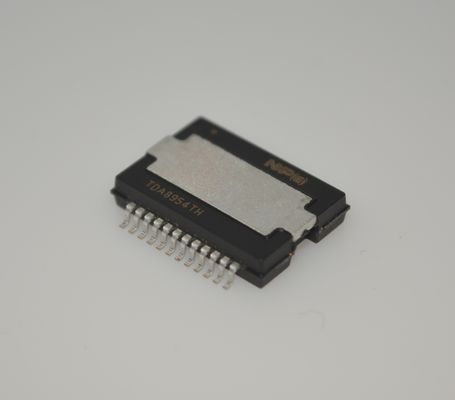

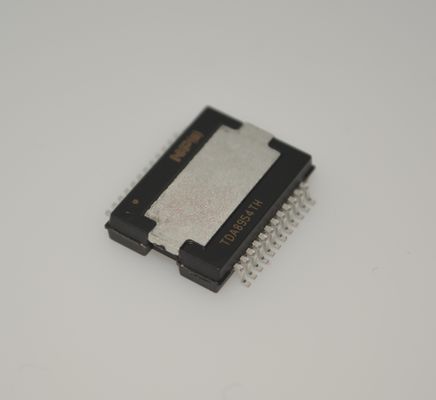

TDA8954TH 2x 150W Clase-D Amp 90% Eficiencia Baja 0,01% Protección THD Silencio / OT / SC en espera Amplio ± 12,5V a ± 40V Alimentación Salidas de autoprotección

TDA8954TH Amplificador Clase D 2x 150W 90% Eficiencia Bajo 0.01% THD Mute/Standby Protección OT/SC Amplio andplusmn;12.5V a andplusmn;40V Auto-protección de Salidas

andnbsp;

Características

Alta potencia de salida en aplicaciones típicas:

andnbsp; SE 2 andtimes; 210 W, RL = 4 andOmega; (VDD = 41 V; VSS = andminus;41 V)

andnbsp; SE 2 andtimes; 235 W, RL = 3 andOmega; (VDD = 39 V; VSS = andminus;39 V)

andnbsp; SE 2 andtimes; 150 W, RL = 6 andOmega; (VDD = 41 V; VSS = andminus;41 V)

andnbsp; BTL 1 andtimes; 420 W, RL = 8 andOmega; (VDD = 41 V; VSS = andminus;41 V)

Rango de voltaje de alimentación operativo simétrico de andplusmn;12.5 V a andplusmn;42.5 V

Entradas diferenciales completas estéreo, se pueden usar como amplificador estéreo SE o mono BTL

Bajo ruido

Arranque y apagado suaves sin ruido de 'pop'

Diagnóstico de 2 pines para circuitos de protección

Reloj interno o externo de frecuencia fija

Alta eficiencia andasymp;93 %

Conmutación de tiempo muerto cero

Baja corriente de reposo

Estrategia de protección avanzada: protección de voltaje y limitación de corriente de salida

Thermal FoldBack (TFB) con funcionalidad de desactivación

Ganancia fija de 30 dB en aplicaciones SE y 36 dB en BTL

Totalmente a prueba de cortocircuitos en toda la carga

Modulación BD en configuración BTL

Protección de reloj

andnbsp;

Aplicaciones

andnbsp;DVD

andnbsp;Sistema Home Theater In A Box (HTIAB)

andnbsp;Mini y micro receptor

andnbsp;Sistema de altavoces de alta potencia

andnbsp;Subwoofers

andnbsp;Sistema de megafonía (PA)

andnbsp;

Descripción

El TDA8954 es un amplificador de potencia de audio Clase D de alta eficiencia estéreo o mono en un solo CI que presenta una baja disipación de energía. Está diseñado para entregar hasta 2 andtimes; 210 W en una carga de 4 andOmega; en una aplicación Single-Ended (SE) estéreo, o 1 andtimes; 420 W en una carga de 8 andOmega; en una aplicación Bridge-Tied Load (BTL) mono.

Combina los beneficios de la eficiencia de Clase D (andasymp;93 % en una carga de 4 andOmega;) con una calidad de sonido audiófila comparable a la asociada con la amplificación de Clase AB.

El amplificador funciona con un amplio rango de voltaje de alimentación de andplusmn;12.5 V a andplusmn;42.5 V y presenta un bajo consumo de corriente de reposo.

El TDA8954 se suministra con dos pines de diagnóstico para monitorear el estado de Thermal Fold Back (TFB), Over Current Protection (OCP) y otros circuitos de protección.

andnbsp;

INFORMACIÓN

andnbsp;

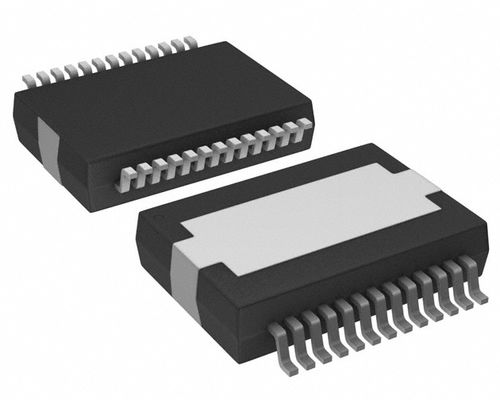

Dibujo
