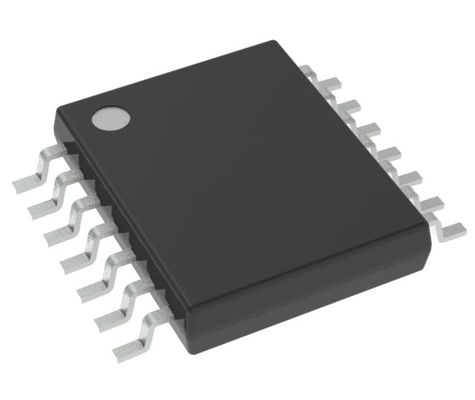

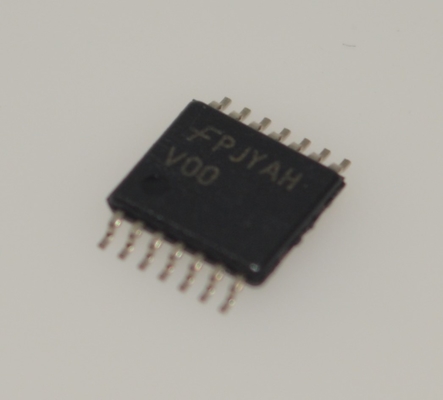

74VHC00MTCX Compuerta NAND de 2 entradas de 2-5.5V con tecnología CMOS tolerante a 5.5V de alta velocidad, salida de 8mA, bajo ruido, retardo <10ns y encapsulado TSSOP-14 compacto

74VHC00MTCX Compuerta NAND de 2 entradas de 2-5.5V con tecnología CMOS tolerante a 5.5V de alta velocidad, salida de 8mA, bajo ruido y retraso <10ns y encapsulado TSSOP-14 compacto

asegúrese de satisfacer su necesidad de todo tipo de componentes.

-

 Alta velocidad: tPD = 3.7 ns (típ.) a TA = 25℃

 Alta inmunidad al ruido: VNIH = VNIL = 28% VCC (mín.)

 Protección contra apagado proporcionada en todas las entradas

 Bajo ruido: VOLP = 0.8 V (máx.)

 Baja disipación de potencia: ICC = 2 A (máx.) a TA = 25℃

 Pin y función compatibles con 74HC00

 Sin plomo, sin halógenos/sin BFR y cumple con RoHS

asegúrese de satisfacer su necesidad de todo tipo de componentes.

Aplicaciones

1. Lógica digital general y control del sistema

Con su rango de voltaje de funcionamiento amplio de 2-5.5V y tolerancia de entrada de 5.5V, es adecuado para interfaces lógicas en sistemas de voltaje mixto:

• Cambio de nivel y acondicionamiento de señal entre microcontroladores (MCU) y chips periféricos

• Circuitos de compuertas lógicas de uso general en placas de control industrial (por ejemplo, control de arranque/parada, enclavamiento de señales)

• Detección de estado y control de habilitación en módulos de gestión de energía

2. Electrónica de consumo y dispositivos alimentados por batería
Tecnología CMOS de baja potencia y amplia adaptabilidad de voltaje lo hacen ideal para dispositivos portátiles:

• Dispositivos domésticos inteligentes (procesamiento de señales de sensores, detección de botones)

• Núcleo de control lógico para controles remotos, juguetes y pequeños productos electrónicos

• Protección de interfaz y modelado de señales para dispositivos alimentados por USB (compatible con sistemas de 3.3V/5V)

3. Electrónica automotriz y automatización industrial
Fuerte inmunidad al ruido y rango de temperatura de funcionamiento de -40℃ a 125℃ (nota: requiere verificación de las especificaciones del dispositivo) soportan entornos hostiles:

• Operaciones lógicas simples en sistemas de control de vehículos (por ejemplo, módulos de control de ventanas/luces)

• Procesamiento de señales de E/S y lógica auxiliar de circuito aislado en módulos PLC

• Circuitos de generación de pulsos e indicación de estado en instrumentación

4. Comunicación e infraestructura electrónica
Retraso de propagación <10ns satisface las necesidades de comunicación de velocidad media a baja:

• Conversión de lógica de señal para interfaces RS-232/485

• Control de luces indicadoras y lógica de reinicio en equipos de red (enrutadores, conmutadores)

• División de reloj y circuitos de modulación de pulsos simplesandnbsp;

asegúrese de satisfacer su necesidad de todo tipo de componentes.

El VHC00 es una compuerta NAND de 2 entradas CMOS de alta velocidad avanzada fabricada con tecnología CMOS de puerta de silicio. Logra la operación de alta velocidad similar a la TTL Schottky bipolar equivalente, manteniendo la baja disipación de potencia CMOS.

El circuito interno se compone de 3 etapas, incluida la salida de búfer, que proporciona una alta inmunidad al ruido y una salida estable. Un circuito de protección de entrada asegura que se puedan aplicar de 0 V a 5.5 V a los pines de entrada sin tener en cuenta el voltaje de alimentación. Este dispositivo se puede utilizar para interconectar sistemas de 5 V a 3 V y dos sistemas de alimentación, como la batería de respaldo. Este circuito evita la destrucción del dispositivo debido a voltajes de alimentación y entrada desajustados.
