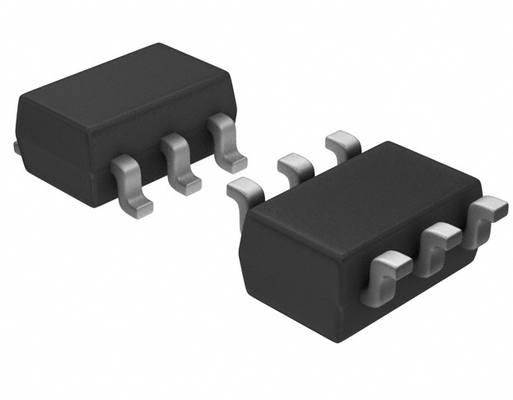

SN74LVC1T45DBVR Traductor de nivel de voltaje de suministro dual de un solo bit con control de dirección automático de 1.65 V a 5.5 V, paquete pequeño de alta velocidad y baja potencia y salida de 32 mA

SN74LVC1T45DBVR Traductor de nivel de voltaje de un solo bit y doble suministro con control automático de dirección, de 1,65 V a 5,5 V, alta velocidad, baja potencia, paquete pequeño y salida de 32 mA

Características

• La protección ESD excede JESD 22:

  – 2000V Modelo de cuerpo humano (A114-A)

  – 200V Modelo de máquina (A115-A)

  – 1000V Modelo de dispositivo cargado (C101)

• Disponible en el paquete NanoFreeandtrade; de Texas Instruments

• El diseño de doble riel totalmente configurable permite que cada puerto funcione en todo el rango de suministro de energía de 1,65 V a 5,5 V

• Característica de aislamiento VCC – si alguna entrada VCC está en GND, ambos puertos están en estado de alta impedancia

• Circuito de entrada DIR referenciado a VCCA

• Bajo consumo de energía, 4andmicro;A máximo ICC

• ±24mA de salida a 3,3V

• Ioff admite la operación en modo de apagado parcial

• Tasas de datos máximas

  – 420 Mbps (traducción de 3,3 V a 5 V)

  – 210 Mbps (traducir a 3,3 V)

  – 140 Mbps (traducir a 2,5 V)

  – 75 Mbps (traducir a 1,8 V)

• El rendimiento de cierre excede los 100 mA por JESD 78, Clase II

Aplicaciones

• Electrónica personal

• Industrial

• Empresa

• Telecomunicaciones

Descripción

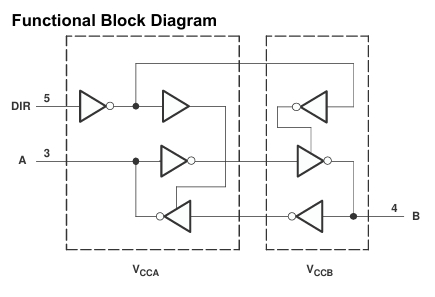

Este transceptor de bus no inversor de un solo bit utiliza dos rieles de suministro de energía configurables separados. El puerto A está diseñado para rastrear VCCA. VCCA acepta cualquier voltaje de suministro de 1,65 V a 5,5 V. El puerto B está diseñado para rastrear VCCB. VCCB acepta cualquier voltaje de suministro de 1,65 V a 5,5 V. Esto permite la traducción bidireccional universal de bajo voltaje entre cualquiera de los nodos de voltaje de 1,8 V, 2,5 V, 3,3 V y 5 V. El SN74LVC1T45 está diseñado para la comunicación asíncrona entre dos buses de datos. Los niveles lógicos de la entrada de control de dirección (DIR) activan las salidas del puerto B o las salidas del puerto A. El dispositivo transmite datos del bus A al bus B cuando las salidas del puerto B están activadas y del bus B al bus A cuando las salidas del puerto A están activadas. El circuito de entrada siempre está activo en los puertos A y B y debe tener un nivel ALTO o BAJO aplicado para evitar el exceso de ICC e ICCZ.

El SN74LVC1T45 está diseñado para que la entrada DIR sea alimentada por VCCA. Este dispositivo está totalmente especificado para aplicaciones de apagado parcial utilizando Ioff. El circuito Ioff deshabilita las salidas, evitando el flujo de corriente dañino a través del dispositivo cuando se apaga. La función de aislamiento VCC está diseñada para que si alguna entrada VCC está en GND, entonces ambos puertos están en estado de alta impedancia.

La tecnología de paquete NanoFreeandtrade; es un gran avance en los conceptos de empaquetado de circuitos integrados, utilizando el troquel como paquete.
