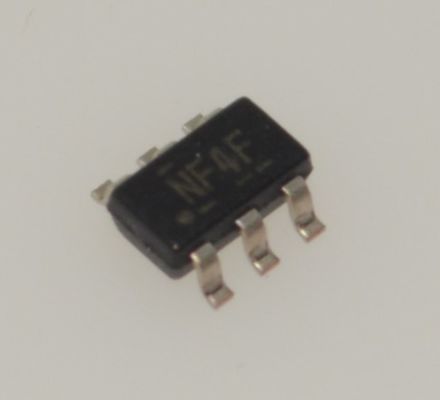

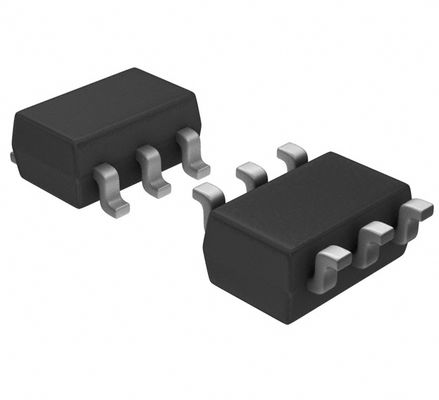

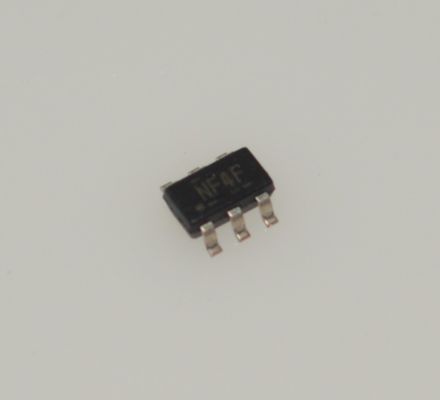

Interruptor de carga TPS22929DDBVR, 1.5A nominal, Ultra bajo 0.8Ω RON, Entrada amplia de 1.1-5.5V, Descarga rápida de salida (QOD), Baja IQ de 1μA, Paquete SOT-23-5 pequeño, Pin de habilitación, Protección contra cortocircuitos

Interruptor de carga TPS22929DDBVR 1.5A, ultra bajo 0.8andOmega; RON, 1.1-5.5V, entrada amplia, descarga rápida de salida (QOD), bajo 1andmu;A IQ, paquete SOT-23-5 pequeño, pin de habilitación, protección contra cortocircuitos

andnbsp;

Características

andbull; Interruptor de carga único integrado 1

andbull; Paquete SOT23-6 pequeño

andbull; Rango de voltaje de entrada: 1.4 V a 5.5 V

andbull; Baja resistencia de encendido (rON)

andnbsp; andndash; rON = 115 mandOmega; a VIN = 5 V

andnbsp; andndash; rON = 115 mandOmega; a VIN = 3.3 V

andnbsp; andndash; rON = 118 mandOmega; a VIN = 2.5 V

andnbsp; andndash; rON = 129 mandOmega; a VIN = 1.5 V

andbull; Corriente de conmutación continua de 1.8 A (25anddeg;C)

andbull; Entrada de control de bajo umbral

andbull; Velocidad de respuesta controlada

andbull; Bloqueo por bajo voltaje

andbull; Descarga rápida de salida

andbull; Protección contra corriente inversa

andnbsp;

Aplicaciones

andbull; Equipos industriales portátiles

andbull; Equipos médicos portátiles

andbull; Reproductores multimedia portátiles

andbull; Terminales de punto de venta

andbull; Dispositivos GPS

andbull; Cámaras digitales

andbull; Instrumentación portátil

andbull; Teléfonos inteligentes

andnbsp;

Descripción

El TPS22929D es un interruptor de carga pequeño y de baja rON con encendido controlado. El dispositivo contiene un MOSFET de canal P que puede funcionar en un rango de voltaje de entrada de 1.4 V a 5.5 V. El interruptor se controla mediante una entrada de encendido/apagado (ON), que es capaz de interactuar directamente con señales de control de bajo voltaje. El TPS22929D está habilitado en alto activo.

El TPS22929D contiene una resistencia de carga interna de 150 andOmega; para una descarga rápida de la salida cuando el interruptor está apagado. El tiempo de subida del dispositivo se controla internamente para evitar la corriente de irrupción.

El dispositivo TPS22929D proporciona funcionalidad de disyuntor al bloquear el interruptor de alimentación durante situaciones de voltaje inverso. Un comparador de voltaje inverso interno deshabilita el interruptor de alimentación cuando el voltaje de salida (VOUT) se impulsa más alto que la entrada (VIN) para detener rápidamente (10 andmicro;s típicos) el flujo de corriente hacia el lado de entrada del interruptor. La corriente inversa siempre está activa, incluso cuando el interruptor de alimentación está deshabilitado. Además, la protección de bloqueo por bajo voltaje (UVLO) apaga el interruptor si el voltaje de entrada es demasiado bajo.

El TPS22929D está disponible en un paquete SOT23 de 6 pines pequeño y que ahorra espacio y está caracterizado para su funcionamiento en

andnbsp;

INFORMACIÓN

andnbsp;

Dibujo

Nuestra ventaja:teléfonos, PDA, computadoras portátiles

• Productos de alta calidad --- nuestras ofertas son 100% nuevas y originales, ROHS
• Precio competitivo --- buenos canales de compra con buen precio.
• Servicio profesional --- pruebas estrictas de calidad antes del envío y un servicio postventa perfecto después de la compra.
• Inventario adecuado --- Con el apoyo de nuestro sólido equipo de compras,
• Entrega rápida --- enviaremos los productos dentro de 1-3 días hábiles después de que se confirme el pago.

andnbsp;

asegúrese de satisfacer su necesidad de todo tipo de componentes.^_^
