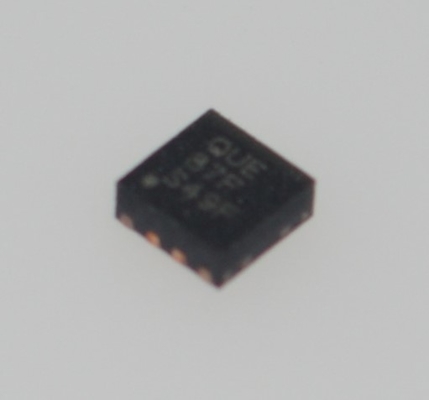

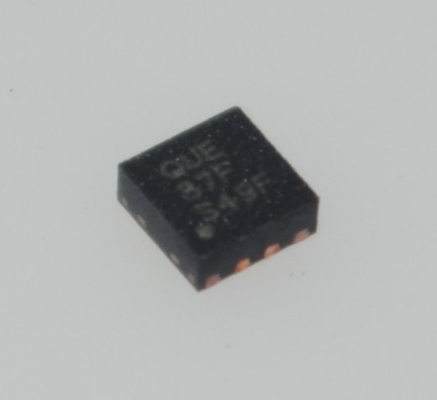

Convertidor reductor TPS62170DSGR, entrada de 3-17 V, salida de 1,2 A, hasta un 95% de eficiencia, salida ajustable de 1,8 V a 6 V, 17 µA de baja corriente de reposo, modo de ahorro de energía, ciclo de trabajo del 100%, paquete WSON pequeño de 2,0x2,0 mm

TPS62170DSGR Convertidor reductor 3-17V Entrada 1.2A Salida Hasta 95% Eficiencia 1.8V a 6V Salida Ajustable 17µA Bajo Consumo de Corriente en Modo de Ahorro de Energía 100% Ciclo de Trabajo Pequeño Paquete WSON de 2.0x2.0mm

Características

• Topología DCS-Controlandtrade;

• Rango de Voltaje de Entrada de 3V a 17V

• Hasta 500 mA de Corriente de Salida

• Voltaje de Salida Ajustable de 0.9V a 6V

• Versiones de Voltaje de Salida Fijo

• Transición Perfecta al Modo de Ahorro de Energía

• Típicamente 17 µA de Corriente de Reposo

• Salida Power Good

• Modo de Ciclo de Trabajo del 100%

• Protección contra Cortocircuitos

• Protección contra Sobretemperatura

• Compatible Pin a Pin con TPS62160 y TPS62125

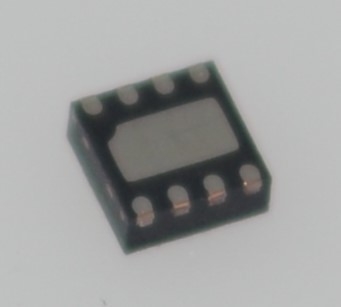

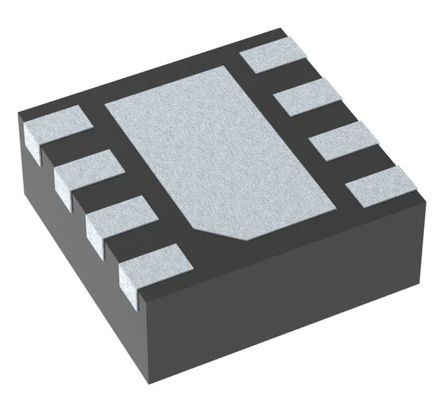

• Disponible en un Paquete WSON de 8 Pines de 2 mm x 2 mm

Aplicaciones

• Suministros Estándar de 12 V

• Suministro POL de Baterías de Iones de Litio Únicas o Múltiples

• Reemplazo de LDO

• Sistemas Embebidos

• Cámaras Digitales, Video

• PCs Portátiles, Tabletas, Módem

Descripción

La familia de dispositivos TPS6217x son convertidores CC-CC reductores síncronos fáciles de usar optimizados para aplicaciones con alta densidad de potencia. Una alta frecuencia de conmutación de típicamente 2.25 MHz permite el uso de inductores pequeños y proporciona una respuesta transitoria rápida, así como una alta precisión del voltaje de salida mediante la utilización de la topología DCS-Controlandtrade;.

Con su amplio rango de voltaje de entrada de 3 V a 17 V, los dispositivos son ideales para sistemas alimentados desde una batería de iones de litio u otra batería, así como desde rieles de alimentación intermedia de 12 V. Soporta hasta 0.5 A de corriente de salida continua a voltajes de salida entre 0.9 V y 6 V (con modo de ciclo de trabajo del 100%).

La secuenciación de energía también es posible configurando los pines de habilitación y power good de drenaje abierto.

En el modo de ahorro de energía, los dispositivos muestran una corriente de reposo de aproximadamente 17 µA desde VIN. El modo de ahorro de energía, que se activa automática y perfectamente si la carga es pequeña, mantiene una alta eficiencia en todo el rango de carga. En el modo de apagado, el dispositivo se apaga y el consumo de corriente de apagado es inferior a 2 µA.

El dispositivo, disponible en versiones de voltaje de salida ajustable y fijo, está empaquetado en un paquete WSON de 8 pines de 2 mm x 2 mm (DSG).
