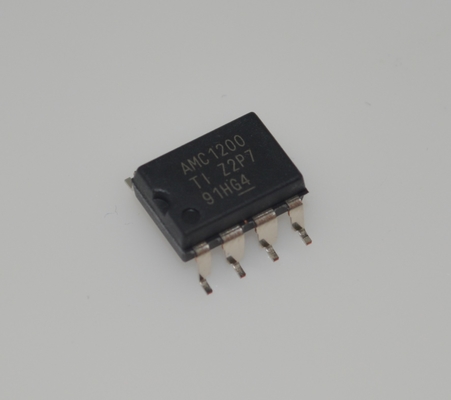

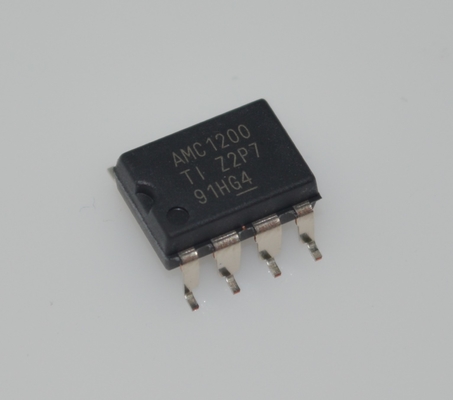

AMC1200SDUB Modulador Delta-Sigma aislado de precisión con entrada de ±250mV 5V Operación 20MHz Reloj 78dB SNR Alto CMTI -40°C a 125°C Certificación de seguridad SOIC-8

AMC1200SDUB Modulador Delta-Sigma de Precisión Aislado con entrada de ±250 mV, operación a 5 V, reloj de 20 MHz, 78 dB SNR, alto CMTI, -40 °C a 125 °C, SOIC-8, Certificación de Seguridad

Características

• Rango de voltaje de entrada de ±250 mV optimizado para resistencias shunt de 1

• Muy baja no linealidad: 0.075% máximo a 5 V

• Bajo error de offset: 1.5 mV máximo

• Bajo ruido: 3.1 mVRMS típico

• Baja corriente de suministro del lado alto: 8 mA máximo a 5 V

• Ancho de banda de entrada: 60 kHz mínimo

• Ganancia fija: 8 (0.5% de precisión)

• Alta relación de rechazo de modo común: 108 dB

• Operación a 3.3 V en el lado bajo

• Aislamiento galvánico certificado:

  – Aprobado por UL1577 y VDE V 0884-10

  – Voltaje de aislamiento: 4250 VPEAK (AMC1200B)

  – Voltaje de trabajo: 1200 VPEAK

  – Inmunidad a transitorios: 10 kV/µs mínimo

• Vida útil típica de 10 años al voltaje de trabajo nominal (ver Informe de aplicación SLLA197)

• Totalmente especificado sobre el rango de temperatura industrial extendido

Aplicaciones

• Detección de corriente basada en resistencia shunt en:

  – Control de motores

  – Energía verde

  – Inversores de frecuencia

  – Suministros de energía ininterrumpida

Descripción

El AMC1200 y el AMC1200B son amplificadores de aislamiento de precisión con una salida separada del circuito de entrada por una barrera de dióxido de silicio (SiO2) que es altamente resistente a la interferencia magnética. Esta barrera ha sido certificada para proporcionar aislamiento galvánico de hasta 4250 VPEAK (AMC1200B) o 4000 VPEAK (AMC1200) según UL1577 y VDE V 0884 10. Utilizados en conjunto con fuentes de alimentación aisladas, estos dispositivos evitan que las corrientes de ruido en una línea de alto voltaje de modo común entren en la tierra local e interfieran o dañen los circuitos sensibles.

La entrada del AMC1200 o AMC1200B está optimizada para la conexión directa a resistencias shunt u otras fuentes de señal de bajo nivel de voltaje. El excelente rendimiento del dispositivo admite un control de corriente preciso, lo que resulta en un ahorro de energía a nivel de sistema y, especialmente en aplicaciones de control de motores, una menor ondulación de par. El voltaje de modo común de la señal de salida se ajusta automáticamente al suministro del lado bajo de 3 V o 5 V.

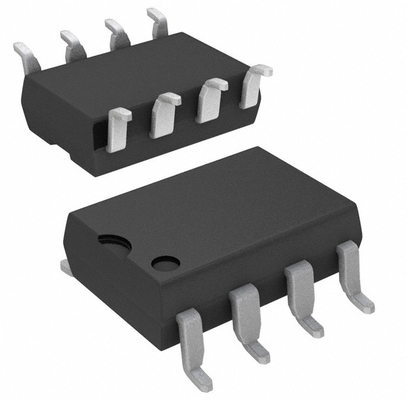

El AMC1200 y el AMC1200B están totalmente especificados sobre el rango de temperatura industrial extendido de -40 °C a 105 °C y están disponibles en un paquete SOIC-8 de cuerpo ancho (DWV) y un paquete gullwing-8 (DUB).

INFORMACIÓN

Dibujo
