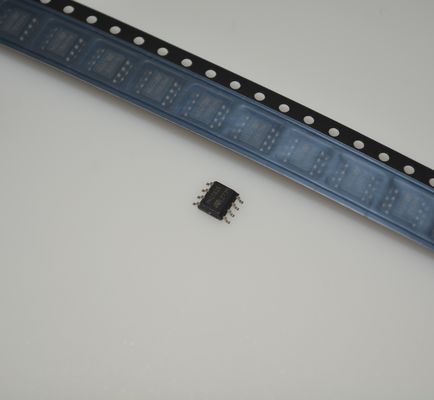

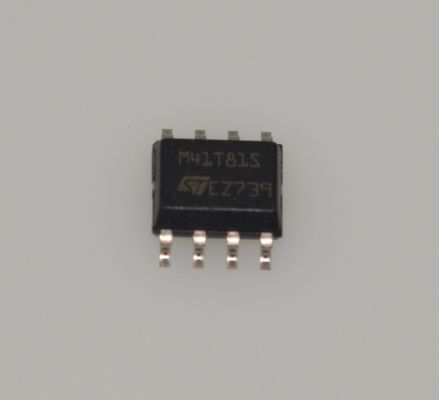

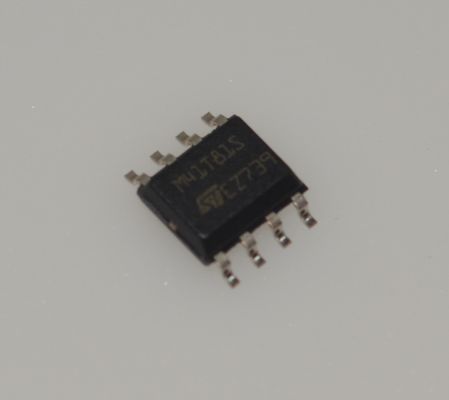

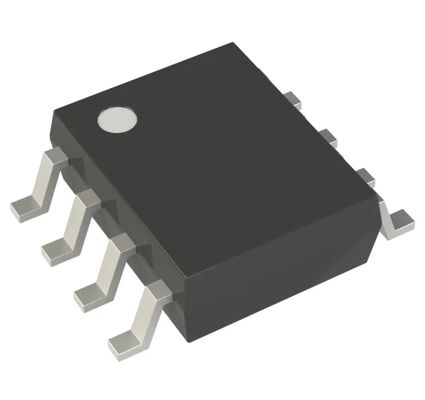

M41T81SM6F Serial I²C RTC with Battery Switchover 200ns Time-Keeping Low 400nA Current 2.5-5.5V Operation Industrial -40°C to +85°C 8-DIP Package Integrated Oscillator and Square Wave Output

M41T81SM6F Serial Landsup2;C RTC con Batería Switchover 200ns Tiempo de mantenimiento Bajo 400nA Corriente 2.5-5.5V Operación Industrial -40°C a +85°C 8-DIP Paquete Oscilador integrado y amplificadorSalida de onda cuadrada

ynbsp;

Características

■ Contadores de décimas/centésimas de segundo, segundo, minuto, hora, día, fecha, mes, año y siglo

■ Oscilador de cristal de 32 KHz con capacidad de carga integrada (12,5 pf) que proporciona una estabilidad excepcional del oscilador y un funcionamiento de alta resistencia de serie de cristal)

■ Detección de parada del oscilador (monitoreo del funcionamiento del reloj)

■ La interfaz en serie admite el bus I2C (protocolo de 400 kHz)

■ corriente de alimentación de batería ultrabaja de 0,6 y microA (tipo)

■ tensión de funcionamiento del reloj de 2,0 a 5,5 V

■ Circuitos automáticos de conmutación y desmarcado (referencia fija) que garantizan el funcionamiento completo en aplicaciones de 3,0 V

■ VCC = entre 2,7 y 5,5 V

■ Dirección de 2.5 V; Dirección de VPFD; 2.7 V

■ Tiempo de apagado (bit HT) que permite determinar el tiempo transcurrido en el respaldo de la batería

■ Baja señal de batería

■ Función de alarma y interrupción programable (válida incluso en modo de respaldo de la batería)

■ temporizador de vigilancia programable y preciso (de 62,5 ms a 128 s)

■ Calibración del reloj por software (para compensar la desviación del cristal debido a la temperatura)

■ Temperatura de funcionamiento de entre 40 y 85°C

■ Las opciones de paquete incluyen un SOIC de 8 plomo o un SOIC de cristal incrustado de 18 plomo

ynbsp;

Aplicaciones

1Automatización industrial y sistemas de control

*Casos de uso:Controladores lógicos programables (PLC), PC industriales (IPC), sistemas de control distribuido (DCS), registradores de datos de sensores.
*¿ Por qué?Su amplio rango de temperaturas (-40oC a +85oC) y agujero a través8 - DIPEl paquete debe ser lo suficientemente robusto para los ambientes industriales duros, asegurando el sello de tiempo y registro de eventos precisos.

2- Telecomunicaciones y infraestructuras de redes
*Casos de uso:Enrutadores, switches, controladores de estaciones base, almacenamiento conectado a la red (NAS).
*¿ Por qué?Este equipo necesita un cronometraje preciso para sincronizar los registros, gestionar el tráfico de red y rastrear errores.La interfaz Iandup2;Cpermite una fácil conexión al procesador principal, y elcambio de bateríaLa funcionalidad garantiza que el tiempo se mantenga durante la pérdida de potencia principal.

3Electrónica de consumo y aparatos inteligentes
*Casos de uso:Contadores inteligentes avanzados, inversores solares, electrodomésticos de alta gama (por ejemplo, hornos, lavadoras), terminales de punto de venta (POS).
*¿ Por qué?El...Consumo de energía muy bajo (400nA)Por ejemplo, en un medidor inteligente, la batería de respaldo puede mantener el cronometraje durante una falla de energía principal gracias al consumo mínimo del RTCand#39;,garantizar que se registre el momento del evento crítico.

4- Equipo de registro y medición de datos
*Casos de uso:Estaciones de monitoreo ambiental, registradores de datos del vehículo, instrumentación científica.
*¿ Por qué?El objetivo de este estudio es establecer un marco de referencia para la evaluación de los datos.cambio de bateríaLa característica garantiza que nunca se pierda tiempo durante los cortes de energía, y el oscilador integrado simplifica el diseño.

ynbsp;

Descripción

El M41T81S es un reloj en tiempo real serie de baja potencia (RTC) con un oscilador incorporado de 32,768 kHz (controlado por cristal externo).Ocho bytes de la SRAM se utilizan para la función reloj/calendario y están configurados en formato decimal (BCD) con código binario. Un adicional de 12 bytes de SRAM proporcionan el estado / control de las funciones de alarma, vigilancia y onda cuadrada. Las direcciones y los datos se transfieren en serie a través de una interfaz I2C bidireccional de dos líneas.El registro de direcciones incorporado se incrementa automáticamente después de cada byte de datos WRITE o READ.

El M41T81S tiene un circuito de detección de potencia incorporado que detecta fallos de energía y cambia automáticamente a la batería cuando ocurre un fallo de energía.La energía necesaria para mantener las operaciones del reloj puede ser suministrada por un pequeño botón de litio de suministro cuando se produce una falla de energíaLas funciones disponibles para el usuario incluyen un reloj/calendario no volátil, hora del día, interrupciones de alarma, temporizador de guardia y salida de onda cuadrada programable.Las ubicaciones de las ocho direcciones del reloj contienen el siglo, año, mes, fecha, día, hora, minuto, segundo y décimas/centésimas de segundo en formato BCD de 24 horas. Correcciones para 28, 29 (año bisiesto - válido hasta el año 2100),Los meses de 30 y 31 días se hacen automáticamente.

El M41T81S se suministra en un SOIC de 8 pines o en un paquete SOIC de 18 pines de 300 mil que incluye un cristal de 32 KHz incrustado.

El SOIC de cristal integrado de 18 pines requiere solo una batería suministrada por el usuario para proporcionar un funcionamiento no volátil.
