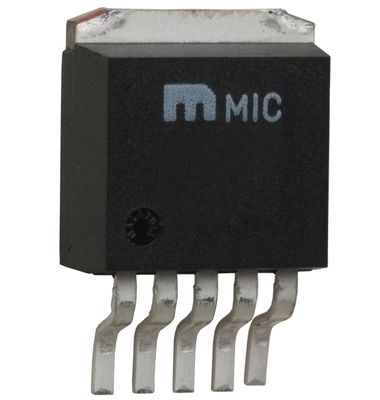

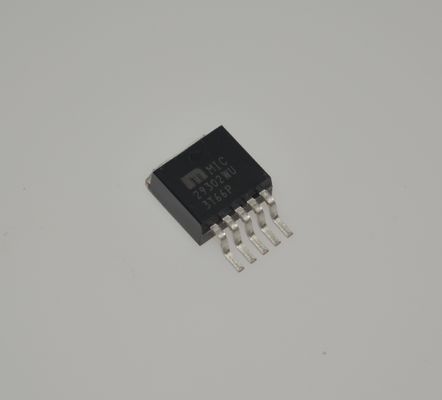

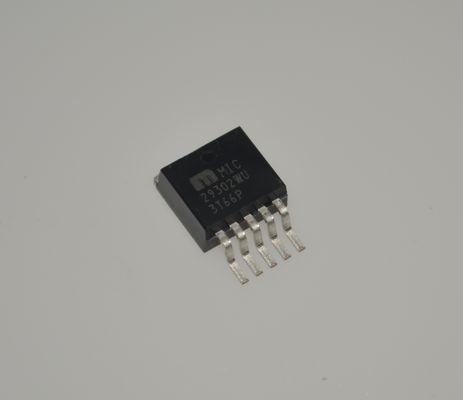

MIC29302WU 3A Ultra-Low Dropout Voltage Regulator with High PSRR Error Flag Adjustable Output Thermal and Current Protection for Demanding Industrial and Automotive Systems

MIC29302WU Regulador de voltaje de ultra baja caída de 3A con alta PSRR, indicador de error, salida ajustable, protección térmica y de corriente para sistemas industriales y automotrices exigentes

andnbsp;

Características

andbull; Capacidad de alta corriente:

andnbsp; - MIC29150/29151/29152/29153: 1.5A

andnbsp; - MIC29300/29301/29302/29303: 3A

andnbsp; - MIC29500/29501/29502/29503: 5A

andnbsp; - MIC29751/29752: 7.5A

andbull; Baja tensión de caída

andbull; Baja corriente de tierra

andbull; Tolerancia garantizada del 1% precisa

andbull; Respuesta transitoria extremadamente rápida

andbull; Protección contra batería invertida y andldquo;Load Dumpandrdquo;

andbull; Modo de apagado de corriente cero (versiones de 5 pines)

andbull; Indicador de error que indica salida fuera de regulación (versiones de 5 pines)

andbull; También caracterizado para cargas más pequeñas con especificaciones de rendimiento líderes en la industria

andbull; Versiones de voltaje fijo y ajustables

andnbsp;

Aplicaciones

andbull; Equipos alimentados por batería

andbull; Sistemas informáticos verdes de alta eficiencia

andbull; Electrónica automotriz

andbull; Fuentes de alimentación lineales de alta eficiencia

andbull; Post-regulador de alta eficiencia para fuente conmutada

andnbsp;

Descripción general

Los MIC2915x/2930x/2950x/2975x son reguladores de voltaje de alta corriente, alta precisión y baja caída de tensión. Utilizando el proceso Super andbeta;eta PNP patentado por Microchip con un elemento de paso PNP, estos reguladores presentan tensiones de caída típicas de 350 mV a 425 mV (carga completa) y una corriente de tierra muy baja. Diseñados para cargas de alta corriente, estos dispositivos también encuentran aplicaciones en sistemas de menor corriente y extremadamente críticos para la caída de tensión, donde sus pequeños valores de tensión de caída y corriente de tierra son atributos importantes.

Los MIC2915x/2930x/2950x/2975x están totalmente protegidos contra fallas de sobrecorriente, polaridad de entrada invertida, inserción de plomo invertida, funcionamiento a sobretemperatura y picos de tensión transitorios positivos y negativos. Las versiones de voltaje fijo de cinco pines cuentan con control de ENCENDIDO/APAGADO a nivel lógico y un indicador de error que señala cada vez que la salida se sale de la regulación. Los estados marcados incluyen baja tensión de entrada (caída de tensión), límite de corriente de salida, apagado por sobretemperatura y picos de tensión extremadamente altos en la entrada.

En el MIC29xx1 y MIC29xx2, el pin ENABLE puede conectarse a VIN si no se requiere para el control de ENCENDIDO/APAGADO. Los MIC2915x/2930x/2950x están disponibles en encapsulados TO-220 de 3 y 5 pines y TO-263 (D2Pak) de montaje en superficie. Los reguladores MIC2975x de 7.5A están disponibles en un encapsulado TO-247 de 5 pines. El MIC29152 de salida ajustable de 1.5A está disponible en un encapsulado D-Pak de 5 pines (TO-252).

Para aplicaciones con una tensión de entrada de 6 V o inferior, consulte los LDO MIC37xxx.
