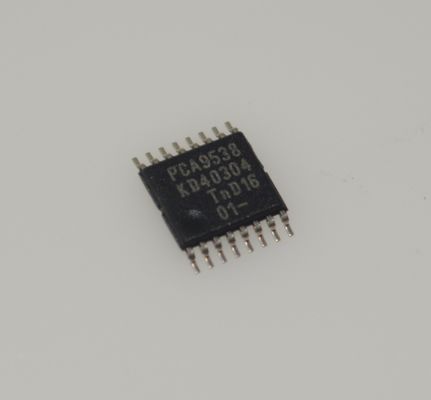

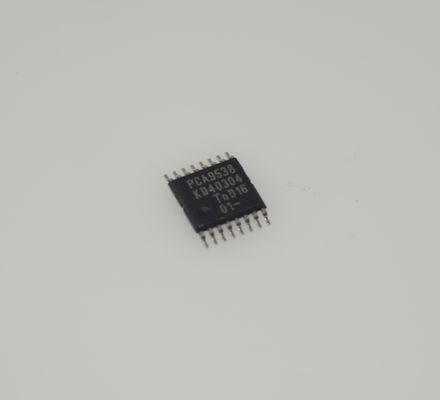

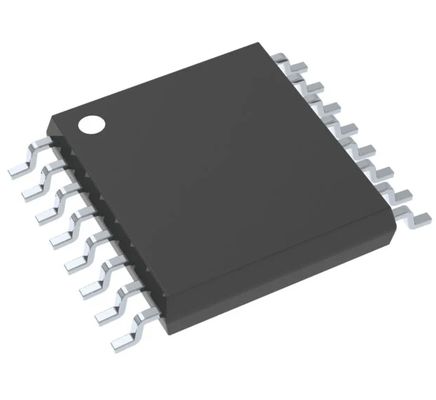

PCA9538PW 8-bit I2C I/O Expander with Low Voltage Operation Interrupt Output Polarity Inversion Low Standby Current and Small Package for Servers LCDs and Industrial Control

PCA9538PW Expandor I/O I2C de 8 bits con funcionamiento de bajo voltaje Polaridad de salida interrumpida Inversión de baja corriente de espera y paquete pequeño para servidores LCD y control industrial

ynbsp;

Características

ybull; bajo consumo de corriente de espera de 1 andmu;A max

ybull; I2C para el expansor de puerto paralelo

ybull; salida de interrupción activa de bajo nivel de drenaje abierto

ybull; entrada de reinicio de bajo activo

ybull; rango de tensión de la fuente de alimentación de 2.3 V a 5.5 V

y bull; puertos de entrada/salida tolerantes de 5 V

ybull; bus I2C rápido de 400 kHz

ybull; dos pines de dirección de hardware permiten hasta cuatro dispositivos en el I2C/SMBus

ybull; Registro de configuración de entrada y salida

y toro; registro de inversión de polaridad

andbull; encendido con todos los canales configurados como entradas

No hay fallas en el encendido.

ybull; filtro de ruido en las entradas SCL/SDA

ybull; salidas con llave con capacidad máxima de accionamiento de alta corriente para conducir directamente los LED

y bull; el rendimiento de cierre excede de 100 mA por JESD 78, clase II

y bull; la protección ESD excede la JESD 22

Modelo del cuerpo humano 2000V (A114-A)

el modelo de máquina de 200 V (A115-A)

ynbsp; yndash; modelo de dispositivo cargado de 1000 V (C101)

ynbsp;

Aplicaciones

1. Servidores y hardware del centro de datos

Ventajas clave:La interfaz Landsup2;C permite una gestión centralizada, mientras que la función de salida de interrupción permite una respuesta en tiempo real a los cambios de estado, lo que la hace adecuada para la monitorización de hardware de alta densidad.

Aplicaciones típicas:Control del ventilador en las placas base del servidor, monitoreo del estado de energía, expansión de la señal del plano trasero de intercambio en caliente y gestión del sensor del chasis.

2Control y automatización industrial

Ventajas clave:La compatibilidad de amplio voltaje (1.65V a 5.5V) y el rango de temperatura industrial soportan entornos duros; la funcionalidad de interrupción reduce el gasto general de encuesta de MCU.

Aplicaciones típicas:Expansión del PLC I/O, adquisición del estado del sensor, interfaces del controlador del motor, botón del panel industrial y control del indicador.

3Electrónica de consumo y dispositivos de visualización

Ventajas clave:El paquete pequeño (TSSOP-16) ahorra espacio, la baja corriente de espera prolonga la vida útil de la batería y la inversión de polaridad simplifica el diseño del circuito.

Aplicaciones típicas:Tablas de control de aparatos inteligentes, televisores LCD/monitor con interfaces de teclas, controles remotos de drones, nodos de sensores para el hogar inteligente.

4Sistemas integrados y dispositivos IoT

Ventajas clave:El bus Landsup2;C ahorra recursos de pin MCU, el bajo consumo de energía se adapta a escenarios con batería y la dirección de E/S configurable mejora la flexibilidad.

Aplicaciones típicas:Expansión de la interfaz de la puerta de enlace IoT, expansión de la funcionalidad de la placa de desarrollo integrada, registradores de datos alimentados por baterías, control de dispositivos portátiles.

ynbsp;

Descripción

El PCA9538 es un amplificador de E/S de 8 bits de entrada y salida paralela de uso general (E/S) para el protocolo bidireccional de dos líneas de bus I2C (o SMBus).Este dispositivo puede funcionar con un rango de alimentación de 2.3 V a 5.5 V. Este dispositivo admite frecuencias de reloj de 100 kHz (modo estándar) y 400 kHz (modo rápido).proporciona una solución simple cuando se necesitan entradas/salidas adicionales para los interruptores, sensores, botones, LED, ventiladores, y así sucesivamente.

Las características de PCA9538 incluyen una interrupción que se genera en el pin INT cada vez que un puerto de entrada cambia de estado.Los pines de dirección seleccionables de hardware A0 y A1 permiten hasta cuatro dispositivos PCA9538 en el mismo bus I2CEste dispositivo también se puede restablecer a su estado predeterminado mediante el uso de la función RESET o mediante el ciclo de la fuente de alimentación para causar un reinicio de encendido.

INT puede ser conectado a la entrada de interrupción de un microcontrolador.la I/O remota puede informar al microcontrolador si hay datos entrantes en sus puertos sin tener que comunicarse a través del bus I2CPor lo tanto, el PCA9538 puede seguir siendo un simple dispositivo esclavo.

Las salidas del dispositivo (cerradas) tienen capacidad de accionamiento de alta corriente para conducir directamente los LED. Tiene un bajo consumo de corriente.

Dos pines de hardware (A0 y A1) se utilizan para programar y variar la dirección I2C fija y permitir que hasta cuatro dispositivos compartan el mismo bus I2C o SMBus.

ynbsp;

Información

ynbsp;

Dibujo
