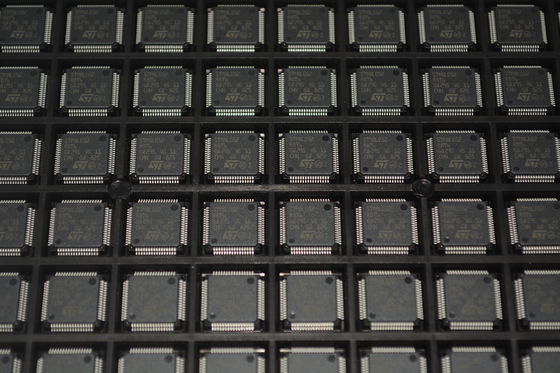

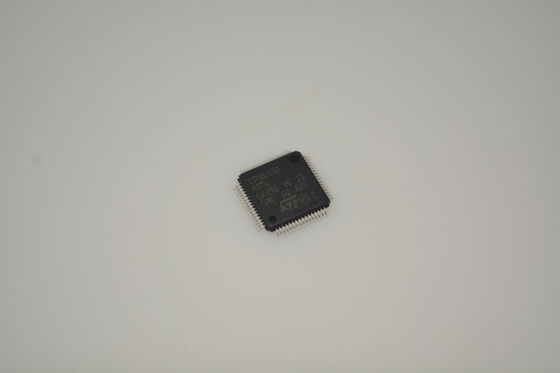

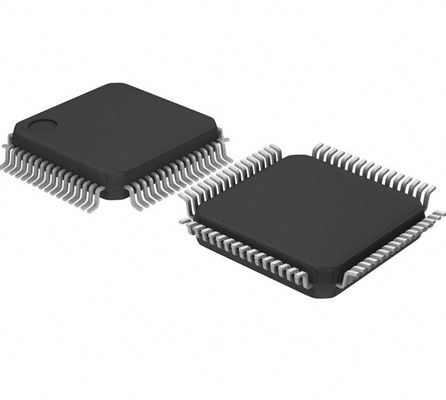

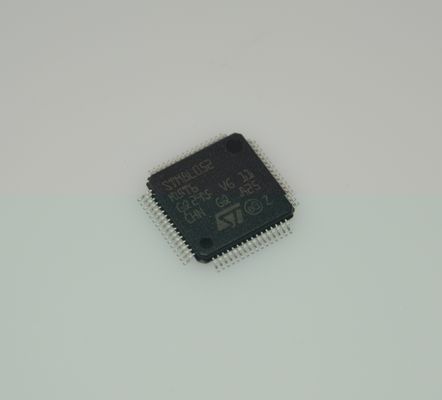

STM8L052R8T6 The Ultimate Ultra-Low-Power 8-bit MCU with 64KB Flash 8KB RAM Advanced Peripherals LCD AES ADC DAC and Extended Temperature Range for Robust Cost-Sensitive Applications

STM8L052R8T6 El MCU de 8 bits de energía ultra baja con 64KB Flash 8KB RAM Periféricos avanzados LCD AES ADC DAC y rango de temperatura extendido para aplicaciones robustas y sensibles a los costos

ynbsp;

Características

condiciones de funcionamiento

Fuente de alimentación de funcionamiento: 1,8 V a 3,6 V

ynbsp; ynbsp; rango de temperaturas: -40oC a 85oC

y bull; características de baja potencia

ynbsp; yndash; 5 modos de baja potencia: espera, funcionamiento de baja potencia (5,9 ymicro;A), espera de baja potencia (3 ymicro;A), parada activa con RTC completo (1,4 ymicro;A), parada (400 nA)

Consumo de energía dinámica: 200 ymicroA/MHz + 330 ymicroA

ynbsp; yndash; fuga muy baja por I/0: 50 nA

Despertamiento rápido de Halt: 4,7 y micro; s

ybull; núcleo avanzado STM8

La arquitectura de Harvard y el oleoducto de 3 etapas

ynbsp; yndash; Frecuencia máxima 16 MHz, 16 CISC MIPS pico

Hasta 40 fuentes de interrupción externas

y bull; restablecimiento y gestión del suministro

ynbsp; yndash; baja potencia, reinicio de BOR ultra-seguro con 5 umbrales programables

ynbsp; yndash; POR/PDR de energía ultra baja

Detector de voltaje programable (PVD)

y toro; gestión del reloj

ynbsp; yndash; osciladores de cristal de 32 kHz y de 1 a 16 MHz

ynbsp; yndash; RC interno de 16 MHz equipado de fábrica

ynbsp; yndash; 38 kHz bajo consumo RC

Sistema de seguridad de reloj

ybull; RTC de baja potencia

Calendario BCD con interrupción de alarma

Calibración digital con una precisión de +/- 0,5 ppm

Detección avanzada de falsificación

ybull; LCD: convertidor 8x24 o 4x28 w/ step-up

y toro; recuerdos

ynbsp; yndash; 64 KB de memoria de programa Flash y 256 bytes de datos EEPROM con ECC, RWW

Modos flexibles de protección de escritura y lectura

ynbsp; yndash; 4 KB de RAM

y toro; DMA

4 canales con soporte para ADC, SPI, I2C, USART, temporizadores

ynbsp; yndash; 1 canal para memoria-a-memoria

ybull; ADC de 12 bits hasta 1 Msps/27 canales

ynbsp; yndash; Voltag interna de referencia

y buey; temporizadores

Tres temporizadores de 16 bits con 2 canales (usados como IC, OC, PWM), codificador de cuadratura

Un temporizador de control avanzado de 16 bits con 3 canales, soportando el control del motor

Un temporizador de 8 bits con prescaler de 7 bits

2 perros de vigilancia: 1 ventana, 1 independiente

ynbsp; yndash; Reloj de señal con frecuencias de 1, 2 o 4 kHz

ynbsp;

Aplicaciones

1:Electrónica de consumo y aparatos de cuidado personal

Ejemplos de aplicaciones:Cepillos de dientes eléctricos, máquinas de afeitar, balanzas electrónicas, relojes inteligentes/bandas (modelos iniciales o básicos), aparatos de belleza, controles remotos, juguetes.

¿ Por qué?Estos dispositivos generalmente funcionan con baterías, lo que requiere una potencia de espera extremadamente baja para extender la vida útil de la batería.

pueden ser manejados adecuadamente por el núcleo de 8 bits y la memoria RAM de 64 KB Flash/4 KB en el chip.

2:Sensores industriales y automatización

Ejemplos de aplicaciones:Sensores de temperatura/humedad/presión, registradores de datos, alarmas, detectores de proximidad, instrumentos de mano (por ejemplo, multimetros, medidores de distancia).

¿ Por qué?El ADC y el DAC de 12 bits incorporados pueden procesar de manera eficiente las señales de los sensores analógicos.La característica de energía ultrabaja permite que estos nodos de sensores funcionen durante largos períodos en el campo o en lugares difíciles de alimentarEl.el rango de temperatura ampliado (de -40°C a +125°C)garantiza la fiabilidad en ambientes industriales adversos.

3:Monitorización médica y sanitaria

Ejemplos de aplicaciones:Dispositivos médicos portátiles, medidores de glucosa en sangre, monitores de presión arterial, oxímetros de pulso, sensores médicos desechables.

¿ Por qué?Extremadamente sensibles al consumo de energía, que requieren que los dispositivos estén listos para su uso o que puedan realizar un seguimiento a largo plazo.El comparador puede conectarse directamente a los biosensores, reduciendo los componentes externos, el costo y permitiendo diseños miniaturizados.

4:Métricos inteligentes y control remoto

Ejemplos de aplicaciones:Contadores de agua, contadores de gas, contadores de calor, sensores para el hogar inteligente (contactos de puerta/ventana, sensores de temperatura/humedad), válvulas de control remoto inalámbricas.

¿ Por qué?Este es un escenario de aplicación clásico para la serie STM8L. Estos dispositivos requierenduración de la batería de años o incluso décadasLos modos de energía ultrabaja (Halt, Active-Halt) del STM8Land son cruciales. A menudo se emparejan con módulos inalámbricos de baja potencia como Sub-1GHz o LoRa para formar nodos finales de IoT.

5:PC Periféricos y accesorios

Ejemplos de aplicaciones:Receptores de teclado y ratón inalámbricos, dongles USB, controladores de juegos.

¿ Por qué?Sensibles a la energía, necesitan despertarse rápidamente del sueño, y tienen estrictos controles de costos.

ynbsp;

Descripción

Los dispositivos STM8L05xxx de alta densidad son miembros de la familia STM8L de 8 bits de potencia ultra baja.

The value line STM8L05xxx ultra low power family features the enhanced STM8 CPU core providing increased processing power (up to 16 MIPS at 16 MHz) while maintaining the advantages of a CISC architecture with improved code density, un espacio de direccionamiento lineal de 24 bits y una arquitectura optimizada para operaciones de baja potencia.

La familia incluye un módulo de depuración integrado con una interfaz de hardware (SWIM) que permite la depuración no intrusiva en la aplicación y la programación Flash ultra rápida.

Los microcontroladores de línea de alta densidad STM8L05xxx cuentan con EEPROM de datos incrustado y memoria Flash de programa de bajo consumo y bajo voltaje con un solo suministro.

Todos los dispositivos ofrecen ADC de 12 bits, reloj en tiempo real, cuatro temporizadores de 16 bits, un temporizador de 8 bits, así como una interfaz de comunicación estándar como dos SPIs, I2C, tres USART y un segmento LCD de 8x24 o 4x28.La pantalla LCD de 8x24 o 4x de 28 segmentos está disponible en la línea de valor de alta densidad STM8L05xxx.

La familia STM8L05xxx funciona desde 1,8 V hasta 3,6 V y está disponible en el rango de temperatura de -40 a +85oC.

El diseño modular del conjunto de periféricos permite que los mismos periféricos se encuentren en diferentes familias de microcontroladores ST, incluidas las familias de 32 bits.Esto hace que cualquier transición a una familia diferente sea muy fácil., y simplificado aún más por el uso de un conjunto común de herramientas de desarrollo.

Todos los productos de línea de valor STM8L de energía ultra baja se basan en la misma arquitectura con el mismo mapeo de memoria y un pinout coherente.
