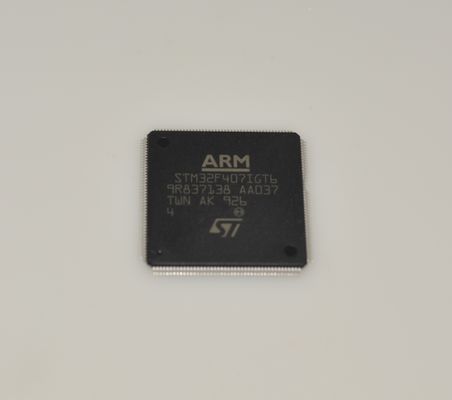

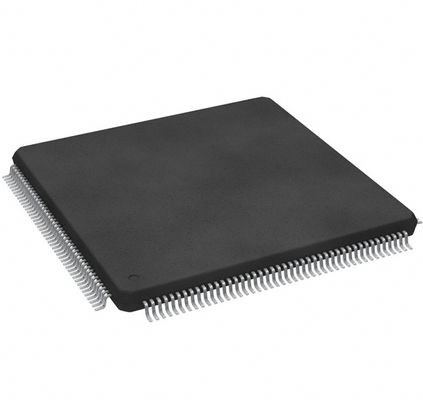

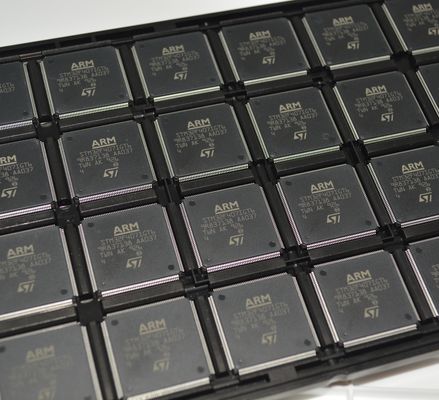

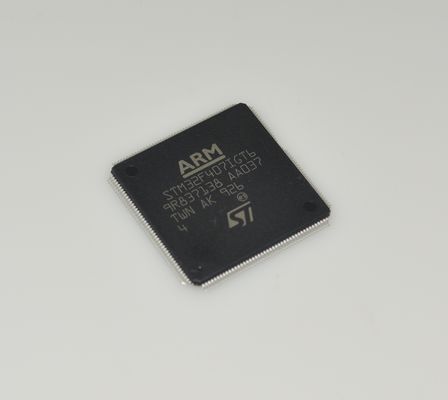

STM32F407IGT6 168MHz Cortex-M4 w/ FPU 1MB Flash 192KB RAM Ethernet Camera IF Cryptographic Acceleration Extensive Timers and Connectivity

STM32F407IGT6 168MHz Cortex-M4 con FPU, 1MB Flash, 192KB RAM, Ethernet, Interfaz de Cámara, Aceleración Criptográfica, Amplios Temporizadores y Conectividad

Características

• Incluye tecnología patentada de vanguardia de ST

• Núcleo: Armandreg; CPU Cortexandreg;-M4 de 32 bits con FPU, acelerador en tiempo real adaptativo (ART Accelerator) que permite la ejecución sin estados de espera desde la memoria flash, frecuencia de hasta 168 MHz, unidad de protección de memoria, 210 DMIPS/ 1.25 DMIPS/MHz (Dhrystone 2.1) e instrucciones DSP

• Memorias

  – Hasta 1 Mbyte de memoria flash

  – Hasta 192+4 Kbytes de SRAM, incluyendo 64 Kbytes de RAM de datos CCM (memoria acoplada al núcleo)

  – 512 bytes de memoria OTP

  – Controlador de memoria estática flexible que admite memorias Compact Flash, SRAM, PSRAM, NOR y NAND

• Interfaz paralela LCD, modos 8080/6800

• Reloj, reinicio y gestión de suministro

  – Suministro de aplicación e I/O de 1.8 V a 3.6 V

  – POR, PDR, PVD y BOR

  – Oscilador de cristal de 4 a 26 MHz

  – RC interno recortado de fábrica a 16 MHz (1% de precisión)

  – Oscilador de 32 kHz para RTC con calibración

  – RC interno de 32 kHz con calibración

• Funcionamiento de baja potencia

  – Modos Sleep, Stop y Standby

  – Suministro VBAT para RTC, 20andtimes;registros de respaldo de 32 bits + SRAM de respaldo opcional de 4 KB

• Convertidores A/D de 3andtimes;12 bits, 2.4 MSPS: hasta 24 canales y 7.2 MSPS en modo entrelazado triple

• Convertidores D/A de 2andtimes;12 bits

• DMA de propósito general: controlador DMA de 16 flujos con FIFOs y soporte de ráfaga

• Hasta 17 temporizadores: hasta doce temporizadores de 16 bits y dos de 32 bits de hasta 168 MHz, cada uno con hasta 4 entradas IC/OC/PWM o contador de pulsos y codificador de cuadratura (incremental)

• Modo de depuración

  – Interfaces de depuración de cable serie (SWD) yamp; JTAG

  – Cortex-M4 Embedded Trace Macrocellandtrade;

• Hasta 140 puertos de E/S con capacidad de interrupción

  – Hasta 136 E/S rápidas de hasta 84 MHz

  – Hasta 138 E/S tolerantes a 5 V

• Hasta 15 interfaces de comunicación

  – Hasta 3 andtimes; interfaces I2C (SMBus/PMBus)

  – Hasta 4 USART/2 UART (10.5 Mbit/s, interfaz ISO 7816, LIN, IrDA, control de módem)

  – Hasta 3 SPI (42 Mbits/s), 2 con I2S full-duplex multiplexado para lograr precisión de clase de audio a través de PLL de audio interno o reloj externo

  – 2 andtimes; interfaces CAN (2.0B Active)

  – Interfaz SDIO

• Conectividad avanzada

  – Controlador USB 2.0 de velocidad completa/host/OTG con PHY en chip

  – Controlador USB 2.0 de alta velocidad/velocidad completa/host/OTG con DMA dedicado, PHY de velocidad completa en chip y ULPI

  – MAC Ethernet 10/100 con DMA dedicado: admite hardware IEEE 1588v2, MII/RMII

Aplicaciones

Automatización y control industrial – Como PLC, accionamientos de motor, redes industriales e interfaces hombre-máquina (HMI).

Equipos médicos y de atención médica – Incluyendo monitores de pacientes, dispositivos de diagnóstico e instrumentos médicos portátiles.

Electrónica de consumo e IoT – Utilizado en electrodomésticos inteligentes de alta gama, pasarelas IoT y sistemas de procesamiento de audio.

Automoción y transporte – Aplicable en sistemas de control de carrocería, subsistemas de infoentretenimiento y terminales de gestión de flotas.

Procesamiento de imágenes y aplicaciones de vídeo – Admite escáneres de códigos de barras, visión artificial básica y adquisición de datos del sistema de vigilancia.

Descripción

La familia STM32F405xx y STM32F407xx se basa en el núcleo RISC de 32 bits Armandreg; Cortexandreg;-M4 de alto rendimiento que funciona a una frecuencia de hasta 168 MHz. El núcleo Cortexandreg;-M4 presenta una unidad de punto flotante (FPU) de precisión simple que admite todas las instrucciones de procesamiento de datos y tipos de datos de precisión simple de Arm. También implementa un conjunto completo de instrucciones DSP y una unidad de protección de memoria (MPU) que mejora la seguridad de la aplicación.

La familia STM32F405xx y STM32F407xx incorpora memorias integradas de alta velocidad (memoria flash de hasta 1 Mbyte, hasta 192 Kbytes de SRAM), hasta 4 Kbytes de SRAM de respaldo y una amplia gama de E/S y periféricos mejorados conectados a dos buses APB, tres buses AHB y una matriz de bus multi-AHB de 32 bits.

Todos los dispositivos ofrecen tres ADC de 12 bits, dos DAC, un RTC de baja potencia, 12 temporizadores de 16 bits de propósito general, incluidos dos temporizadores PWM para control de motor, dos temporizadores de 32 bits de propósito general. un generador de números aleatorios verdaderos (RNG). También cuentan con interfaces de comunicación estándar y avanzadas.

• Hasta tres I2C

• Tres SPI, dos I2S full duplex. Para lograr precisión de clase de audio, los periféricos I2S se pueden sincronizar a través de un PLL de audio interno dedicado o a través de un reloj externo para permitir la sincronización

• Cuatro USART más dos UART

• Un USB OTG de velocidad completa y un USB OTG de alta velocidad con capacidad de velocidad completa (con el ULPI)

• Dos CAN

• Una interfaz SDIO/MMC

• Ethernet y la interfaz de cámara disponibles solo en los dispositivos STM32F407xx
