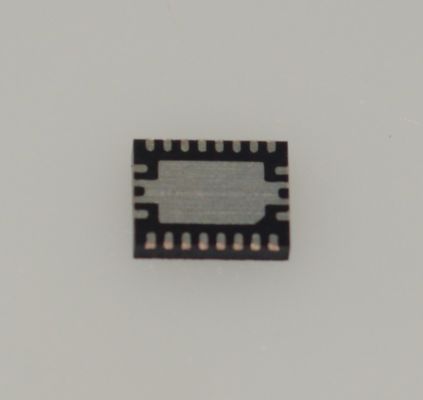

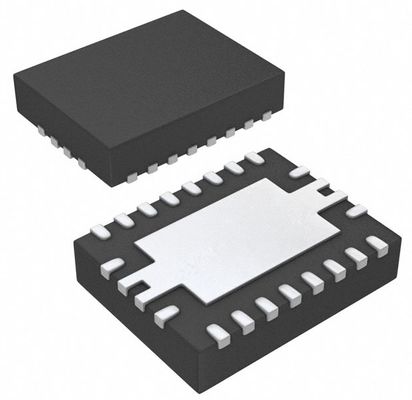

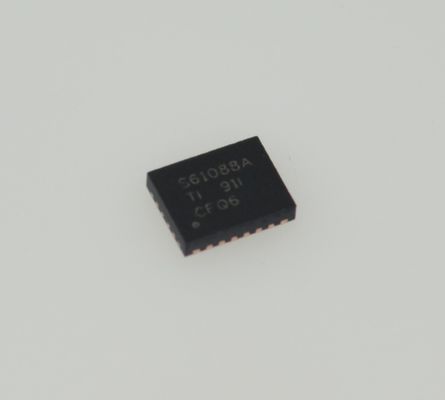

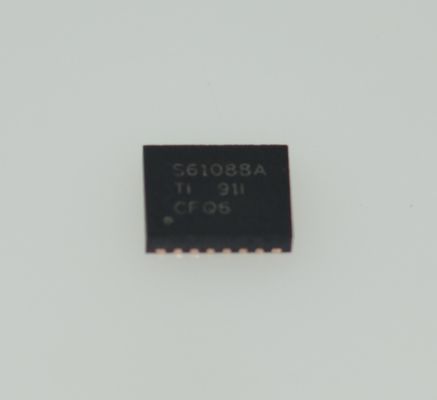

TPS61088RHLR 2A High-Power Boost Converter with 2.5V-12V Input 95% Efficiency Ultra-Small QFN Low Noise Programmable Features Integrated Protection and Wide Applications

TPS61088RHLR Convertidor Boost de Alta Potencia de 2A con Entrada de 2.5V-12V 95% de Eficiencia Ultra-Pequeño QFN Bajo Ruido Características Programables Protección Integrada y Amplias Aplicaciones

andnbsp;

Características

andbull; Rango de voltaje de entrada de 2.7 V a 12 V

andbull; Rango de voltaje de salida de 4.5 V a 12.6 V

andbull; Corriente de conmutación de 10 A

andbull; Hasta un 91% de eficiencia a VIN = 3.3 V, VOUT = 9 V y IOUT = 3 A

andbull; Selección de modo entre modo PFM y modo PWM forzado a baja carga

andbull; Corriente de 1.0 µA en el pin VIN durante el apagado

andbull; Límite de corriente pico del interruptor programable por resistencia

andbull; Frecuencia de conmutación ajustable: 200 kHz a 2.2 MHz

andbull; Arranque suave programable

andbull; Protección contra sobretensión de salida a 13.2 V

andbull; Protección contra sobrecorriente ciclo por ciclo

andbull; Apagado térmico

andbull; Paquete VQFN de 4.50 mm × 3.50 mm de 20 pines

andnbsp;

Aplicaciones

andbull; Terminal POS portátil

andbull; Altavoz Bluetoothandtrade;

andbull; Cigarrillo electrónico

andbull; Interfaz Thunderbolt

andbull; Banco de energía de carga rápida

andnbsp;

Descripción

El TPS61088 es un convertidor boost síncrono totalmente integrado de alta densidad de potencia con un interruptor de alimentación de 11 mΩ y un interruptor rectificador de 13 mΩ para proporcionar una solución de alta eficiencia y tamaño reducido en sistemas portátiles. El TPS61088 tiene un amplio rango de voltaje de entrada de 2.7 V a 12 V para admitir aplicaciones con baterías de litio de una o dos celdas. El dispositivo tiene una capacidad de corriente de conmutación de 10 A y es capaz de proporcionar un voltaje de salida de hasta 12.6 V.

El TPS61088 utiliza una topología de control de corriente pico de tiempo de apagado constante adaptativo para regular el voltaje de salida. En condiciones de carga moderada a pesada, el TPS61088 funciona en modo de modulación por ancho de pulso (PWM). En condiciones de baja carga, el dispositivo tiene dos modos de funcionamiento seleccionados por el pin MODE. Uno es el modo de modulación por frecuencia de pulso (PFM) para mejorar la eficiencia y otro es el modo PWM forzado para evitar problemas de aplicación causados por una baja frecuencia de conmutación. La frecuencia de conmutación en modo PWM es ajustable, oscilando entre 200 kHz y 2.2 MHz mediante una resistencia externa. El TPS61088 también implementa una función de arranque suave programable y una función de límite de corriente pico de conmutación ajustable. Además, el dispositivo proporciona protección contra sobretensión de salida de 13.2 V, protección contra sobrecorriente ciclo por ciclo y protección contra apagado térmico.

El TPS61088 está disponible en un paquete VQFN de 4.50 mm × 3.50 mm de 20 pines.

andnbsp;

INFORMACIÓN

andnbsp;

Dibujo
