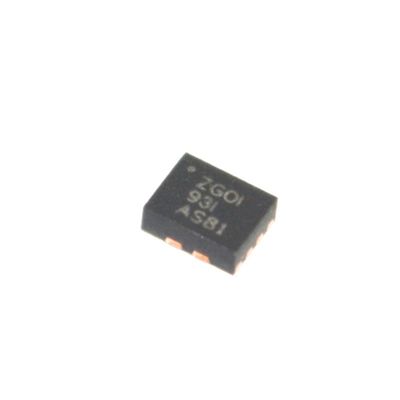

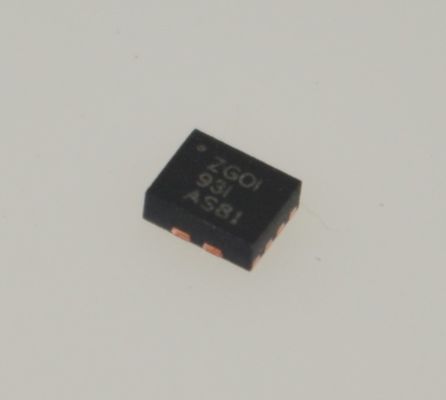

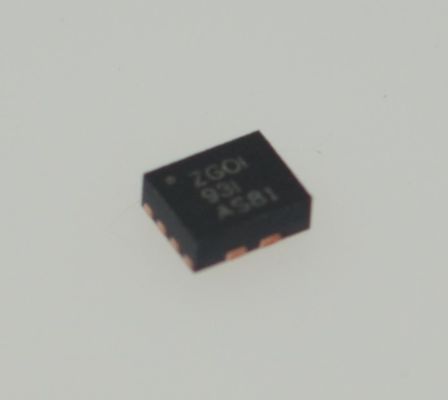

TPS61089RNRR 2.5A Boost Converter 2.5V-12V Input 95% Efficiency Ultra-Compact Low Ripple Programmable Full Protection Wide -40°C to 125°C Range

TPS61089RNRR Convertidor Elevador de 2.5A 2.5V-12V Entrada 95% Eficiencia Ultra-Compacto Bajo Rizado Programable Protección Completa Amplio Rango de -40°C a 125°C

Características

• Rango de voltaje de entrada: 2.7 V a 12 V

• Rango de voltaje de salida: 4.5 V a 12.6 V

• Hasta un 90% de eficiencia a VIN = 3.3 V, VOUT = 9 V, e IOUT = 2 A

• Límite de corriente pico programable por resistencia de hasta 10 A para alta corriente de pulso

• Frecuencia de conmutación ajustable: 200 kHz a 2.2 MHz

• Tiempo de arranque suave incorporado de 4 ms

• Modo de operación PFM con carga ligera (TPS61089)

• Modo de operación PWM forzado con carga ligera (TPS610891)

• Protección interna contra sobretensión de salida a 13.2 V

• Protección contra sobrecorriente ciclo por ciclo

• Apagado térmico

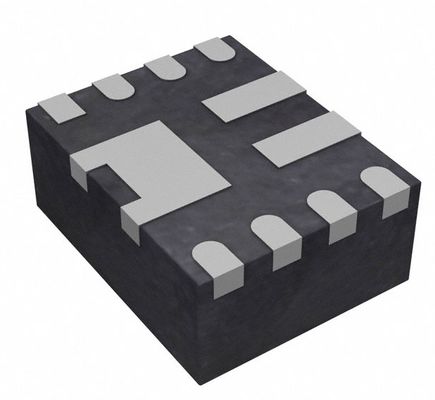

• Paquete VQFN HotRod™ de 2.00 mm × 2.50 mm

Aplicaciones

• Altavoz Bluetooth™

• Banco de energía de carga rápida

• Terminal POS portátil

Descripción

El TPS61089x representa el TPS61089 y el TPS610891. El TPS61089x es un convertidor elevador síncrono totalmente integrado con un interruptor de alimentación principal de 19 mΩ y un interruptor rectificador de 27 mΩ. El dispositivo proporciona una solución de alta eficiencia y tamaño reducido para equipos portátiles. El TPS61089x presenta un amplio rango de voltaje de entrada de 2.7 V a 12 V para admitir aplicaciones alimentadas con baterías de iones de litio/polímero de una o dos celdas. El TPS61089x tiene una capacidad de corriente de conmutación continua de 7 A y proporciona un voltaje de salida de hasta 12.6 V.

El TPS61089x utiliza una topología de control de corriente pico de tiempo de apagado constante adaptativo para regular el voltaje de salida. En condiciones de carga moderada a pesada, el TPS61089x funciona en el modo de modulación por ancho de pulso (PWM). En condiciones de carga ligera, el TPS61089 funciona en el modo de modulación por frecuencia de pulso (PFM) para mejorar la eficiencia, mientras que el TPS610891 aún funciona en el modo PWM para evitar problemas de aplicación causados por una baja frecuencia de conmutación. La frecuencia de conmutación en modo PWM es ajustable de 200 kHz a 2.2 MHz. El TPS61089x también implementa una función de arranque suave incorporada de 4 ms y una función de límite de corriente de conmutación pico ajustable. Además, el dispositivo proporciona protección contra sobretensión de salida de 13.2 V, protección contra sobrecorriente ciclo por ciclo y protección contra apagado térmico.

El TPS61089x está disponible en un tamaño extremadamente compacto de un paquete VQFN de 11 pines de 2.0 mm × 2.5 mm.

INFORMACIÓN

Dibujo
