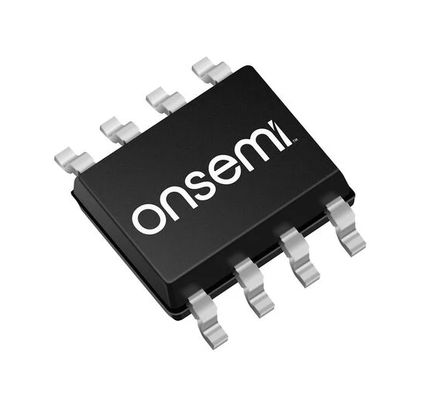

LM358DR2G Low-Power Dual Op-Amp with High Gain Wide Voltage Range (3V-32V) ESD Protection Industry Standard Rail-to-Rail Output Cost-Effective Stable Performance and High Reliability

LM358DR2G Amplificador Operacional Dual de Baja Potencia con Amplio Rango de Voltaje (3V-32V) Protección ESD Estándar de la Industria Salida Rail-to-Rail Rentable Rendimiento Estable y Alta Fiabilidad

Características

• Salidas Protegidas contra Cortocircuitos

• Etapa de Entrada Diferencial Verdadera

• Operación con Suministro Único: 3.0 V a 32 V

• Bajas Corrientes de Polarización de Entrada

• Compensado Internamente

• El Rango de Modo Común se Extiende a la Alimentación Negativa

• Operación con Suministro Único y Dividido

• Las Abrazaderas ESD en las Entradas Aumentan la Robustez del Dispositivo sin Afectar el Funcionamiento

• Prefijo NCV para Automoción y Otras Aplicaciones que Requieren Requisitos Únicos de Cambio de Sitio y Control; Calificado AEC-Q100 y Capaz de PPAP

• Estos Dispositivos son Libres de Pb, Libres de Halógenos/BFR y Cumplen con RoHS

Aplicaciones

1. Acondicionamiento de Señales de Sensores

Debido a su alta impedancia de entrada y ganancia suficiente, el LM358 es muy adecuado para amplificar señales débiles de sensores a un nivel utilizable para la lectura por microcontroladores (como Arduino, STM32) ADC.

Aplicaciones Específicas: Amplificación de señal para termopares, sensores de presión, fotodiodos, sensores de temperatura (por ejemplo, termistores NTC).

2. Dispositivos de Baja Potencia/Alimentados por Batería

El amplio rango de voltaje de funcionamiento del LM358 (tan bajo como 3V) y el consumo de corriente de reposo muy bajo lo convierten en una opción ideal para dispositivos alimentados por batería, extendiendo significativamente la vida útil de la batería.

Aplicaciones Específicas: Instrumentos portátiles, controles remotos, detectores de humo, nodos de sensores inalámbricos.

3. Amplificadores y Buffers de CC

Su capacidad para manejar señales de CC y la capacidad de su salida para oscilar a la tensión de alimentación negativa (tierra) lo hacen muy adecuado para su uso como seguidor de tensión (buffer) o etapa de ganancia de CC para aislar diferentes partes de un circuito.

Aplicaciones Específicas: Adaptación de impedancia, desplazamiento de nivel de tensión, buffer de entrada ADC.

4. Filtros e Integradores Activos

Aunque su ancho de banda es limitado y no es adecuado para aplicaciones de muy alta frecuencia, es muy eficaz para el procesamiento de señales de rango de audio o de baja frecuencia (como el filtrado de la frecuencia de la línea eléctrica de 50/60 Hz).

Aplicaciones Específicas: Preamplificadores de audio, filtros de paso bajo/paso alto, filtros de muesca de ruido de línea eléctrica.

5. Comparadores y Detectores de Umbral

Aunque es más lento que los comparadores dedicados, el LM358 es totalmente capaz de ser utilizado en aplicaciones donde no se requiere una respuesta de alta velocidad, para detectar si un voltaje excede un valor establecido.

Aplicaciones Específicas: Detección de sobretensión/subtensión, comparadores de ventana, interruptores controlados por luz, detección de nivel de líquido.

6. Gestión de Energía

Su amplio rango de tensión de alimentación (hasta 32 V) le permite ser utilizado directamente en sistemas industriales de 12 V o 24 V para monitorizar la tensión o la corriente de alimentación.

Aplicaciones Específicas: Amplificadores de error para reguladores lineales, amplificación de detección de corriente, circuitos de monitorización de tensión.

Descripción

Utilizando los diseños de circuitos perfeccionados para amplificadores operacionales cuádruples, estos amplificadores operacionales duales presentan un bajo consumo de energía, un rango de tensión de entrada de modo común que se extiende a tierra/VEE y un funcionamiento con alimentación única o dividida. La serie LM358 es equivalente a la mitad de un LM324.

Estos amplificadores tienen varias ventajas distintas sobre los tipos de amplificadores operacionales estándar en aplicaciones de alimentación única. Pueden funcionar con tensiones de alimentación tan bajas como 3,0 V o tan altas como 32 V, con corrientes de reposo aproximadamente una quinta parte de las asociadas al MC1741 (por amplificador). El rango de entrada de modo común incluye la alimentación negativa, eliminando así la necesidad de componentes de polarización externos en muchas aplicaciones. El rango de tensión de salida también incluye la tensión de alimentación negativa.
