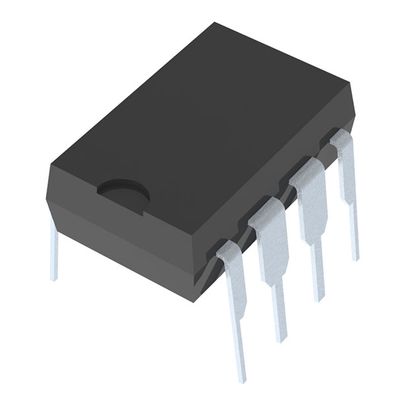

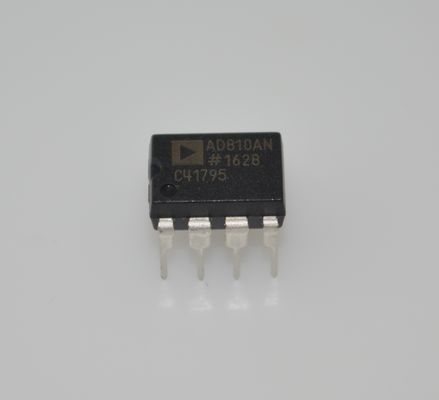

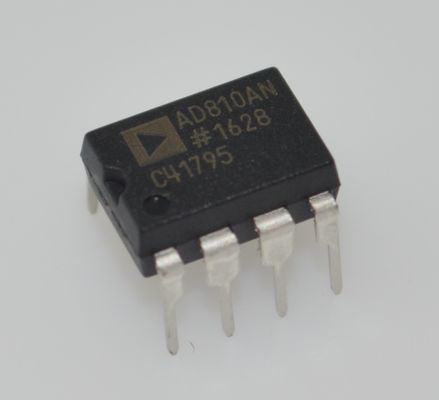

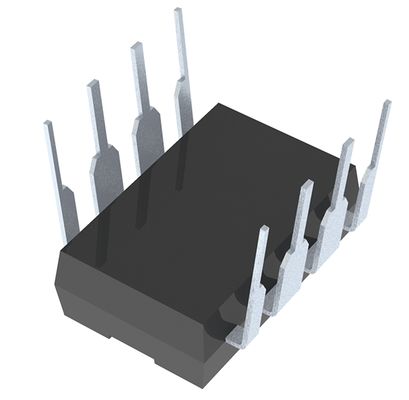

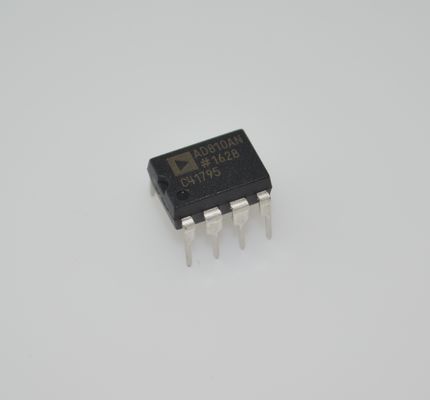

AD810ANZ Amplificador Operacional de Retroalimentación de Corriente de 300MHz de Alta Velocidad 2000V/µs Velocidad de Giro Bajo Error de Ganancia/Fase Diferencial de 0.02%/0.02° Estable en Cargas Capacitivas Altas para Sistemas de Video y RF Profesionales

AD810ANZ Amplificador operacional de realimentación de corriente de 300 MHz de alta velocidad, velocidad de respuesta de 2000 V/andmicro;s, bajo error de ganancia/fase diferencial de 0,02 %/0,02anddeg;, estable en cargas capacitivas altas para sistemas de video y RF profesionales

andnbsp;

CARACTERÍSTICAS

Alta velocidad

andnbsp; Ancho de banda típico de andminus;3 dB de 80 MHz (G = +1)

andnbsp; Ancho de banda típico de andminus;3 dB de 75 MHz (G = +2)

andnbsp; Velocidad de respuesta típica de 1000 V/andmicro;s

andnbsp; Tiempo de estabilización típico de 50 ns al 0,1 % (VOUT = paso de 10 V)

Ideal para aplicaciones de video

andnbsp; Ancho de banda típico de 30 MHz a 0,1 dB (G = +2, VS = andplusmn;15 V)

andnbsp; Ganancia diferencial típica del 0,02 % (VS = andplusmn;15 V)

andnbsp; Fase diferencial típica de 0,04anddeg; (VS = andplusmn;15 V)

Bajo ruido

andnbsp; Ruido de voltaje de entrada típico de 2,9 nV/andradic;Hz

andnbsp; Ruido de corriente de entrada inversora típico de 13 pA/andradic;Hz

Bajo consumo

andnbsp; Corriente de suministro máxima de 8,0 mA (en reposo)

andnbsp; Corriente de suministro típica de 2,1 mA (modo de apagado)

Función de desactivación de alto rendimiento

andnbsp; Tiempo de apagado: 100 ns típico

andnbsp; Garantía de ruptura antes de la conexión

andnbsp; Aislamiento de entrada a salida de 64 dB (estado de apagado)

Funcionamiento flexible

Especificado para funcionamiento de andplusmn;5 V y andplusmn;15 V

Oscilación de salida típica de andplusmn;2,9 V en una carga de 150 Ω (VS = andplusmn;5 V)

andnbsp;

APLICACIONES

Cámaras de video profesionales

Sistemas multimedia

Sistemas compatibles con NTSC, PAL y SECAM

Controladores de línea de video

Buffers ADC o DAC

Circuitos de restauración de CC

andnbsp;

DESCRIPCIÓN

El AD810 es un amplificador operacional de video de realimentación de corriente, compatible con sistemas compuestos y HDTV, ideal para su uso en sistemas como multimedia, grabadoras de cinta digitales y cámaras de video. La especificación de planitud de 0,1 dB a un ancho de banda de 30 MHz (G = +2) y la ganancia y fase diferenciales de 0,02 % y 0,04anddeg; (NTSC) hacen que el AD810 sea ideal para cualquier sistema de video de calidad de transmisión. Todas estas especificaciones se encuentran bajo condiciones de carga de 150 Ω (un cable terminado en la parte posterior de 75 Ω).

El AD810 es ideal para aplicaciones sensibles a la energía, como cámaras de video, ya que ofrece una baja corriente de suministro de 8,0 mA como máximo. La función de desactivación reduce la corriente de suministro a solo 2,1 mA, mientras que el amplificador no está en uso, para ahorrar energía. Además, el AD810 está especificado en un rango de suministro de andplusmn;5 V a andplusmn;15 V.

El AD810 funciona bien como buffer ADC o DAC en sistemas de video debido a su ancho de banda de ganancia unitaria (G = +1) andminus;3 dB de 80 MHz. Debido a que el AD810 es un amplificador de transimpedancia, este ancho de banda se puede mantener en una amplia gama de ganancias, a la vez que presenta un bajo ruido de 2,9 nV/andradic;Hz para aplicaciones de amplio rango dinámico.

andnbsp;

INFORMACIÓN

andnbsp;

Dibujo
