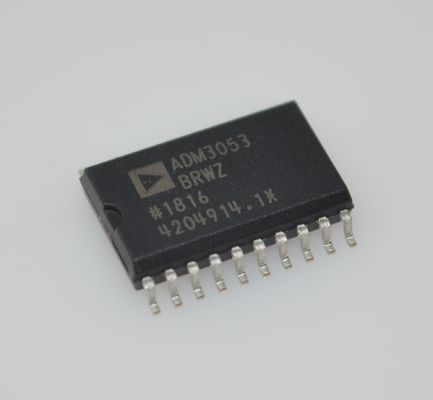

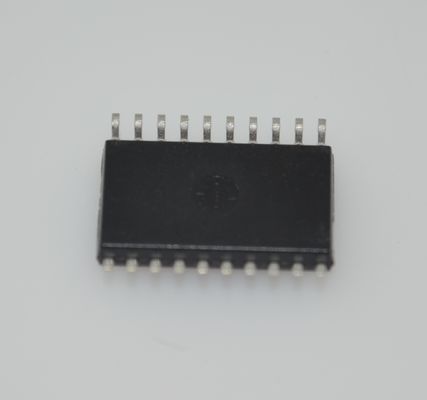

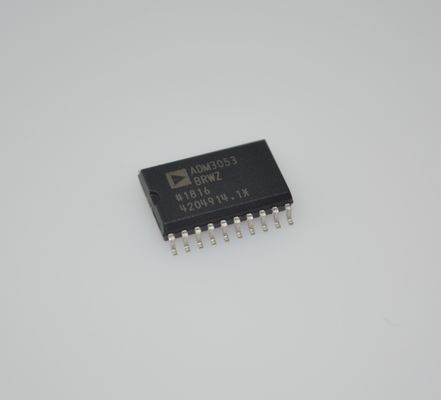

ADM3053BRWZ 5kV rms Transceptor CAN aislado con DC-DC aislado integrado ISO 11898-2 1Mbps CMTI alto paquete SOIC-20 para redes industriales y control de motores

ADM3053BRWZ 5kV rms Transceptor CAN aislado con DC-DC aislado integrado ISO 11898-2 1Mbps Conjunto CMTI SOIC-20 alto para redes industriales y control de motores

ynbsp;

Características

2Transceptor CAN aislado de señal rms y potencia de 5 kV

convertidor isoPower de corriente continua a corriente continua aislado integrado

Funcionamiento de 5 V en VCC

Función de 5 V o 3,3 V en el VIO

Cumple con la norma ISO 11898

Las velocidades de datos de alta velocidad de hasta 1 Mbps

Los nodos sin energía no perturban el autobús

Conectar 110 o más nodos en el bus

Control de pendiente para EMI reducido

Protección contra el apagado térmico

Immunidad transitoria de modo común de alta intensidad: andgt;25 kV/andmu;s

Autorizaciones de seguridad y reglamentarias

ynbsp; reconocimiento UL

ynbsp; ynbsp; 2500 V rms durante 1 minuto por UL 1577

ynbsp; Aviso de aceptación del componente de la ASA 5A

ynbsp; Certificado de conformidad VDE

ynbsp; DIN EN 60747-5-2 (VDE 0884 Parte 2): 2003-01

ynbsp; ynbsp; VIORM = pico de 560 V

Intervalo de temperatura de funcionamiento industrial (de 40oC a +85oC)

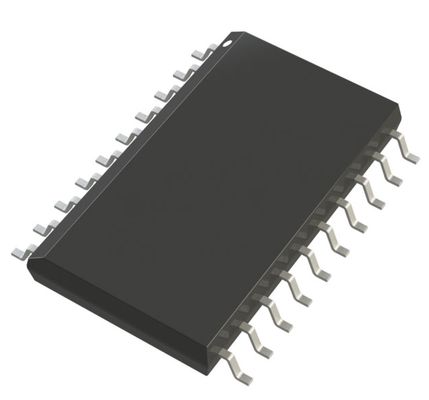

Disponible en un paquete SOIC de cuerpo ancho de 20 cables

ynbsp;

Las aplicaciones

Autobuses de datos de la CAN

Redes de campo industriales

ynbsp;

Descripción

El ADM3053 es un transceptor de capa física de red de área de controlador aislada (CAN) con un convertidor DC-DC aislado integrado.

El dispositivo emplea la tecnología de iCouplerandreg de Analog Devices, Inc. para combinar un aislador de 2 canales, un transceptor CAN y el isoPowerandreg de Analog Devices.convertidor de corriente continua a corriente continua en un solo paquete de montaje de superficie SOICUn oscilador en el chip emite un par de formas de onda cuadradas que impulsan un transformador interno para proporcionar energía aislada.El dispositivo está alimentado por una sola fuente de alimentación de 5 V que realiza una solución CAN completamente aislada.

El ADM3053 crea una interfaz completamente aislada entre el controlador de protocolo CAN y el bus de capa física.

El dispositivo tiene características de limitación de corriente y apagado térmico para proteger contra cortocircuitos de salida.,paquete SOIC de cuerpo ancho.

El ADM3053 contiene tecnología isoPower que utiliza elementos de conmutación de alta frecuencia para transferir energía a través del transformador.Se debe tener especial cuidado durante el diseño de los circuitos impresos (PCB) para cumplir con las normas de emisionesSe recomienda consultar la nota de aplicación AN-0971, Recomendaciones para el control de las emisiones radiactivas con dispositivos isoPower, para obtener detalles sobre las consideraciones relativas al diseño de la embarcación.
