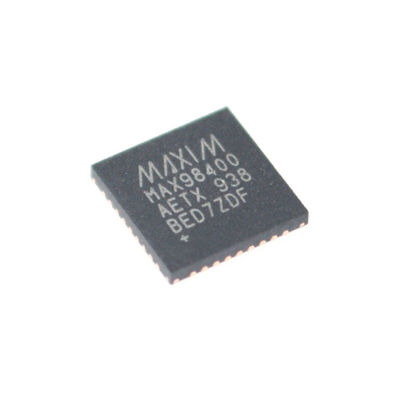

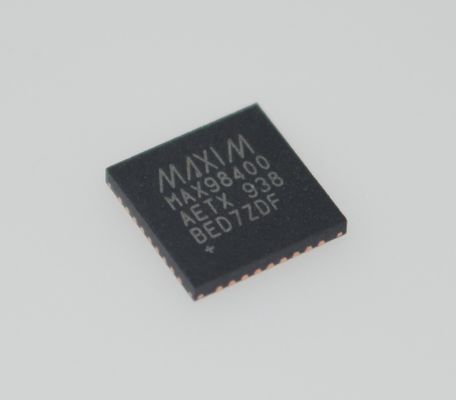

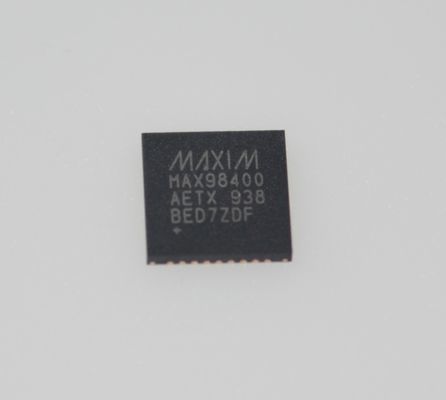

MAX98400A Amp de clase D con salida de 20W, eficiencia del 92%, control I2C, impulso integrado, inicio de 8ms, protección completa y ruido de 6,5μV para audio portátil premium

Amplificador Clase D MAX98400A con salida de 20W, 92% de eficiencia, control I2C, Boost integrado, 8ms de inicio, protección completa y 6.5andmu;V de ruido para audio portátil premium

andnbsp;

Características

● Amplio rango de voltaje de alimentación de 8V a 28V

● Funcionamiento con una sola fuente de alimentación

● Baja EMI: Limitación activa de emisiones

● Limitador de recorte

● Baja corriente de reposo

● Reducción térmica

● Protección térmica y contra sobrecorriente

andnbsp;

Aplicaciones

● Televisores LCD/PDP

● Monitores LCD

● Estaciones de acoplamiento para MP3

● PC portátiles

andnbsp;

Descripción

Los amplificadores Clase D MAX98400A/MAX98400B proporcionan soluciones de amplificación de alto rendimiento y eficiencia térmica. El MAX98400A entrega 2x20W en cargas de 8Ω o 1x40W en una carga de 4Ω. El MAX98400B entrega 2x12W en cargas de 8Ω.

Un circuito limitador integrado evita la distorsión por recorte de salida, protege los altavoces pequeños de voltajes transitorios y reduce la disipación de energía.

Se puede habilitar una función de reducción térmica para reducir automáticamente la potencia de salida por encima de una temperatura de unión de +120anddeg;C. La protección térmica tradicional también está disponible además de una robusta protección contra sobrecorriente.

Los CI operan con una sola fuente de alimentación de 8V a 28V y proporcionan un alto PSRR de 67dB, eliminando la necesidad de una fuente de alimentación regulada. Ofrecen hasta un 90% de eficiencia con una fuente de alimentación de 12V.

La modulación sin filtro permite que los CI pasen los límites de EMI EN55022B con cables de 1 m utilizando solo una perla de ferrita de bajo costo y un condensador de valor pequeño en cada salida.

Ambos dispositivos cuentan con ocho ajustes de ganancia controlados digitalmente.

La completa circuitería de reducción de clics y pops minimiza el ruido que entra y sale del apagado.

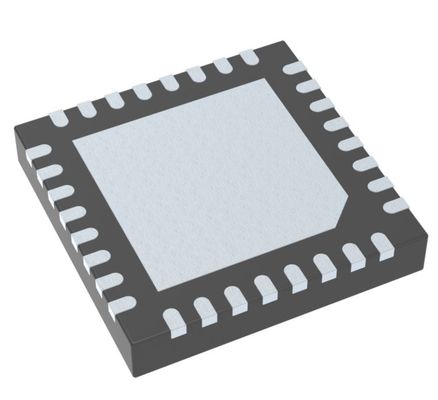

Los MAX98400A/MAX98400B están disponibles en encapsulados TQFN de 36 y 24 pines, respectivamente, y están especificados en el rango de temperatura de -40anddeg;C a +85anddeg;C.
