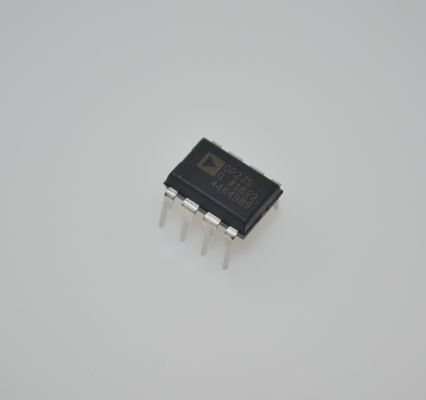

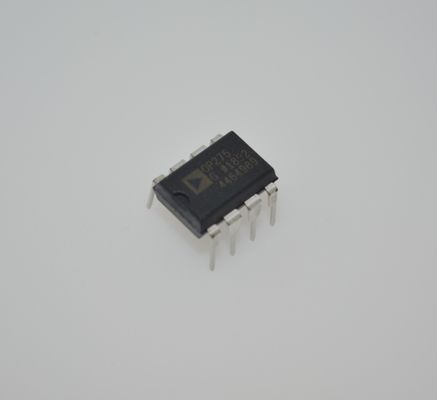

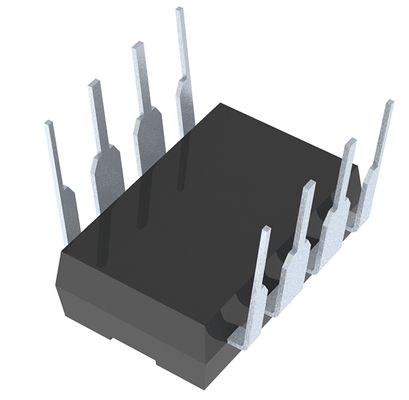

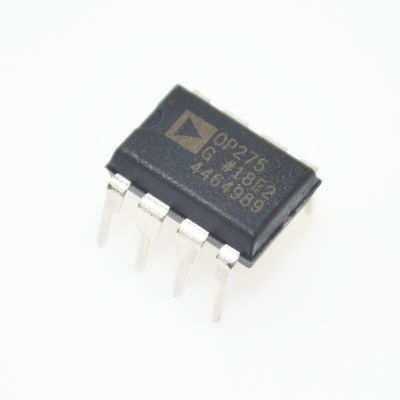

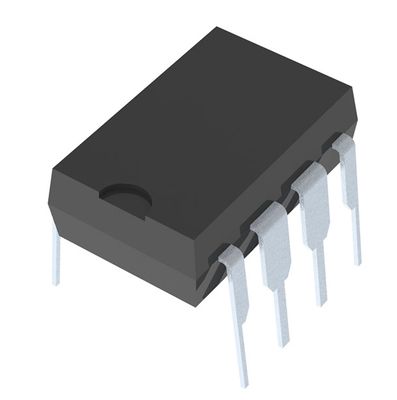

OP275GPZ Renombrado amplificador de audio con mezcla bipolar / JFET 5MHz Ancho de banda 22V / μs Tasa de deslizamiento baja 6nV /√Hz Ruido alto 10mA Conducción ±4 a ±22V Rango y paquete DIP-8 / SOIC-8

OP275GPZ Renombrado amplificador operacional de audio con mezcla bipolar/JFET, ancho de banda de 5MHz, velocidad de respuesta de 22V/andmicro;s, bajo ruido de 6nV/andradic;Hz, alta capacidad de conducción de 10mA, rango de andplusmn;4 a andplusmn;22V y encapsulado DIP-8/SOIC-8

andnbsp;

CARACTERÍSTICAS

Excelentes características sónicas

Bajo ruido: 6 nV/Hz

Baja distorsión: 0.0006%

Alta velocidad de respuesta: 22 V/andmicro;s

Amplio ancho de banda: 9 MHz

Baja corriente de alimentación: 5 mA

Baja tensión de offset: 1 mV

Baja corriente de offset: 2 nA

Ganancia unitaria estable

Encapsulado SOIC-8

Encapsulado PDIP-8

andnbsp;

APLICACIONES

Alto rendimiento

Audio activo

Filtros Amplificadores rápidos

Integradores

andnbsp;

DESCRIPCIÓN

El OP275 es el primer amplificador que presenta el front-end del amplificador Butler. Este nuevo diseño de front-end combina transistores bipolares y JFET para obtener amplificadores con la precisión y el bajo rendimiento de ruido de los transistores bipolares, y la velocidad y calidad de sonido de los JFET. La distorsión armónica total más ruido es igual a la de los amplificadores de audio anteriores, pero con corrientes de alimentación mucho más bajas.

Una esquina l/f muy baja, por debajo de 6 Hz, mantiene una respuesta de densidad de ruido plana. Ya sea que el ruido se mida a 30 Hz o 1 kHz, es de solo 6 nVHz. La parte JFET de la etapa de entrada le da al OP275 sus altas velocidades de respuesta para mantener baja la distorsión, incluso cuando se requieren grandes oscilaciones de salida, y la velocidad de respuesta de 22 V/andmicro;s del OP275 es la más rápida de cualquier amplificador de audio estándar. Lo mejor de todo es que este bajo ruido y alta velocidad se logran utilizando menos de 5 mA de corriente de alimentación, más bajo que cualquier amplificador de audio estándar.

También se proporciona un rendimiento de CC mejorado con corrientes de polarización y offset muy reducidas en comparación con los diseños puramente bipolares. La tensión de offset de entrada está garantizada en 1 mV y es típicamente inferior a 200 andmicro;V. Esto permite que el OP275 se utilice en muchas aplicaciones acopladas a CC o de suma sin la necesidad de selecciones especiales o el ruido adicional de la circuitería de ajuste de offset adicional.

La salida es capaz de conducir cargas de 600  a 10 V rms manteniendo una baja distorsión. THD + Ruido a 3 V rms es un bajo 0.0006%.

El OP275 se especifica en el rango de temperatura industrial extendido (andndash;40anddeg;C a +85anddeg;C). Los OP275 están disponibles tanto en encapsulados DIP de plástico como SOIC-8. Los encapsulados SOIC-8 están disponibles en carretes de 2500 piezas. Muchos amplificadores de audio no se ofrecen en encapsulados de montaje en superficie SOIC-8 por una variedad de razones; sin embargo, el OP275 fue diseñado para que ofreciera un rendimiento completo en el encapsulado de montaje en superficie.

andnbsp;

INFORMACIÓN

andnbsp;

Dibujo
