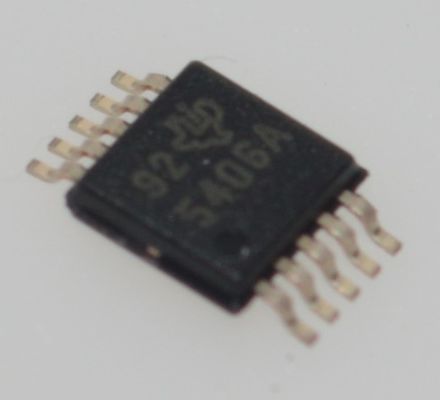

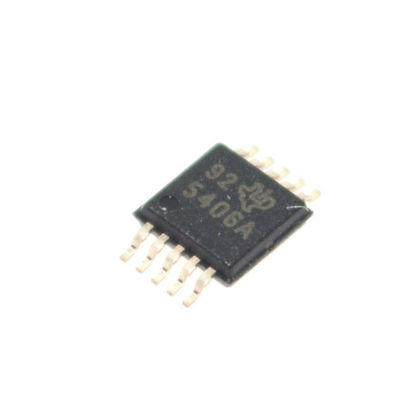

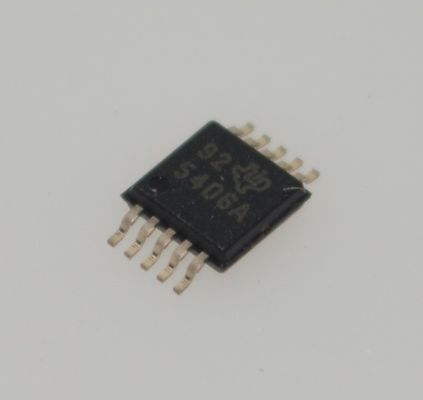

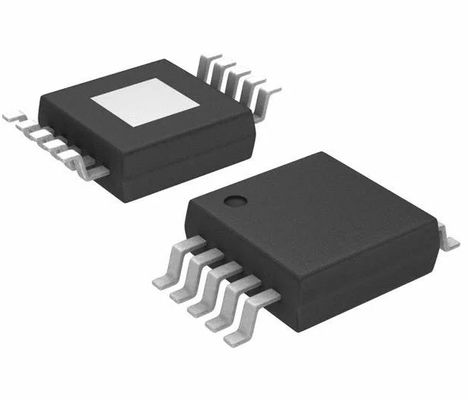

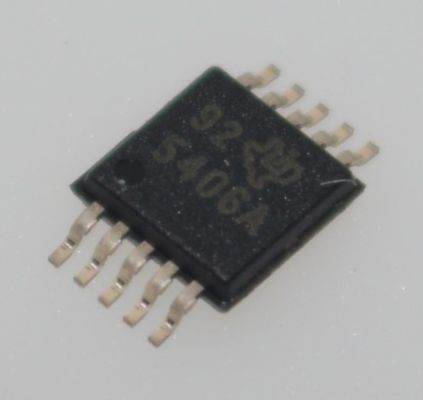

TPS54060ADGQR Convertidor reductor de 60 V y 0,5 A con 1 µA IQ, referencia de 1,2 V ±1 %, MOSFET de 200 mΩ, modo Eco de 100 kHz-2,5 MHz, apagado térmico en MSOP-10 de 3,5 mm x 3,5 mm

TPS54060ADGQR Convertidor reductor de 60 V y 0,5 A con 1 andmu;A IQ, referencia de 1,2 Vandplusmn;1 %, MOSFET de 200 mandOmega;, Eco-mode de 100 kHz-2,5 MHz, apagado térmico en MSOP-10 de 3,5 mm x 3,5 mm

andnbsp;

Características

Rango de voltaje de entrada de 3,5 V a 60 V

MOSFET de lado alto de 200 mandOmega;

Alta eficiencia con cargas ligeras con un Eco-Modeandtrade; de salto de pulsos

Umbral de habilitación más ajustado que el TPS54060 para un voltaje UVLO más preciso

Voltaje UVLO y histéresis ajustables

Corriente de reposo operativa de 116 andmu;A

Corriente de apagado de 1,3 andmu;A

Frecuencia de conmutación de 100 kHz a 2,5 MHz

Se sincroniza con el reloj externo

Arranque suave/secuenciación ajustable

Salida de buena alimentación UV y OV

Referencia de voltaje interno de 0,8 V

Paquete MSOP.10 y VSON-10 de 3 mm x 3 mm con PowerPADandtrade;

andnbsp;

Aplicaciones

Sistemas industriales y comerciales de baja potencia de 12 V, 24 V y 48 V

Accesorios automotrices del mercado de accesorios: video, entretenimiento GPS

andnbsp;

Descripción

El dispositivo TPS54060A es un regulador reductor de 60 V, 0,5 A con un MOSFET de lado alto integrado. El control de modo de corriente proporciona una compensación externa simple y una selección flexible de componentes. Un modo de salto de pulsos de baja ondulación reduce la corriente de suministro de salida regulada sin carga a 116 andmu;A. Usando el pin de habilitación, la corriente de suministro de apagado se reduce a 1,3 uA, cuando el pin de habilitación está bajo.

El bloqueo de subtensión se establece internamente en 2,5 V, pero se puede aumentar usando el pin de habilitación. La rampa de inicio del voltaje de salida se controla mediante el pin de arranque suave que también se puede configurar para secuenciar/rastrear. Una señal de buena alimentación de drenaje abierto indica que la salida está dentro del 94 % al 107 % de su voltaje nominal.

Un amplio rango de frecuencia de conmutación permite optimizar la eficiencia y el tamaño de los componentes externos. El plegado de frecuencia y el apagado térmico protegen la pieza durante una condición de sobrecarga.
