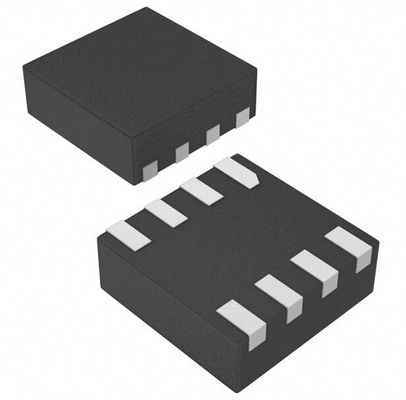

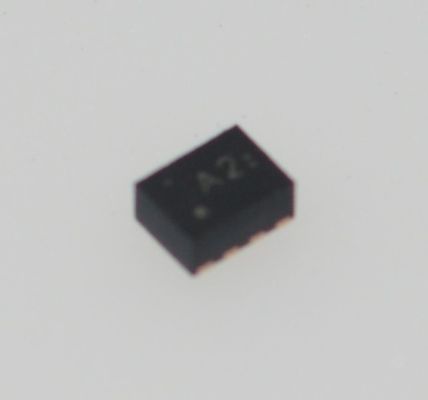

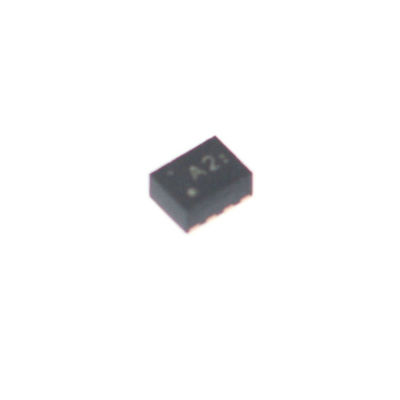

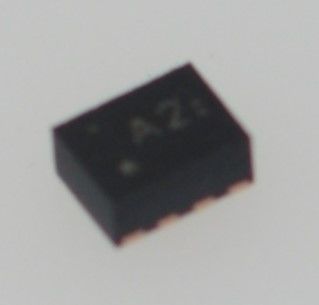

TPS62822DLCR Convertidor reductor de 2.25MHz y 2A con 6.5μA IQ, entrada de 1.8V-6.5V, referencia de 0.6V±1%, ciclo de trabajo del 100%, ahorro de energía, PWM forzado y SON-8 de 2mmx2mm

TPS62822DLCR Convertidor reductor de 2,25 MHz y 2 A con 6,5 µA IQ, entrada de 1,8 V-6,5 V, referencia de 0,6 V ± 1 %, ciclo de trabajo del 100 %, ahorro de energía, PWM forzado y SON-8 de 2 mm x 2 mm

Características

• Topología DCS-Control™

• Interruptores de alimentación internos de 26 mΩ / 25 mΩ (TPS62823)

• Corriente de salida de hasta 3 A (TPS62823)

• Corriente de reposo muy baja de 4 µA

• Frecuencia de conmutación típicamente de 2,2 MHz

• Precisión del voltaje de retroalimentación del 1 % (rango de temperatura completo)

• Habilitación (EN) y buena alimentación (PG)

• Voltaje de salida ajustable de 0,6 V a 4 V

• Modo de ciclo de trabajo del 100 %

• Circuito de arranque suave interno

• Transición perfecta al modo de ahorro de energía

• Bloqueo por subtensión

• Descarga activa de salida

• Límite de corriente ciclo por ciclo

• Protección contra cortocircuitos HICCUP

• Protección contra sobretemperatura

• Cumple con la clase B de CISPR11

Aplicaciones

• Suministro POL en dispositivos portátiles/alimentados por batería

• Automatización de fábricas y edificios

• Informática móvil, tarjetas de red

• Unidad de estado sólido

• Terminal de datos, punto de venta

• Servidores, proyectores, impresoras

Descripción

El TPS6282x es un convertidor CC-CC reductor síncrono versátil y fácil de usar con una corriente de reposo muy baja de solo 4 µA. Suministra hasta 3 A de corriente de salida (TPS62823) a partir de un voltaje de entrada de 2,4 V a 5,5 V. Basado en la topología DCS-Control™, proporciona una respuesta transitoria rápida.

La referencia interna permite regular el voltaje de salida hasta 0,6 V con una alta precisión del voltaje de retroalimentación del 1 % en el rango de temperatura de unión de -40 °C a 125 °C. La familia de dispositivos compatibles pin a pin y BOM a BOM escalable de 1 A, 2 A y 3 A se puede utilizar con pequeños inductores de 470 nH.

El TPS6282x incluye un modo de ahorro de energía que se activa automáticamente para mantener una alta eficiencia incluso con cargas muy ligeras.

El dispositivo cuenta con una señal de buena alimentación y un circuito de arranque suave interno. Puede funcionar en modo 100 %. Para la protección contra fallas, incorpora un límite de corriente HICCUP, así como un apagado térmico.

Los TPS6282x están empaquetados en un paquete QFN-8 de 2 mm x 1,5 mm.

INFORMACIÓN

Dibujo

Nuestra ventaja:teléfonos, PDA y computadoras portátiles

• Productos de alta calidad --- nuestras ofertas son 100% nuevas y originales, ROHS
• Precio competitivo --- buenos canales de compra con buen precio.
• Servicio profesional --- pruebas de calidad estrictas antes del envío y un servicio posventa perfecto después de la compra.
• Inventario adecuado --- Con el apoyo de nuestro sólido equipo de compras,
• Entrega rápida --- enviaremos los productos dentro de 1-3 días hábiles después de que se confirme el pago.

asegúrese de satisfacer su necesidad de todo tipo de componentes.^_^


Lista de productos
Suministramos una serie de componentes electrónicos, una gama completa de semiconductores, componentes activos y pasivos. Podemos ayudarlo a obtener todo para la lista de materiales de la PCB, en una palabra, puede obtener una solución integral aquí,


Las ofertas incluyen:
Circuito integrado, CI de memoria, diodo, transistor, condensador, resistencia, varistor, fusible, recortador y potenciómetro, transformador, batería, cable, relé, interruptor, conector, bloque de terminales, cristal y oscilador, inductor, sensor, transformador, controlador IGBT, LED, LCD, convertidor, PCB (placa de circuito impreso), PCBA (ensamblaje de PCB)

Fuerte en la marca:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, etc.
