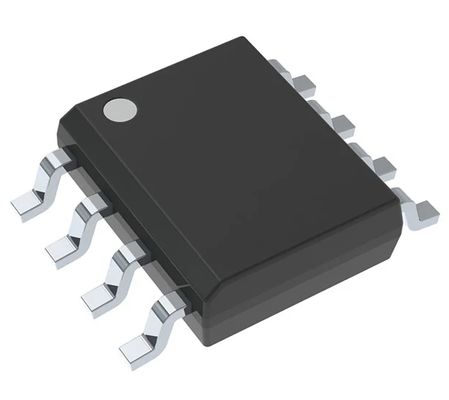

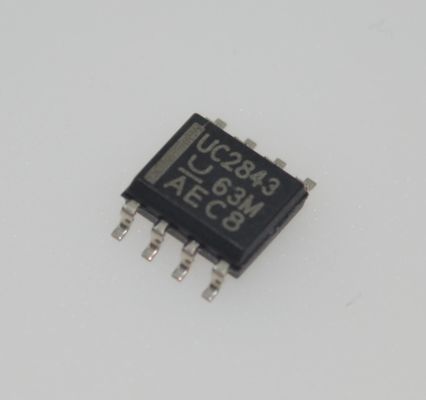

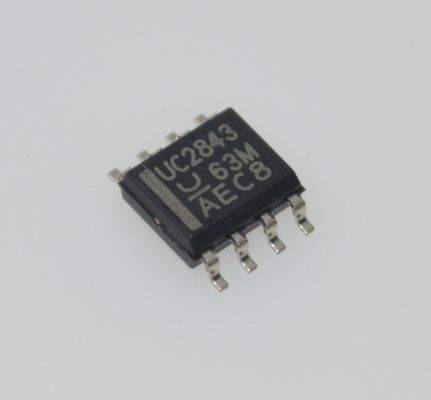

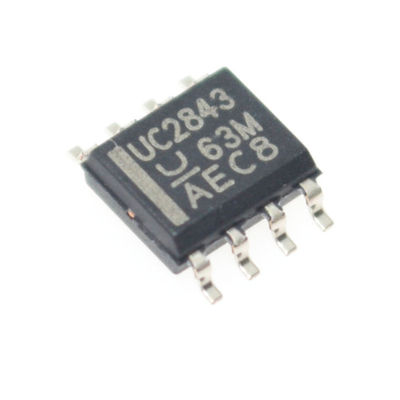

UC2843D8TR Controlador PWM de modo de corriente con funcionamiento de 500 kHz 8.4V/7.9V UVLO 50mA Salida de tótem-polo Interno de banda recortada de baja apertura y corriente de funcionamiento en SOIC-8

UC2843D8TR Controlador PWM en modo de corriente con funcionamiento a 500 kHz, UVLO de 8,4 V/7,9 V, salida tótem-polo de 50 mA, banda prohibida recortada internamente, bajo arranque y corriente de funcionamiento en SOIC-8

andnbsp;

Características

andbull; Optimizado para convertidores fuera de línea y CC-CC

andbull; Baja corriente de arranque (< 1mA)

andbull; Compensación de avance automático

andbull; Limitación de corriente pulso a pulso

andbull; Características mejoradas de respuesta a la carga

andbull; Bloqueo por bajo voltaje con histéresis

andbull; Supresión de doble pulso

andbull; Salida tótem-polo de alta corriente

andbull; Referencia de banda prohibida recortada internamente

andbull; Funcionamiento de hasta 500 kHz

andbull; Amplificador de error con baja resistencia de salida

andnbsp;

Aplicaciones

andbull; Reguladores conmutados de cualquier polaridad

andbull; Convertidores CC-CC acoplados por transformador

andnbsp;

Descripción

La serie UCx84x de circuitos integrados de control proporciona las características necesarias para implementar esquemas de control en modo de corriente de frecuencia fija fuera de línea o CC-CC, con un número mínimo de componentes externos. Los circuitos implementados internamente incluyen un bloqueo por bajo voltaje (UVLO), que presenta una corriente de arranque inferior a 1 mA, y una referencia de precisión recortada para mayor precisión en la entrada del amplificador de error. Otros circuitos internos incluyen lógica para proporcionar un funcionamiento enclavado, un comparador de modulación por ancho de pulso (PWM) que también proporciona control de límite de corriente y una etapa de salida tótem-polo que está diseñada para suministrar o absorber alta corriente de pico. La etapa de salida, diseñada para controlar MOSFET de canal N, es baja cuando la etapa de salida está en estado de apagado.

La familia UCx84x ofrece una variedad de opciones de encapsulado, opciones de rango de temperatura, elección del ciclo de trabajo máximo y elección de umbrales de encendido y apagado y rangos de histéresis. Los dispositivos con mayor histéresis de encendido o apagado son buenas opciones para fuentes de alimentación fuera de línea, mientras que los dispositivos con un rango de histéresis más estrecho están diseñados para aplicaciones CC-CC. Los dispositivos UC184x están especificados para funcionar de andndash;55anddeg;C a 125anddeg;C, la serie UC284x está especificada para funcionar de andndash;40anddeg;C a 85anddeg;C, y la serie UC384x está especificada para funcionar de 0anddeg;C a 70anddeg;C.

andnbsp;

INFORMACIÓN

andnbsp;

Dibujo
