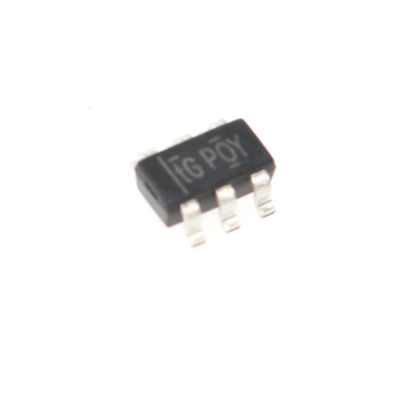

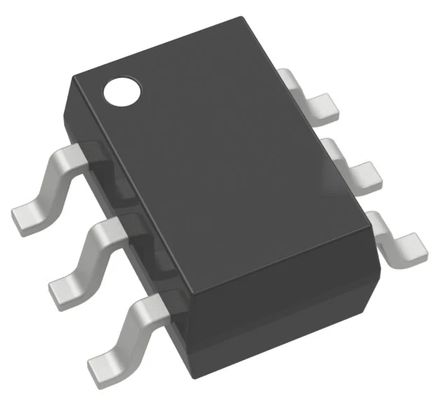

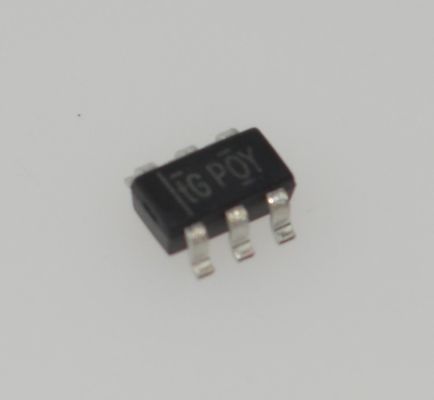

PT7M3808G01TAEX Timer IC High Accuracy Ultra-Low 1μA Current Wide 1.7V-5.5V Supply Tiny SOT-23 Package -40°C to 125°C Range Fixed Frequencies Robust Start-up Pb-Free for Portable and IoT Devices

PT7M3808G01TAEX Temporizador IC Alta precisión Ultrabajo 1andmu;A Corriente amplia 1.7V-5.5V Suministro Pequeño paquete SOT-23 -40anddeg;C a 125anddeg;C Rango Frecuencias fijas Arranque robusto Sin Pb para portátiles y amp; Dispositivos de IoT

ynbsp;

Características

Generador de reinicio de encendido con tiempo de retardo ajustable: 1,25 ms a 10 s.

Corriente de reposo muy baja: 2,8 andmu; A típica

Precisión de umbral alto: 0,5 % típ.

Están disponibles voltajes de umbral fijo para rieles de voltaje estándar de 0,9 V a 5 V y voltaje ajustable hasta 0,4 V.

Entrada de reinicio manual (MR).

Salida RESET de drenaje abierto.

Rango de temperatura: -40°C a +125°C

Embalaje (libre de Pb y verde):

andnbsp;andnbsp;andquot;6 pines, TDFN 2.0x2.0(ZC)
ynbsp; y "6 pines, SOT23 (TA)

Totalmente libre de plomo y amp; Totalmente compatible con RoHS

Libre de halógenos y antimonio.andnbsp;

ynbsp;

Solicitud

Condensador para aplicaciones DSP o microcontrolador

Computadoras portátiles/de escritorio

PDA/Productos portátilesAplicaciones alimentadas por batería

Productos portátiles/que funcionan con baterías

Aplicaciones FPGA/ASIC

ynbsp;

Descripción

La familia PT7M3808G de circuitos de supervisión de microprocesador monitorea el voltaje del sistema de 0,4 V a 5,0 V, afirmando una señal de RESET de drenaje abierto cuando el voltaje de DETECCIÓN cae por debajo de un umbral preestablecido o cuando el pin de reinicio manual (MR) cae a un nivel lógico bajo. La salida RESET permanece baja durante el tiempo de retardo ajustable por el usuario después de que el voltaje SENSE y el reinicio manual (MR) regresan por encima de los umbrales respectivos.

La serie PT7M3808G utiliza una referencia de precisión para lograr un umbral de precisión del 0,5 % para VIT s3,3 V. El tiempo de retardo de reinicio se puede configurar en 20 ms desconectando el pin Cr, 300 ms conectando el pin C+ a Vop usando una resistencia, o puede ajustarlo el usuario entre 1,25 ms y 10 s conectando el Candnbsp;pin a un condensador externo. El PT7M3808 tiene una corriente de reposo típica muy baja de 2,8 uA, por lo que es muy adecuado para aplicaciones alimentadas por baterías. Está disponible en un paquete SOT23 pequeño y un paquete TDFN 2,0x2,0 ultrapequeño, y está completamente especificado en un rango de temperatura de -40 °C a +125 °C.

ynbsp;

INFORMACIÓN

ynbsp;

Dibujo
