1.2V Regulador LDO de baja caída TLV1117LV33DCYR 3.3V 800mA de salida Alto PSRR 1% de precisión Estable con capacitores cerámicos Pin de habilitación -40°C a 125°C Paquete SOT-223

1.2V Regulador LDO de baja caída TLV1117LV33DCYR 3.3V 800mA Salida Alto PSRR 1% Precisión Estable con Condensadores Cerámicos Pin de Habilitación -40anddeg;C a 125anddeg;C Paquete SOT-223

andnbsp;

Características

andbull; Precisión típica: 1.5%

andbull; Baja IQ: 100 andmu;A (máximo)andndash; 500 veces menor que los dispositivos 1117 estándar

andbull; VIN: 2 V a 5.5 Vandndash; VIN máximo absoluto: 6 V

andbull; Estable con corriente de salida de 0 mA

andbull; Baja caída de tensión: 455 mV a 1 A para VOUT = 3.3 V

andbull; Alto PSRR: 65 dB a 1 kHz

andbull; Límite de corriente mínimo especificado: 1.1 A

andbull; Estable con condensadores cerámicos rentables:andndash; Con 0-andOmega; ESR

andbull; Rango de temperatura: andndash;40anddeg;C a +125anddeg;C

andbull; Apagado térmico y protección contra sobrecorriente

andbull; Para reemplazo directo con funcionalidad mejorada, consulte el TLV761

andnbsp;

Aplicaciones

andbull; Decodificadores

andbull; Televisores y monitores

andbull; Periféricos de PC, portátiles, placas base

andbull; Módemes y otros productos de comunicación

andbull; Post-regulación de fuente de alimentación conmutada

andnbsp;

Descripción

El regulador lineal de baja caída (LDO) TLV1117LV es una versión de bajo voltaje de entrada del popular regulador de voltaje TLV1117.

El TLV1117LV es un dispositivo de muy baja potencia que consume 500 veces menos corriente de reposo que los reguladores de voltaje 1117 tradicionales, lo que hace que el dispositivo esté diseñado para aplicaciones que exigen una corriente de espera muy baja. El LDO TLV1117LV también es estable con 0 mA de corriente de carga; no hay un requisito de carga mínima, lo que convierte al dispositivo en una buena opción para aplicaciones donde el regulador debe alimentar cargas muy pequeñas durante el modo de espera, además de grandes corrientes del orden de 1 A durante el funcionamiento normal. El TLV1117LV ofrece un excelente rendimiento transitorio de línea y carga, lo que resulta en undershoots y overshoots de magnitud muy pequeña del voltaje de salida cuando el requisito de corriente de carga cambia de menos de 1 mA a más de 500 mA.

Una banda prohibida de precisión y un amplificador de error proporcionan una precisión del 1.5%. Una relación de rechazo de la fuente de alimentación (PSRR) muy alta permite el uso del dispositivo para la post-regulación después de un regulador conmutado. Otras características valiosas incluyen bajo ruido de salida y baja caída de tensión.

El dispositivo está internamente compensado para ser estable con condensadores de resistencia serie equivalente (ESR) de 0-andOmega;. Estas ventajas clave permiten el uso de condensadores cerámicos rentables y de tamaño pequeño. También se pueden usar condensadores rentables que tienen voltajes de polarización y reducción de temperatura más altos, si se desea.

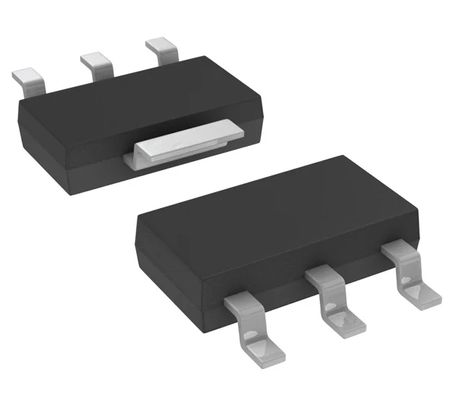

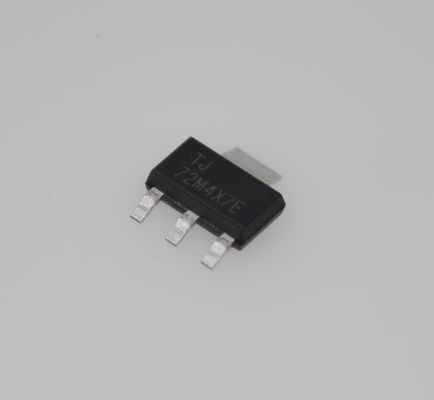

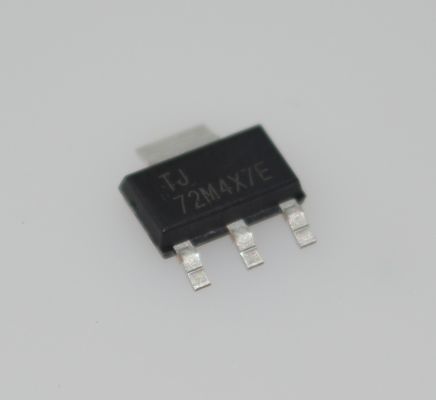

El TLV1117LV está disponible en un paquete SOT-223.

andnbsp;

INFORMACIÓN

andnbsp;

Dibujo
