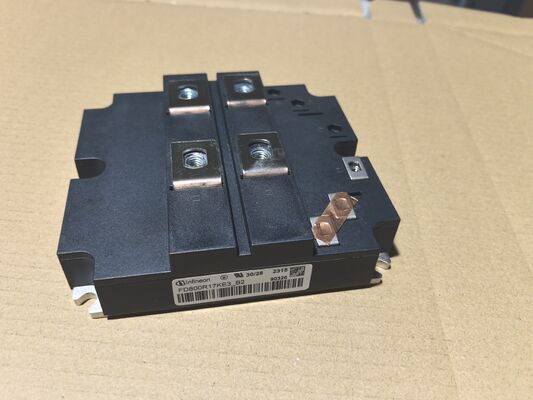

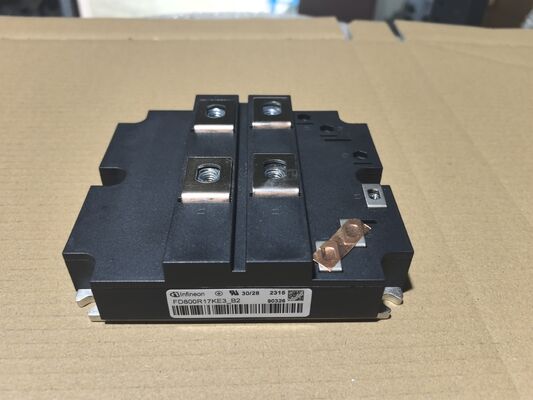

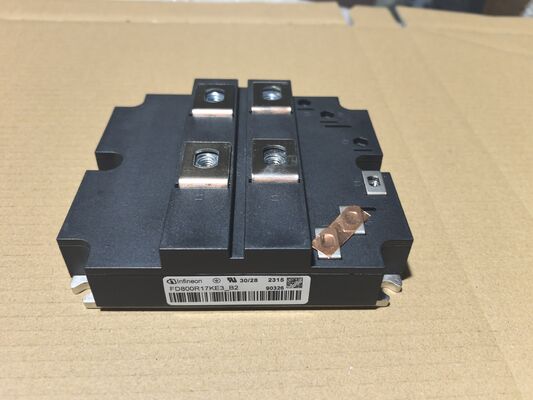

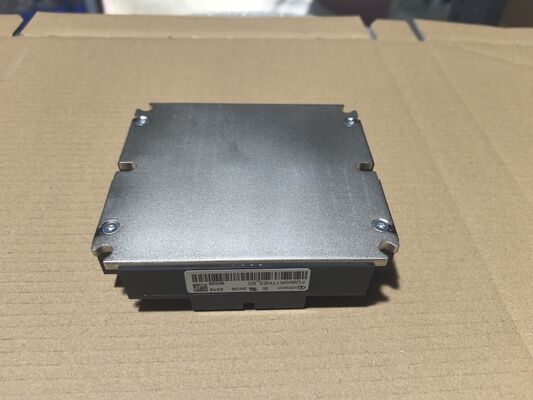

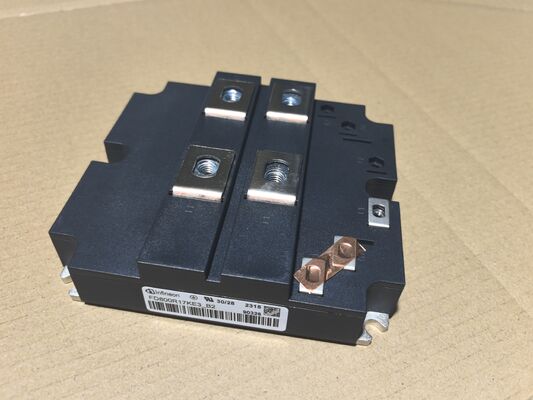

FD800R17KE3_B2 1700V/800A Modulo IGBT Tecnología de ajuste de prensa baja VCE ((sat) Alta velocidad de conmutación baja pérdida placa base aislada NTC sensor de grado industrial para tracción y motores industriales pesados

Módulo IGBT FD800R17KE3_B2 1700V/800A, tecnología de ajuste a presión, bajo VCE(sat), conmutación de alta velocidad, baja pérdida, placa base aislada, sensor NTC, grado industrial para tracción y accionamientos industriales pesados

Características

• Clasificación de potencia ultra alta:1700 V / 800 A

• Configuración:IGBT dual

• Baja tensión de saturación:VCE(sat) para mínimas pérdidas de conducción.

• Bajas pérdidas de conmutación:Permite un funcionamiento eficiente en diseños de alta potencia.

• Tecnología de contacto de ajuste a presión:Mejora la fiabilidad y la capacidad de ciclo de potencia.

• Placa base aislada:Garantiza la seguridad eléctrica y simplifica el diseño del sistema de refrigeración.

• Termistor NTC incorporado:Para monitorización y protección térmica en tiempo real.

• Alta robustez:Excelente capacidad de resistencia a cortocircuitos y sobrecargas.

Aplicaciones

• Accionamientos de tracción:Inversores de propulsión principales para locomotoras eléctricas e híbridas, tranvías y vehículos mineros de servicio pesado.

• Accionamientos de motores industriales pesados:Para controlar motores de CA muy grandes en sistemas de minería, laminación de metales y propulsión marina.

• Convertidores de turbinas eólicas de alta potencia:Utilizados en los convertidores del lado del generador y del lado de la red de sistemas de energía eólica de varios megavatios.

• Transmisión de corriente continua de alta tensión (HVDC):STATCOMs y otros sistemas de calidad de energía para la infraestructura de la red eléctrica.

• SAI industriales y fuentes de alimentación:Forma el núcleo de la etapa del inversor en fuentes de alimentación ininterrumpida de clase megavatio para infraestructuras críticas.

Descripción

El FD800R17KE3_B2 es un módulo IGBT dual de ultra alta potencia diseñado para las aplicaciones de alta tensión y alta corriente más exigentes. Con una clasificación excepcional de 1700 V y 800 A, establece el punto de referencia para el rendimiento en la conversión de potencia a escala de megavatios. El módulo está optimizado para la máxima eficiencia, con una tensión de saturación colector-emisor (VCE(sat)) muy baja y bajas pérdidas de conmutación, lo cual es fundamental para minimizar la disipación de energía en sistemas de alta potencia.

Una característica clave de este módulo es su tecnología de contacto de ajuste a presión, que proporciona una interconexión robusta y sin soldadura para una mayor capacidad de ciclo de potencia y fiabilidad a largo plazo. Incluye un termistor NTC incorporado para una monitorización precisa de la temperatura y cuenta con una placa base totalmente aislada para una gestión térmica segura y eficiente. Su construcción de grado industrial garantiza una robustez y estabilidad superiores en las condiciones de funcionamiento más extremas.

INFORMACIÓN

• Configuración
  Chopper
• Dimensiones (longitud)
  130 mm
• Dimensiones (ancho)
  140 mm
• Características
  Diodo ampliado
• Carcasa
  IHM
• IC(nom) / IF(nom)
  800 A
• IC máx.
  800 A
• Cualificación
  Industrial, Tracción
• Tecnología
  IGBT3 - E3
• VCE(sat) (Tvj=25°C típ.)
  2 V
• VCES / VRRM
  1700 V
• VF (Tvj=25°C típ.)
  1.55 V
• Clase de tensión máx.
  1700 V

Dibujo
