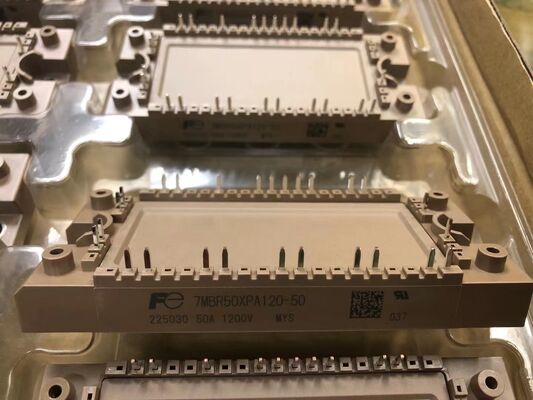

7MBR50XPA120-50 1200V 50A módulo PIM Rectificador integrado inversor baja pérdida aislamiento alto integrado NTC paquete compacto para motores industriales y UPS
Características
-
Modulo integrado de potencia (PIM)
-
Nivel de potencia de 1200 V / 50 A
-
Funciones integradas:Rectificador de 3 fases e inversor de 3 fases
-
Diodos IGBT y diodos de baja frecuencia de baja frecuencia(Alta eficiencia)
-
Alto aislamiento eléctrico
-
Sensor de temperatura NTC incorporado
-
Un paquete compacto y aislado
-
Simplifica el diseño y montaje del sistema
-
Alta fiabilidad para uso industrial
Aplicaciones
-
Las unidades de motor de CA industrial compacto / unidades de frecuencia variable (VFD):Para bombas, ventiladores y maquinaria ligera.
-
Inversores de uso general.
-
Sistemas de suministro de energía ininterrumpido (UPS).
-
Servo accionamiento y sistemas de control de movimiento.
-
Control del motor del aparatoen entornos exigentes.
Descripción
El...7MBR50XPA120-50 y el resto de los componenteses un módulo integrado de potencia (PIM) altamente integrado diseñado para proporcionar una etapa de potencia compacta y eficiente todo en uno para motores industriales y aplicaciones de inversores.Integra un rectificador de entrada completo de tres fases y un puente de inversor IGBT de tres fases con diodos de rueda libre en un soloCon una potencia nominal de 1200 V y 50 A, permite una reducción significativa del tamaño del sistema y la complejidad del diseño al minimizar el número de componentes externos.El módulo utiliza IGBTs de bajo voltaje de saturación y diodos de bajo voltaje para una alta eficiencia, ofrece un alto aislamiento eléctrico para la seguridad, e incluye un termistor NTC incorporado para un monitoreo y protección fiables de la temperatura.Este enfoque integrado mejora la fiabilidad general del sistema y simplifica la gestión térmica.
Información
| Configuración |
El PIM |
| Serie |
Serie X (7a generación) |
| Las demás máquinasV.El CES(V) |
1200 |
| Las demás máquinasYo...C. Las(A) |
50 |
| Inversor, frenoT.Vjel valor de las emisiones de CO2 |
175 |
| Inversor, frenoT.Vjopel valor de las emisiones de CO2 |
175 |
| El convertidorT.Vjel valor de las emisiones de CO2 |
150 |
| El convertidorT.Vjopel valor de las emisiones de CO2 |
150 |
| T.c(°C)Detalle |
125 |
| T.el(°C)Detalle |
-40 a 125 años |
| Paquete |
M719 |
| Tipo de terminal |
Pinos de soldadura |
| Ancho del tamaño (mm) |
45 |
| Duración del tamaño (mm) |
107.5 |
| Masa neta en gramos |
200 |
Dibujo
