AD9518-3ABCPZ Generador de reloj de bajo jitter con PLL y VCO 8 salidas configurables (LVPECL/LVDS/CMOS) Síntesis de frecuencia de entero-N para la sincronización de ADC/DAC y FPGA de alta velocidad

Generador de reloj AD9518-3ABCPZ de bajo jitter con PLL y VCO 8 salidas configurables (LVPECL/LVDS/CMOS) Síntesis de frecuencia Integer-N Para ADC/DAC de alta velocidad y reloj FPGA

Características

Bucle de enganche de fase (PLL) de bajo ruido de fase

  El VCO en chip sintoniza de 1.75 GHz a 2.25 GHz

  VCO/VcXo externo hasta 2.4 GHz opcional

  1 entrada de referencia diferencial o 2 de un solo extremo

  Capacidad de monitoreo de referencia

  Reversión automática y referencia manual

    modos de conmutación/retención

  Acepta referencias LVPECL, LVDS o CMos hasta 250 MHz

  Retardos programables en la ruta a PFD

  Detección de bloqueo digital o analógica, seleccionable

3 pares de salidas LVPECL de 1.6 GHz

  Cada par de salidas comparte un divisor de 1 a 32 con retardo de fase grueso

    retardo de fase

  Jitter de salida aditivo: 225 fs rms

  Desfase de canal a canal de pares de salidas de<10 ps

Sincronización automática de todas las salidas al encender

Sincronización manual de salida disponible

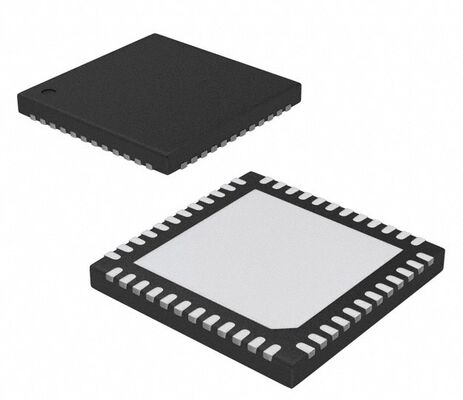

Disponible en LFCSP de 48 conductores

Aplicaciones

Distribución de reloj de bajo jitter y bajo ruido de fase

Tarjetas de línea de red de 10/40/100 Gb/seg, incluyendo SONET

  Ethernet síncrono, OTU2/3/4

Corrección de errores hacia adelante (G.710)

Reloj de ADC, DAC, DDS, DDC, DUC, MxFE de alta velocidad

Transceptores inalámbricos de alto rendimiento

ATE e instrumentación de alto rendimiento

Descripción

El AD9518-31 proporciona una función de distribución de reloj multisalida con un rendimiento de jitter sub-picosegundo, junto con un PLL y VCO en chip. El VCO en chip sintoniza de 1.75 GHz a 2.25 GHz. Opcionalmente, se puede utilizar un VCO/VCXO externo de hasta 2.4 GHz. El AD9518-3 enfatiza el bajo jitter y el bajo ruido de fase para maximizar el rendimiento del convertidor de datos, y puede beneficiar otras aplicaciones con requisitos exigentes de ruido de fase y jitter. El AD9518-3 presenta seis salidas LVPECL (en tres pares). Las salidas LVPECL operan hasta 1.6 GHz. Para aplicaciones que requieren salidas adicionales, una entrada de referencia de cristal, retardo cero o EEPROM para configuración automática al inicio, están disponibles los AD9520 y AD9522. Además, los AD9516 y AD9517 son similares al AD9518 pero tienen una combinación diferente de salidas. Cada par de salidas tiene divisores que permiten configurar tanto la relación de división como el retardo (o fase) grueso. El rango de división para las salidas LVPECL es de 1 a 32. El AD9518-3 está disponible en LFCSP de 48 conductores y puede funcionar con una sola fuente de 3.3 V. Un VCO externo, que requiere un rango de voltaje extendido, puede acomodarse conectando la fuente de la bomba de carga (VCP) a 5 V. Una fuente de alimentación LVPECL separada puede ser de 2.5 V a 3.3 V (nominal). El AD9518-3 está especificado para operación en el rango industrial de -40 °C a +85 °C.
