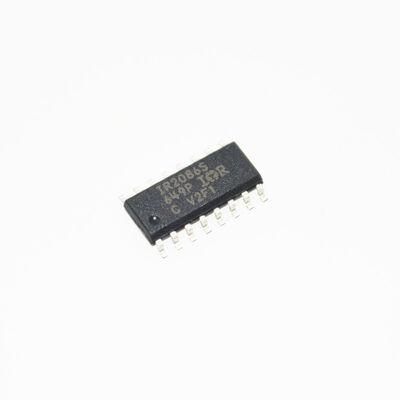

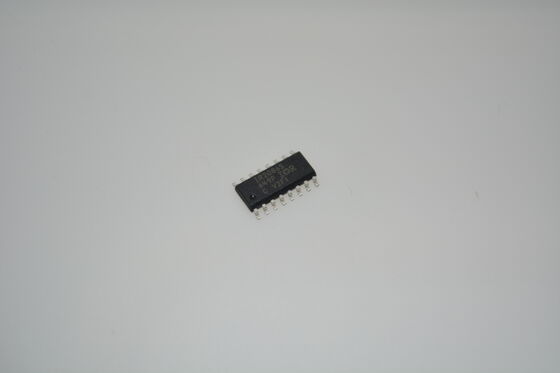

IR2086STRPBF 600V conductor de medio puente IC de alta velocidad 200mA/350mA Fuente / hundimiento 50ns Control de tiempo muerto VCC Protección UVLO para motores y inversores UPS

IR2086STRPBF 600V conductor de medio puente IC de alta velocidad 200mA/350mA Fuente / hundimiento 50ns Control de tiempo muerto VCC Protección UVLO para motores y inversores UPS

Características

• Solución de control lateral primario simple para permitir convertidores de buses de corriente continua de puente completo para sistemas distribuidos de 48 V con un número reducido de componentes y espacio en la placa.

• Frecuencia y tiempo muerto establecidos por dos componentes externos

• Salida máxima de 500 KHz por canal con un ciclo de trabajo del 50%

• Tiempo muerto ajustable 50nsec ~ 200nsec

• Canal flotante diseñado para el funcionamiento de arranque hasta +100Vdc

• Ancho de pulso lateral alto y bajo correspondiente a +/- 25nsec

• Protección contra sobrecorrientes con período de hipo ajustable.

• Bloqueo de bajo voltaje y arranque suave interno • Parte también disponible sin plomo

Aplicaciones

• con una capacidad de transmisión superior a 300 WPara el accionamiento de las patas de fase en los motores de transmisión de CA (VFD) y los servos.

• Fuentes de alimentación de modo conmutado (SMPS):En topologías de puente medio y puente completo.

• Inversores de fuente de alimentación ininterrumpida (UPS).

• Inversores de corriente continuapara la conversión de energía solar y general.

• Balastos electrónicos y calefacción por inducción.

Descripción

El IR2086S ((PbF) es un controlador de puente completo y un circuito integrado de conductor de autooscilación con un ciclo de trabajo del 50% ideal para convertidores de bus de CC de puente completo de 36V a 75V.El tiempo muerto se puede controlar mediante la selección adecuada de la tomografía computarizada y puede variar de 50 a 200nsecEl arranque suave interno aumenta la anchura del pulso al encender y mantiene anchuras de pulso iguales para las salidas altas y bajas durante todo el ciclo de arranque.El bloqueo de bajo voltaje impide el funcionamiento si Vcc es inferior a 7.5 Vdc. El apagado de sobrecorriente ocurre cuando el voltaje en el pin Cs excede los 200mV. El reinicio después de un recorrido de sobrecorriente puede retrasarse ajustando el condensador externo.El tiempo de retraso oscila entre 10 μs y 1 s.

Información

Dibujo
