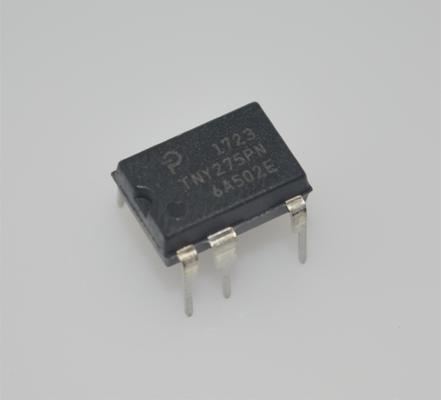

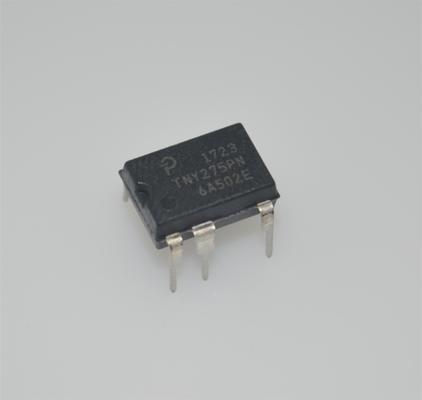

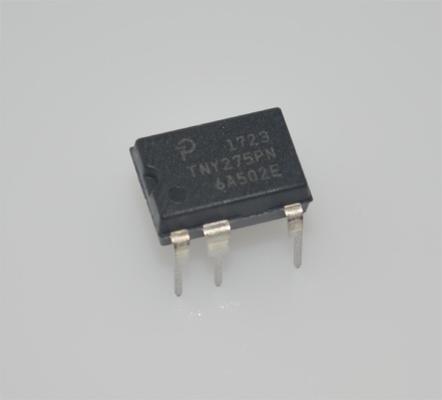

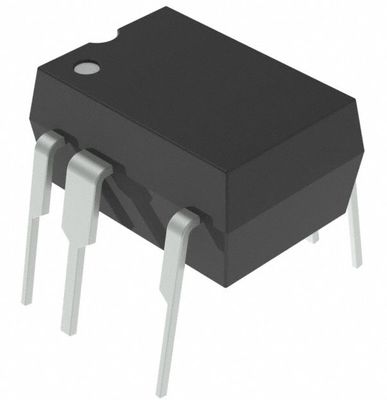

TNY275PN 10W Conmutador fuera de línea 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C a +150°C

TNY275PN

andnbsp;

Características de seguridad y fiabilidad mejoradas

andbull; La protección precisa de apagado térmico histérico con recuperación automática elimina la necesidad de reinicio manual

andbull; El reinicio automático mejorado ofrece <3% de la potencia máxima en condiciones de cortocircuito y fallo de circuito abierto

andbull; Apagado por sobretensión de salida con Zener opcional

andbull; Umbral de detección de subtensión de línea establecido mediante una única resistencia opcional

andbull; El recuento de componentes muy bajo mejora la fiabilidad y permite la disposición de la placa de circuito impreso de una sola cara

andbull; El alto ancho de banda proporciona un encendido rápido sin sobreimpulso y una excelente respuesta transitoria a la carga

andbull; El aumento de la distancia de fuga entre DRAIN y todos los demás pines mejora la fiabilidad en el campo

andnbsp;

El coste del sistema más bajo con flexibilidad mejorada

andbull; Control simple de ENCENDIDO/APAGADO, no se necesita compensación de bucle

andbull; Límite de corriente seleccionable a través del valor del condensador BP/M

andbull; Un límite de corriente más alto extiende la potencia máxima o, en aplicaciones de marco abierto, la potencia continua máxima

andbull; Un límite de corriente más bajo mejora la eficiencia en adaptadores/cargadores cerrados

andbull; Permite una elección óptima de TinySwitch-III intercambiando dispositivos sin rediseñar ningún otro circuito

andbull; La estrecha tolerancia del parámetro I2f reduce el coste del sistema

andbull; Maximiza la entrega de potencia de MOSFET y componentes magnéticos

andbull; Minimiza la potencia máxima de sobrecarga, reduciendo el coste del transformador, la abrazadera primaria y los componentes secundarios

andbull; Extensión del tiempo de ENCENDIDO andndash; extiende el rango de regulación de baja tensión/tiempo de espera para reducir la capacitancia de entrada a granel

andbull; Auto-polarizado: sin bobinado de polarización ni componentes de polarización

andbull; La fluctuación de frecuencia reduce los costes del filtro EMI

andbull; La disposición de los pines simplifica la disipación de calor a la PCB

andbull; Los pines SOURCE son eléctricamente silenciosos para baja EMI

andnbsp;

Aplicaciones

andbull; Cargadores/adaptadores para teléfonos móviles/inalámbricos, PDAs, cámaras digitales, MP3/audio portátil, afeitadoras, etc.

andbull; Standby de PC y otros suministros auxiliares

andbull; DVD/PVR y otros decodificadores de bajo consumo

andbull; Suministros para electrodomésticos, sistemas industriales, medición, etc.

andnbsp;

Descripción

TinySwitchandtrade;-III incorpora un MOSFET de potencia de 700 V, oscilador,

fuente de corriente conmutada de alto voltaje, límite de corriente (seleccionable por el usuario) y circuitos de apagado térmico.

La familia de CI utiliza un esquema de control de ENCENDIDO/APAGADO y ofrece una solución de diseño flexible con un bajo coste de sistema y una capacidad de potencia extendida.

andnbsp;

INFORMACIÓN

andnbsp;

Dibujo
