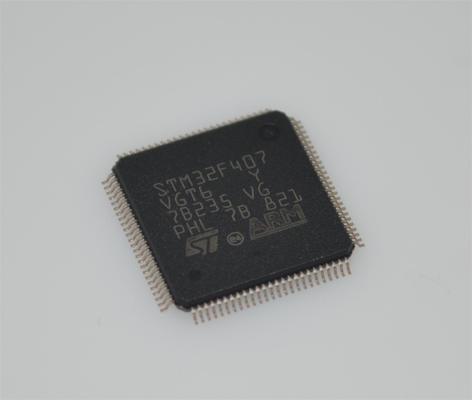

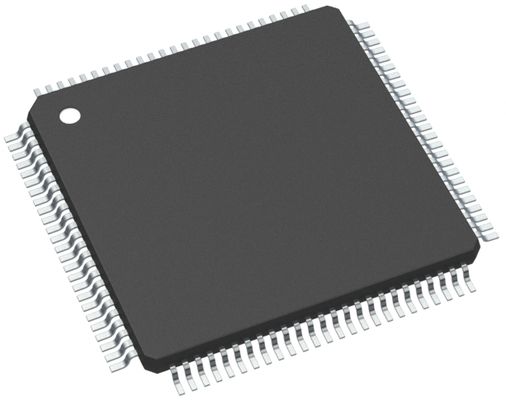

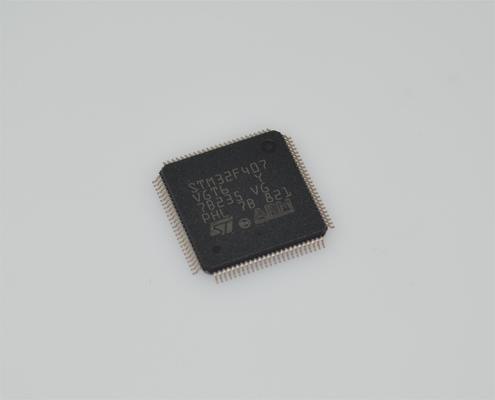

STM32F407VGT6 168MHz Cortex-M4 MCU 1MB Flash 192KB RAM 17 Temporizadores LQFP-100 -40°C a +85°C

STM32F407VGT6 MCU Cortex-M4 de 168 MHz, Flash de 1 MB, RAM de 192 KB, 17 temporizadores, LQFP-100 -40 °C a +85 °C

Características

• Ultra bajo consumo con FlexPowerControl

– Suministro de energía de 1,71 V a 3,6 V

– Rango de temperatura de -40 °C a 85/105/125 °C

– 200 nA en modo VBAT: suministro para RTC y registros de respaldo de 32x32 bits

– 8 nA en modo de apagado (5 pines de activación)

– 28 nA en modo de espera (5 pines de activación)

– 280 nA en modo de espera con RTC

– 1,0 µA en modo Stop 2, 1,28 µA con RTC

– 84 µA/MHz en modo de ejecución

– Modo de adquisición por lotes (BAM)

– 4 µs de activación desde el modo Stop

– Restablecimiento por caída de tensión (BOR)

– Matriz de interconexión

• Núcleo: CPU Armandreg; Cortexandreg;-M4 de 32 bits con FPU, acelerador en tiempo real adaptativo (ART Acceleratorandtrade;) que permite la ejecución sin estados de espera desde la memoria Flash, frecuencia de hasta 80 MHz, MPU, 100DMIPS e instrucciones DSP

• Referencia de rendimiento

– 1,25 DMIPS/MHz (Drystone 2.1)

– 273,55 CoreMarkandreg; (3,42 CoreMark/MHz a 80 MHz)

• Referencia de energía

– 176,7 puntuación ULPBenchandreg;

• Fuentes de reloj

– Oscilador de cristal de 4 a 48 MHz

– Oscilador de cristal de 32 kHz para RTC (LSE)

– RC interno de 16 MHz recortado de fábrica (±1%)

– RC interno de baja potencia de 32 kHz (±5%)

– Oscilador interno multispeed de 100 kHz a 48 MHz, autoajustado por LSE (mejor que ±0,25 % de precisión)

– 48 MHz interno con recuperación de reloj

– 2 PLL para reloj del sistema, audio, ADC

• Hasta 83 E/S rápidas, la mayoría tolerantes a 5 V WLCSP49

• RTC con calendario HW, alarmas y calibración

• Hasta 21 canales de detección capacitiva: soporte para sensores táctiles, táctiles lineales y rotativos

• 11x temporizadores: 1x 16 bits de control de motor avanzado, 1x 32 bits y 2x 16 bits de propósito general, 2x 16 bits básicos, 2x temporizadores de 16 bits de baja potencia (disponibles en modo Stop), 2x vigilantes, temporizador SysTick

• Memorias

– Hasta 256 KB de Flash de un solo banco, protección de lectura de código propietario

– 64 KB de SRAM, incluidos 16 KB con verificación de paridad de hardware

– Interfaz de memoria Quad SPI

• Periféricos analógicos enriquecidos (suministro independiente)

– 1x ADC de 12 bits 5 Msps, hasta 16 bits con sobremuestreo de hardware, 200 µA/Msps

– 2x canales de salida DAC de 12 bits, muestra y retención de baja potencia

– 1x amplificador operacional con PGA integrado

– 2x comparadores de ultra baja potencia

• 16x interfaces de comunicación

– 1x SAI (interfaz de audio serie)

– 3x I2C FM+ (1 Mbit/s), SMBus/PMBus

– 4x USART (ISO 7816, LIN, IrDA, módem)

– 1x LPUART (activación Stop 2)

– 3x SPI (y 1x Quad SPI)

– Interfaz CAN (2.0B Activo) y SDMMC

– Maestro de protocolo de un solo cable SWPMI I/F

– IRTIM (interfaz infrarroja)

• Controlador DMA de 14 canales

• Generador de números aleatorios verdaderos

• Unidad de cálculo CRC, ID única de 96 bits

Descripción

La familia STM32F405xx y STM32F407xx se basa en el núcleo RISC Armandreg; Cortexandreg;-M4 de 32 bits de alto rendimiento que funciona a una frecuencia de hasta 168 MHz. El núcleo Cortexandreg;-M4 presenta una unidad de punto flotante (FPU) de precisión simple que admite todas las instrucciones de procesamiento de datos y tipos de datos de precisión simple de Arm. También implementa un conjunto completo de instrucciones DSP y una unidad de protección de memoria (MPU) que mejora la seguridad de la aplicación.

La familia STM32F405xx y STM32F407xx incorpora memorias integradas de alta velocidad (memoria flash de hasta 1 Mbyte, hasta 192 Kbytes de SRAM), hasta 4 Kbytes de SRAM de respaldo y una amplia gama de E/S y periféricos mejorados conectados a dos buses APB, tres buses AHB y una matriz de bus multi-AHB de 32 bits.

Todos los dispositivos ofrecen tres ADC de 12 bits, dos DAC, un RTC de baja potencia, 12 temporizadores de 16 bits de propósito general, incluidos dos temporizadores PWM para control de motor, dos temporizadores de 32 bits de propósito general. un generador de números aleatorios verdaderos (RNG). También cuentan con interfaces de comunicación estándar y avanzadas.

• Hasta tres I2C

• Tres SPI, dos I2S dúplex completo. Para lograr la precisión de la clase de audio, los periféricos I2S se pueden sincronizar a través de un PLL de audio interno dedicado o a través de un reloj externo para permitir la sincronización

• Cuatro USART más dos UART

• Un USB OTG de velocidad completa y un USB OTG de alta velocidad con capacidad de velocidad completa (con el ULPI)

• Dos CAN

• Una interfaz SDIO/MMC

• Ethernet y la interfaz de cámara disponibles solo en dispositivos STM32F407xx

Los nuevos periféricos avanzados incluyen una SDIO, una interfaz de control de memoria estática flexible mejorada (FSMC) (para dispositivos ofrecidos en paquetes de 100 pines y más), una interfaz de cámara para sensores CMOS. Consulte la Tabla 2: STM32F405xx y STM32F407xx: características y recuentos de periféricos para obtener la lista de periféricos disponibles en cada número de pieza.

La familia STM32F405xx y STM32F407xx funciona en el rango de temperatura de -40 a +105 °C con una fuente de alimentación de 1,8 a 3,6 V. El voltaje de suministro puede caer a 1,7 V cuando el dispositivo funciona en el rango de temperatura de 0 a 70 °C utilizando un supervisor de fuente de alimentación externo: consulte la Sección: Restablecimiento interno APAGADO. Un conjunto completo de modos de ahorro de energía permite el diseño de aplicaciones de baja potencia.

La familia STM32F405xx y STM32F407xx ofrece dispositivos en varios paquetes que van desde 64 pines hasta 176 pines. El conjunto de periféricos incluidos cambia con el dispositivo elegido.

Estas características hacen que la familia de microcontroladores STM32F405xx y STM32F407xx sea adecuada para una amplia gama de aplicaciones:

• Control de accionamiento de motor y aplicación

• Equipos médicos

• Aplicaciones industriales: PLC, inversores, disyuntores

• Impresoras y escáneres

• Sistemas de alarma, videoporteros y HVAC

• Electrodomésticos de audio para el hogar
