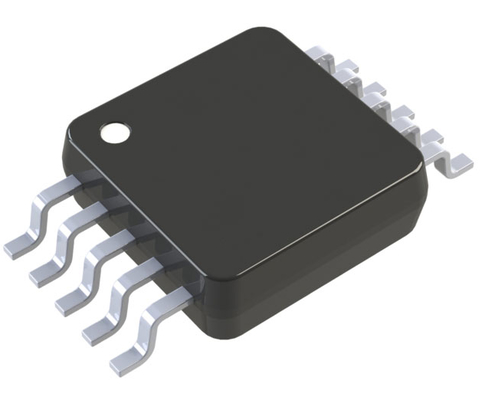

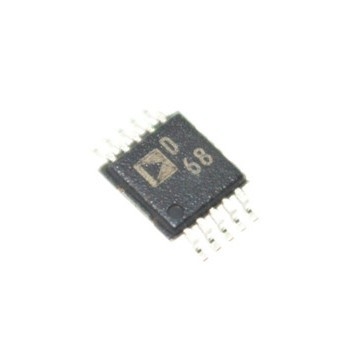

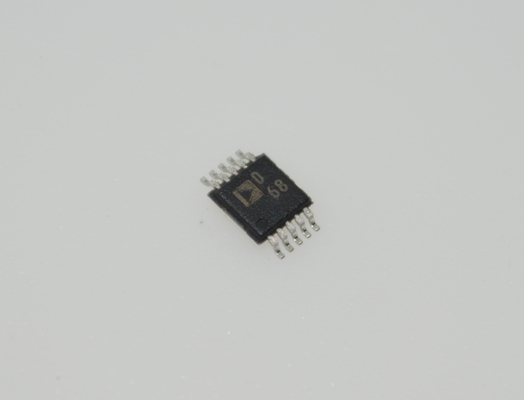

AD9833BRMZ DDS Programable 12.65MHz Reloj 0-12.5MHz Salida Interfaz SPI, 2.3-5.5V, MSOP-10, -40°C a +105°C

AD9833BRMZ

andnbsp;

CARACTERÍSTICAS

Frecuencia y fase programables digitalmente Consumo de energía de 12,65 mW a 3 V Rango de frecuencia de salida de 0 MHz a 12,5 MHz Resolución de 28 bits: 0,1 Hz a reloj de referencia de 25 MHz Salidas de onda sinusoidal, triangular y cuadrada Fuente de alimentación de 2,3 V a 5,5 V No se requieren componentes externos Interfaz SPI de 3 hilos Rango de temperatura extendido: -40 °C a +105 °C Opción de apagado Paquete MSOP de 10 pines Calificado AEC-Q100 para aplicaciones automotrices

andnbsp;

APLICACIONES

Generación de estímulos de frecuencia/forma de onda Medición de flujo de líquidos y gases Aplicaciones sensoriales: proximidad, movimiento y detección de defectos Pérdida/atenuación de línea Equipos de prueba y médicos Generadores de barrido/reloj Aplicaciones de reflectometría en el dominio del tiempo (TDR)

andnbsp;

DESCRIPCIÓN GENERAL

El AD9833 es un generador de forma de onda programable de baja potencia capaz de producir salidas de onda sinusoidal, triangular y cuadrada. La generación de forma de onda es necesaria en varios tipos de aplicaciones de detección, actuación y reflectometría en el dominio del tiempo (TDR). La frecuencia y la fase de salida son programables por software, lo que permite una fácil sintonización. No se necesitan componentes externos. Los registros de frecuencia tienen 28 bits de ancho: con una velocidad de reloj de 25 MHz, se puede lograr una resolución de 0,1 Hz; con una velocidad de reloj de 1 MHz, el AD9833 se puede sintonizar a una resolución de 0,004 Hz.

El AD9833 se escribe a través de una interfaz serie de 3 hilos. Esta interfaz serie funciona a velocidades de reloj de hasta 40 MHz y es compatible con los estándares DSP y microcontroladores. El dispositivo funciona con una fuente de alimentación de 2,3 V a 5,5 V.

El AD9833 tiene una función de apagado (SLEEP). Esta función permite que las secciones del dispositivo que no se están utilizando se apaguen, minimizando así el consumo de corriente de la pieza. Por ejemplo, el DAC se puede apagar cuando se está generando una salida de reloj.

El AD9833 está disponible en un paquete MSOP de 10 pines.

andnbsp;

INFORMACIÓN

andnbsp;

Dibujo

andnbsp;
