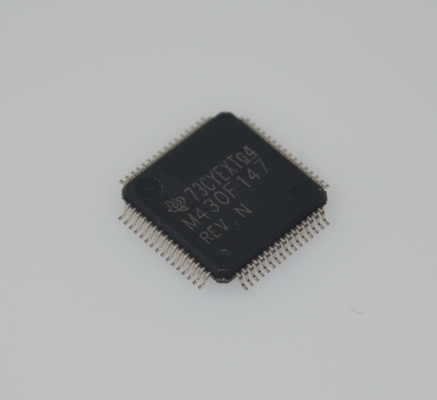

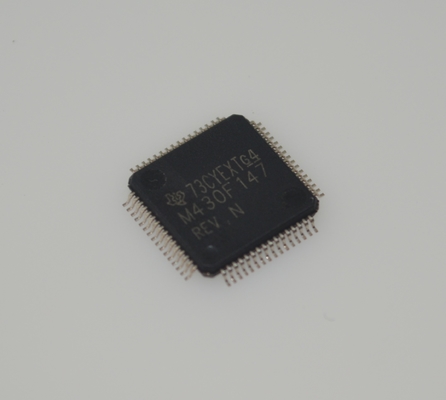

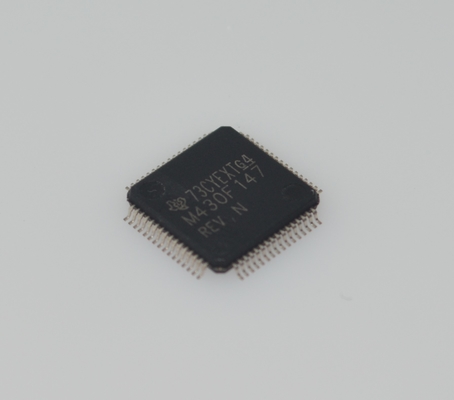

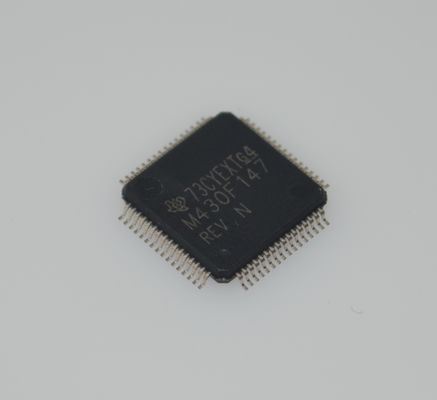

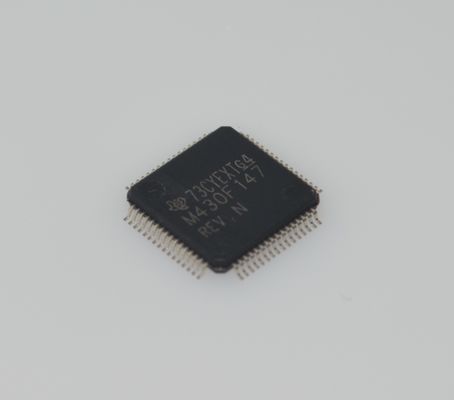

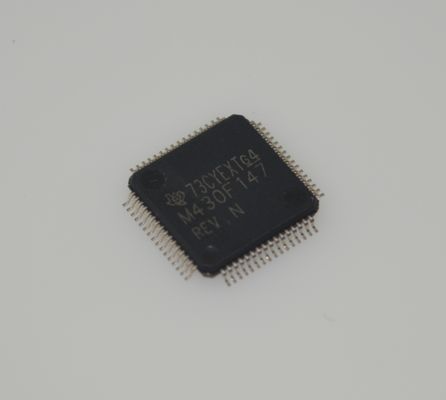

MSP430F147IPMR 16MHz MCU de energía ultra baja con 32KB Flash 1KB RAM 12 bits ADC 16 bits Timers UART/SPI/I2C 1.8-3.6V Operación y paquete LQFP de 64 pines

MSP430F147IPMR 16MHz MCU de energía ultra baja con 32KB Flash 1KB RAM 12 bits ADC 16 bits Timers UART/SPI/I2C 1.8-3.6V Operación y paquete LQFP de 64 pines

Características

• Rango de tensión de bajo suministro, de 1,8 V a 3,6 V

• Consumo de energía muy bajo:

️ Modo activo: 280 μA a 1 MHz, 2,2 V

¢ Modo de espera: 1,6 μA

¢ Modo apagado (Retención de RAM): 0,1 μA

• Cinco modos para ahorrar energía

• Despertar desde el modo de espera en menos de 6 μs

• Arquitectura RISC de 16 bits, tiempo de ciclo de instrucción de 125 ns

• Convertidor analógico a digital de 12 bits (ADC) con referencia interna, muestra y retención y función de escaneo automático

• Timer_B de 16 bits con siete registros de captura/comparación con sombras

• Timer_A de 16 bits con tres registros de captura/comparación

• Comparador en el chip

• Programación en serie a bordo, sin necesidad de tensión de programación externa, protección de código programable por fusible de seguridad

• Interfaz de comunicación en serie (USART), funciona como interfaz UART asincrónica o SPI síncrona

¢ Dos USARTs (USART0, USART1) en los dispositivos MSP430F14x y MSP430F14x1

¢ OneUSART(USART0) En los dispositivos MSP430F13x

• Miembros de la familia (véase también Comparación de dispositivos)

¢ MSP430F133

8KB + 256 bytes de memoria flash, 256 bytes de memoria RAM

¢ MSP430F135

16 KB + 256 bytes de memoria flash, 512 bytes de memoria RAM

¢ MSP430F147, MSP430F1471 Las autoridades de los Estados miembros deben tener en cuenta los siguientes elementos:

32 KB + 256 bytes de memoria flash, 1 KB de memoria RAM

¢ MSP430F148, MSP430F1481 Las empresas de la Unión Europea (UE) no están obligadas a pagar las tasas de interés de las empresas de la Unión Europea.

48 KB + 256 bytes de memoria flash, 2 KB de memoria RAM

¢ MSP430F149, MSP430F1491 Las autoridades de los Estados miembros deben tener en cuenta los siguientes elementos:

60 KB + 256 bytes de memoria flash, 2 KB de memoria RAM

Aplicaciones

• Sistemas de sensores

• Control industrial

• Contadores de mano

Descripción

La familia de microcontroladores de ultrabaja potencia (MCU) MSP430TM de Texas Instruments consta de varios dispositivos con diferentes conjuntos de periféricos dirigidos a diversas aplicaciones.Combinado con cinco modos de baja potencia está optimizado para lograr una mayor duración de la batería en aplicaciones de medición portátilesEl dispositivo cuenta con una potente CPU RISC de 16 bits, registros de 16 bits y generadores constantes que se atribuyen a la máxima eficiencia de código.El oscilador controlado digitalmente (DCO) permite pasar del modo de baja potencia al modo activo en menos de 6 μs.

Las MCU MSP430F13x, MSP430F14x y MSP430F14x1 admiten dos temporizadores integrados de 16 bits, un ADC rápido de 12 bits en los dispositivos MSP430F13x y MSP430F14x,una USART en los dispositivos MSP430F13x o dos USART en los dispositivos MSP430F14x y MSP430F14x1El multiplicador de hardware mejora el rendimiento y ofrece un código amplio y una solución de familia compatible con el hardware.

Para obtener una descripción completa de los módulos, véase la Guía del usuario de la familia MSP430x1xx

Información

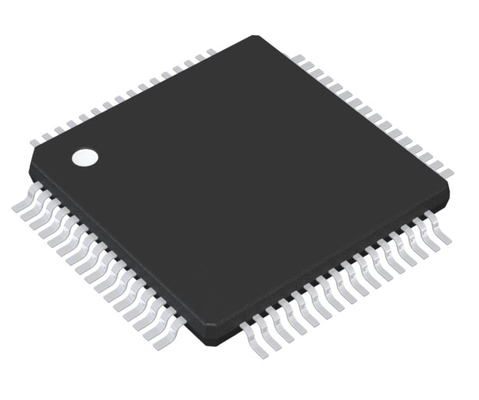

Dibujo
