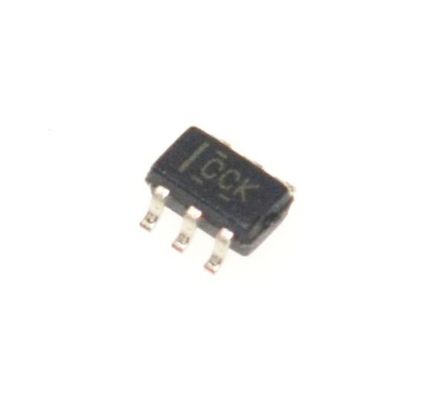

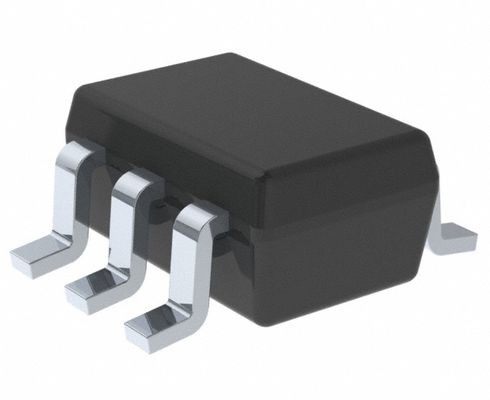

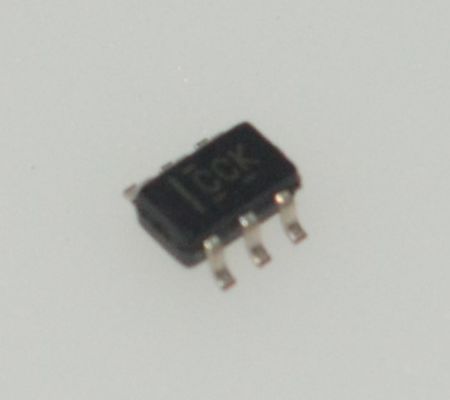

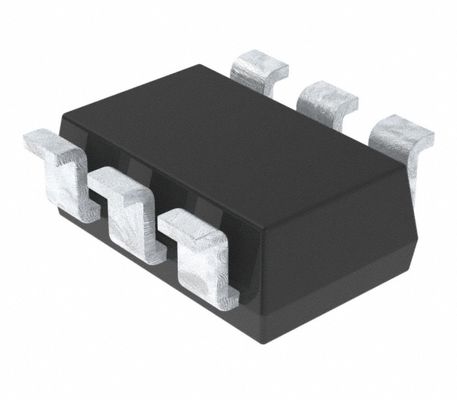

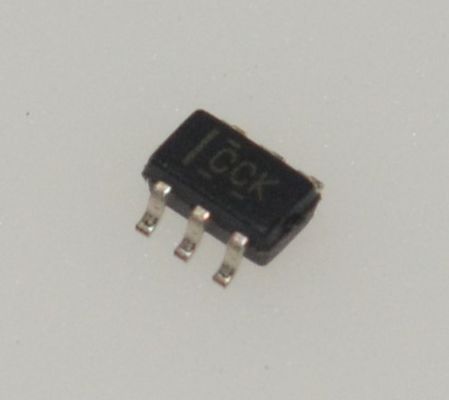

SN74LVC2G04DCKR Puerta de doble inversor con 1.65V a 5.5V Amplio Voltage 32mA Drive de salida Ultra-baja potencia 3.4ns Velocidad Paquete pequeño SC-70 y protección ESD para diseños con espacio limitado

SN74LVC2G04DCKR Puerta inversora dual con voltaje amplio de 1,65 V a 5,5 V, accionamiento de salida de 32 mA, ultra bajo consumo, velocidad de 3,4 ns, paquete Tiny SC-70 y protección ESD para diseños con limitaciones de espacio

andnbsp;

Características

andbull; Disponible en el paquete NanoFreeandtrade; de Texas Instruments 1

andbull; Admite funcionamiento con VCC de 5 V

andbull; Las entradas aceptan voltajes de hasta 5,5 V

andbull; Maxtpd de 4,1 ns a 3,3 V

andbull; Bajo consumo de energía, 10-andmu;A Max ICC

andbull; Accionamiento de salida de andplusmn;24 mA a 3,3 V

andbull; VOLP típico (rebote de tierra de salida) <0,8 V a VCC = 3,3 V, TA = 25anddeg;C

andbull; VOHV típico (caída de tensión de salida VOH) >2 V a VCC = 3,3 V, TA = 25anddeg;C

andbull; Ioff admite el funcionamiento en modo de apagado parcial

andbull; El rendimiento de bloqueo supera los 100 mA por JESD 78, Clase II

andbull; La protección ESD supera a JESD 22

andndash; Modelo de cuerpo humano de 2000 V (A114-A)

andndash; Modelo de máquina de 200 V (A115-A)

andndash; Modelo de dispositivo cargado de 1000 V (C101)

andnbsp;

Aplicaciones

andbull; Teléfonos IP: cableados e inalámbricos

andbull; Módulos ópticos

andbull; Redes ópticas: EPON y vídeo sobre fibra

andbull; Enlace de microondas punto a punto

andbull; Energía: Módulo DC/DC de telecomunicaciones: analógico y digital

andbull; Centralitas privadas (PBX)

andbull; Centralitas TETRA

andbull; Unidades de banda base de telecomunicaciones

andbull; Refugios de telecomunicaciones: Unidades de distribución de energía (PDU), Unidades de monitorización de energía (PMU), Monitorización inalámbrica de baterías, Unidades de inclinación eléctrica remota (RET), Unidades de radio remotas (RRU), Amplificadores montados en torre 1 (TMA)

andbull; Analizadores y generadores de señales vectoriales

andbull; Videoconferencia: HD basada en IP

andbull; Equipos de infraestructura WiMAX e inalámbricos

andbull; Comprobadores de comunicaciones inalámbricas y repetidores inalámbricos

andbull; Módems xDSL y DSLAM

andnbsp;

Descripción

Este inversor dual está diseñado para un funcionamiento con VCC de 1,65 V a 5,5 V. El dispositivo SN74LVC2G04 realiza la función booleana Y = A.

La tecnología de paquete NanoFree es un gran avance en los conceptos de embalaje de circuitos integrados, utilizando el troquel como paquete.

Este dispositivo está totalmente especificado para aplicaciones de apagado parcial mediante Ioff. El circuito Ioff desactiva las salidas, evitando el flujo de corriente de retorno dañino a través del dispositivo cuando se apaga.

andnbsp;

INFORMACIÓN

andnbsp;

Dibujo

Nuestra ventaja:

• Productos de alta calidad --- nuestras ofertas son 100% nuevas y originales, ROHS
• Precio competitivo --- buenos canales de compra con buen precio.
• Servicio profesional --- pruebas estrictas de calidad antes del envío y un perfecto servicio posventa después de la compra.
• Inventario adecuado --- Con el apoyo de nuestro sólido equipo de compras,
• Entrega rápida --- enviaremos los productos dentro de 1-3 días hábiles después de que se confirme el pago.

andnbsp;

asegúrese de satisfacer su necesidad de todo tipo de componentes. ^_^


Lista de productos
Suministramos una serie de componentes electrónicos, una gama completa de semiconductores, componentes activos y pasivos. Podemos ayudarle a obtener todo para la lista de materiales de la PCB, en una palabra, puede obtener una solución integral aquí,


Las ofertas incluyen:
Circuito integrado, circuitos integrados de memoria, diodo, transistor, condensador, resistencia, varistor, fusible, recortador y potenciómetro, transformador, batería, cable, relé, interruptor, conector, bloque de terminales, cristal y oscilador, inductor, sensor, transformador, controlador IGBT, LED, LCD, convertidor, PCB (placa de circuito impreso), PCBA (ensamblaje de PCB)

Fuerte en marca:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, etc.
