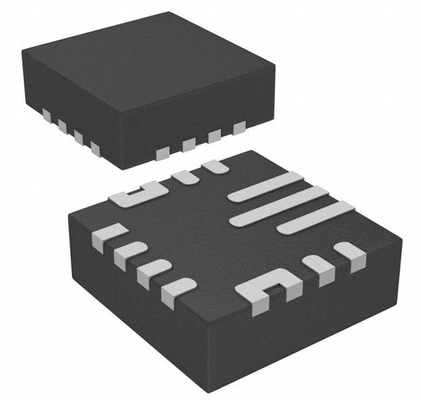

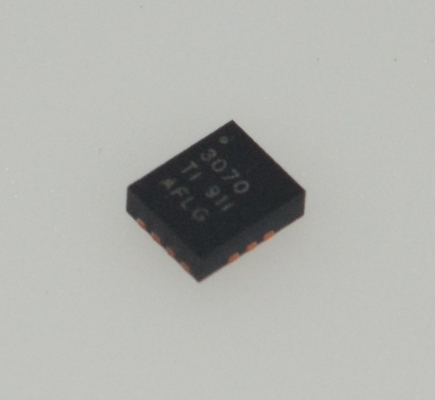

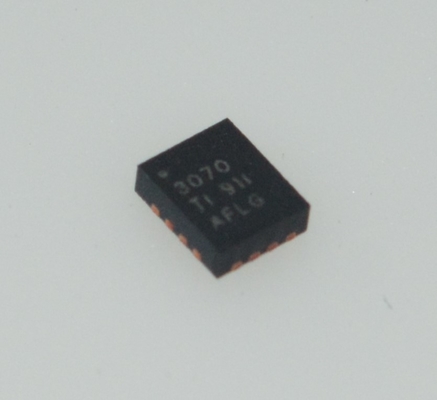

TPS63070RNMR Buck-Boost 96% Eff 2-16V En 5A Pico ajustable 25μA IQ 2.5x3mm QFN Modo fijo de ahorro de energía 5V/3.3V

TPS63070RNMR Buck-Boost 96% Eff 2-16V In 5A Pico Ajustable Out 25µA IQ 2.5x3mm QFN Fijo 5V/3.3V Modo de Ahorro de Energía

Características

 • Rango de Voltaje de Entrada: 2.0V a 16V

• Rango de Voltaje de Salida: 2.5V a 9V

• Hasta 95% de Eficiencia

• +/-1% de precisión de CC en modo PWM

• +3%/-1% de precisión de CC en modo PFM

• 2A de Corriente de Salida en Modo Buck

• 2A de Corriente de Salida en Modo Boost (VIN=4V; Vout=5V)

• La entrada ENABLE precisa permite – bloqueo de bajo voltaje definido por el usuario – secuenciación exacta

• Transición Automática entre Modo Step-Down y Boost

• Corriente de reposo típica del dispositivo: 50μA

• Opciones de voltaje de salida fijo y ajustable

• Opción de descarga de salida

• Modo de ahorro de energía para una eficiencia mejorada con baja potencia de salida

• Funcionamiento de frecuencia fija forzada a 2.4MHz y opción de sincronización

• Salida Power Good

• VSEL simplemente permite el cambio de voltaje de salida

• Desconexión de carga durante el apagado

• Protección contra sobretemperatura

• Protección contra sobretensión de entrada/salida

• Disponible en paquete QFN

Aplicaciones

• Aplicaciones de doble Li-Ion

• Equipos de medición industrial

• Cámaras DSC y videocámaras

• Computadoras portátiles

• PC ultra móviles y dispositivos de Internet móvil

• Productos médicos personales

Descripción

El TPS6307x es un convertidor buck-boost de alta eficiencia y baja corriente de reposo adecuado para aplicaciones donde el voltaje de entrada puede ser superior o inferior al voltaje de salida. Las corrientes de salida pueden llegar hasta 2A en modo boost y en modo buck. El convertidor buck-boost se basa en un controlador de modulación por ancho de pulso (PWM) de frecuencia fija que utiliza rectificación síncrona para obtener la máxima eficiencia. Con bajas corrientes de carga, el convertidor entra en el modo de ahorro de energía para mantener una alta eficiencia en un amplio rango de corriente de carga. El convertidor se puede desactivar para minimizar el consumo de batería. Durante el apagado, la carga se desconecta de la batería. El dispositivo está disponible en un paquete QFN de 2,5 mm x 3 mm.

INFORMACIÓN

Dibujo
