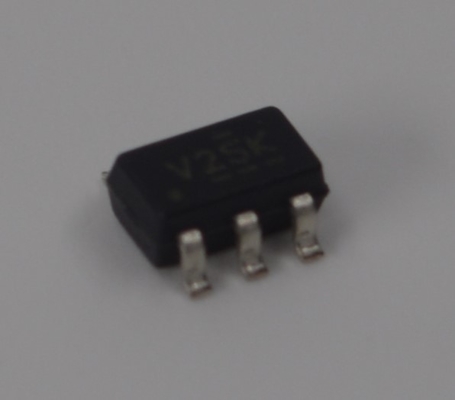

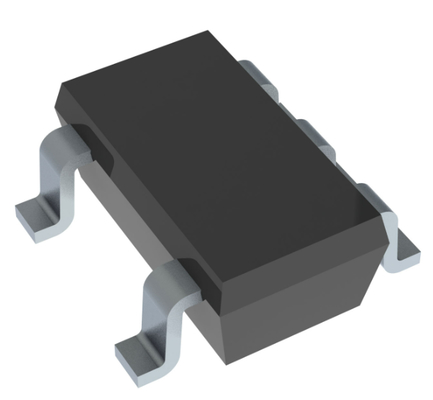

SN74CBTLV1G125DBVR Interruptor de bus de 1 canal de bajo voltaje <5Ω Resistencia en estado activo Operación de 3.3V/2.5V Traducción de nivel de 0-5V Potencia ultra baja Velocidad de 10ns Paquete SOT-23-5 Permite la inserción en caliente

SN74CBTLV1G125DBVR Interruptor de bus de bajo voltaje de 1 canal <5Ω Resistencia en estado activo 3.3V/2.5V Operación Traducción de nivel 0-5V Ultra-Bajo Consumo 10ns Velocidad Paquete SOT-23-5 Permite Inserción en Caliente

CARACTERÍSTICAS

• Conexión de interruptor de 5Ω entre dos puertos

• Conmutación de carril a carril en los puertos de E/S de datos

• Ioff Admite la operación en modo de apagado parcial

Aplicaciones

Traducción/Desplazamiento de Nivel:

Escenario: En sistemas de voltaje mixto, conectar un procesador de bajo voltaje (por ejemplo, un MCU de 1.8V o 2.5V) a un periférico de mayor voltaje (por ejemplo, un sensor de 5V o un dispositivo heredado).

Cómo funciona: Su amplio rango de voltaje (0 a 5V) permite la transferencia de señal bidireccional sin problemas entre circuitos de diferentes voltajes, lo que permite el desplazamiento de nivel sin una fuente de alimentación adicional.

Aislamiento de bus & Multiplexación:

Escenario: Cuando múltiples periféricos necesitan compartir la misma línea de datos (por ejemplo, Iandsup2;C, SPI) o línea de dirección, pero solo un dispositivo puede comunicarse con el host a la vez.

Cómo funciona: Usando múltiples interruptores de este tipo, el MCU puede controlar la conmutación para conectar el bus al Dispositivo A o al Dispositivo B, aislando efectivamente los dispositivos no seleccionados y evitando conflictos de bus.

Soporte de Inserción en Caliente:

Escenario: Aplicaciones que requieren la conexión en caliente de módulos o tarjetas, como tarjetas de telecomunicaciones, módulos de control industrial o dispositivos de prueba.

Cómo funciona: El diseño interno del circuito resiste secuencias de alimentación inciertas, protegiendo el procesador central y los circuitos sensibles de las sobretensiones y los choques de corriente durante el encendido o apagado.

Conmutación de Señales Analógicas & Digitales:

Escenario: Conmutación de rutas de señal de audio, selección de entrada de sensor o señales digitales de baja velocidad.

Nota: Si bien puede transmitir señales analógicas (dentro de su rango de voltaje), debido a su resistencia en estado activo (~5Ω) y limitaciones de ancho de banda, no es adecuado para señales analógicas de alta frecuencia (por ejemplo, video) o adquisición analógica de alta precisión (por ejemplo, entradas ADC de precisión).

DESCRIPCIÓN

El SN74CBTLV1G125 presenta un único interruptor de línea de alta velocidad. El interruptor se deshabilita cuando la entrada de habilitación de salida (OE) está alta.

Este dispositivo está totalmente especificado para aplicaciones de apagado parcial utilizando Ioff. La función Ioff asegura que la corriente dañina no fluya hacia atrás a través del dispositivo cuando está apagado. El dispositivo tiene aislamiento durante el apagado.

Para asegurar el estado de alta impedancia durante el encendido o apagado, OE debe estar conectado a VCC a través de una resistencia pullup; el valor mínimo de la resistencia está determinado por la capacidad de hundimiento de corriente del controlador.

INFORMACIÓN

Dibujo
