TCAN1051VDQ1 AEC-Q100 CAN FD Transceptor de alta velocidad de baja potencia con modo de sueño Despertar y protección robusta para redes automotrices compatibles con SAE J2962-2

TCAN1051VDQ1 Transceptor CAN FD AEC-Q100 Alta Velocidad y Baja Potencia con Modo de Suspensión, Activación y Protección Robusta para Redes Automotrices Compatibles con SAE J2962-2

andnbsp;

Características

andbull; AEC Q100: Calificado para aplicaciones automotrices

andnbsp; andndash; Grado de temperatura 1: -40anddeg;C a 125anddeg;C, TA

andnbsp; andndash; Nivel de clasificación HBM: andplusmn;16 kV

andnbsp; andndash; Nivel de clasificación CDM andplusmn;1500 V

andbull; Cumple con los estándares de capa física ISO 11898-2:2016 e ISO 11898-5:2007

andbull; CAN 'Turbo':

andnbsp; andndash; Todos los dispositivos admiten CAN clásico y CAN FD (tasa de datos flexible) de 2 Mbps y las opciones "G" admiten 5 Mbps

andnbsp; andndash; Tiempos de retardo de propagación cortos y simétricos y tiempos de bucle rápidos para un margen de temporización mejorado

andnbsp; andndash; Tasas de datos más altas en redes CAN cargadas

andbull; Rendimiento EMC: admite SAE J2962-2 e IEC 62228-3 (hasta 500 kbps) sin estrangulador de modo común

andbull; El rango de voltaje de E/S admite MCUs de 3.3 V y 5 V

andbull; Comportamiento pasivo ideal cuando no está alimentado

andnbsp; andndash; Los terminales de bus y lógica son de alta impedancia (sin carga)

andnbsp; andndash; Encendido/apagado sin fallos en el bus y la salida RXD

andbull; Características de protección

andnbsp; andndash; Protección ESD IEC de hasta andplusmn;15 kV

andnbsp; andndash; Protección contra fallas del bus: andplusmn;58 V (variantes no H) y andplusmn;70 V (variantes H)

andnbsp; andndash; Protección contra subtensión en los terminales de alimentación VCC y VIO (solo variantes V)

andnbsp; andndash; Tiempo de espera dominante del controlador (TXD DTO) - Tasas de datos de hasta 10 kbps

andnbsp; andndash; Protección de apagado térmico (TSD)

andbull; Voltaje de entrada de modo común del receptor: andplusmn;30 V

andbull; Retardo de bucle típico: 110 ns

andbull; Temperaturas de unión de andndash;55anddeg;C a 150anddeg;C

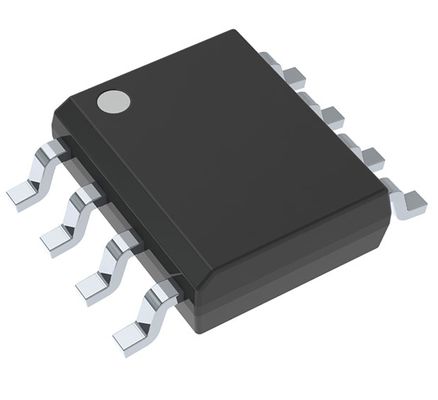

andbull; Disponible en paquete SOIC(8) y paquete VSON(8) sin plomo (3.0 mm x 3.0 mm) con capacidad mejorada de inspección óptica automatizada (AOI)

andnbsp;

Aplicaciones

andbull; Automotriz y Transporte

andbull; Todos los dispositivos admiten redes CAN muy cargadas

andbull; Aplicaciones ISOBUS de maquinaria pesada ISO 11783

andnbsp;

Descripción

Esta familia de transceptores CAN cumple con el estándar de capa física CAN (Controller Area Network) de alta velocidad ISO11898-2 (2016). Todos los dispositivos están diseñados para su uso en redes CAN FD de hasta 2 Mbps (megabits por segundo). Los dispositivos con números de pieza que incluyen el sufijo "G" están diseñados para velocidades de datos de hasta 5 Mbps, y las versiones con "V" tienen una entrada de alimentación secundaria para el cambio de nivel de E/S de los umbrales de los pines de entrada y el nivel de salida RXD. Esta familia de dispositivos viene con el modo silencioso, que también se conoce comúnmente como modo de solo escucha. Además, todos los dispositivos incluyen muchas características de protección para mejorar la robustez del dispositivo y la red.

andnbsp;

INFORMACIÓN

andnbsp;

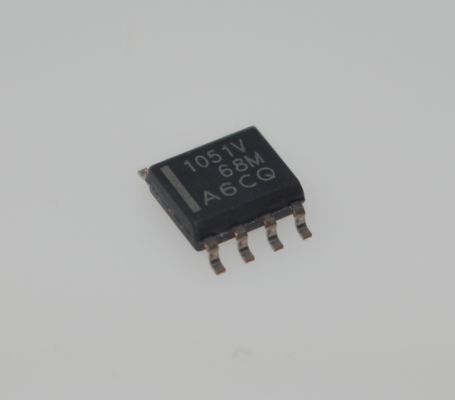

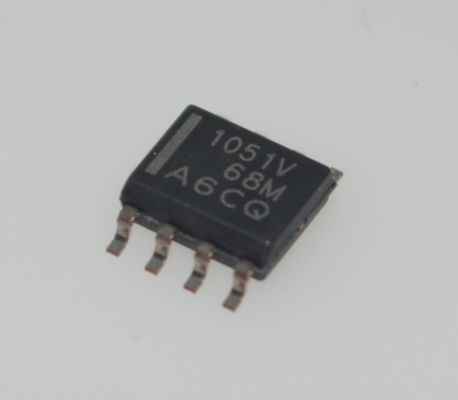

Dibujo
