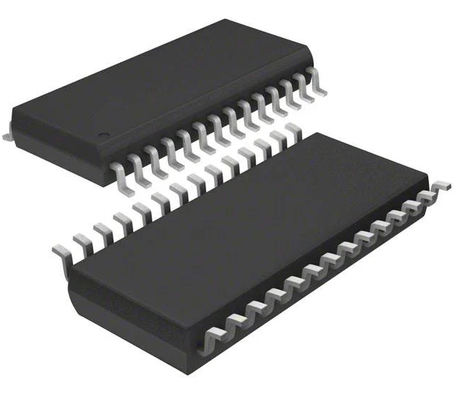

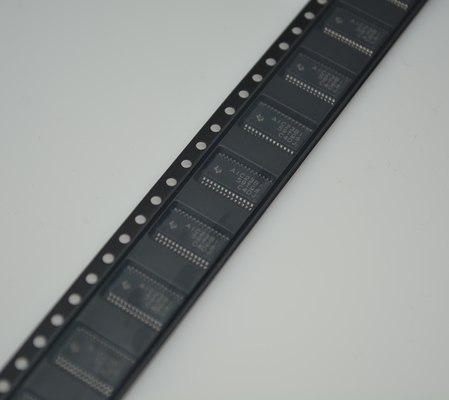

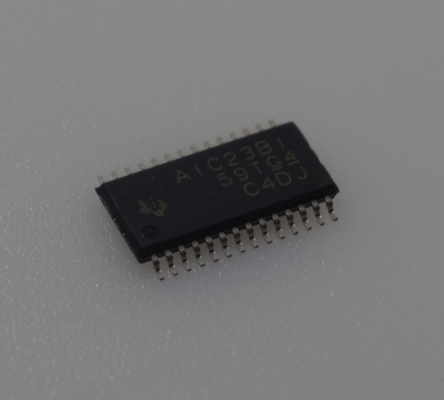

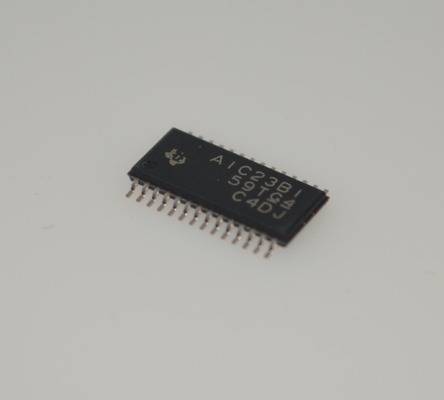

TLV320AIC23BIPWR CODEC estéreo de potencia ultra baja con amplificador HP integrado Interfaz de audio programable y flexible para aplicaciones portátiles/de alta fidelidad optimizadas para batería

TLV320AIC23BIPWR Ultra-Low Power Stereo CODEC con interfaz de audio programable y flexible con amplificador HP integrado para aplicaciones Hi-Fi portátiles / optimizadas con batería

Características

• Códec estéreo de alto rendimiento

- 90 dB SNR Multibit Sigma-Delta ADC (A-pondrado a 48 kHz)

− 100 dB SNR Multibit Sigma-Delta DAC (A ponderado a 48 kHz)

- 1,42 V 3.6 V Fuente digital del núcleo: Compatible con las tensiones del núcleo TI C54x DSP

− 2.7 V

- Apoyo de frecuencia de muestreo de 8 kHz 96-kHz

• Control de software a través del puerto serie multiprotocolo compatible con TI McBSP

− Protocolos de puertos serie compatibles con dos cables y con SPI

− Interfaz sin pegamento para TI McBSP

• Ingreso/salida de datos de audio a través de la interfaz de audio programable compatible con TI McBSP

− Interfaz compatible con I2S que requiere sólo un McBSP tanto para ADC como para DAC

− Transferencias de datos justificadas I2S, MSB o LSB estándar

- 16/20/24/32-bit de longitud de las palabras

- Capacidad de sincronización de audio maestro / esclavo optimizada para TI DSPs (250/272 fs), modo USB

- Apoyo maestro / esclavo estándar de la industria también proporcionado (256/384 fs), modo normal

− Interfaz sin pegamento para TI McBSP

• Solución integrada de inclinación y amortiguación total de micrófonos electret

− Pin MICBIAS de bajo ruido a 3/4 AVDD para el sesgo de las cápsulas Electret

− Amplificador de amortiguador integrado con ganancia fija sintonizable de 1 a 5

− Ganancia de amortiguador seleccionable adicional del registro de control de 0 dB o 20 dB

• Entradas de línea estéreo

- Amplificador de ganancia programable integrado

- Ruta de derivación analógica del códec

• Entrada múltiplexada ADC para entradas de línea estéreo y micrófono

• Salidas de línea estéreo

− Mezclador estéreo analógico para DAC y vía de derivación analógica

• Control de volumen con silencio en entrada y salida

• Amplificador lineal de auriculares de alta eficiencia

− 30 mW en 32 Ω desde una tensión de alimentación analógica de 3,3 V

• Gestión de energía flexible bajo control total de software

− Consumo de energía de 23 MW durante el modo de reproducción

- Consumo de energía en estado de espera < 150 μW

- Consumo de energía en apagado < 15 μW

• Paquete más pequeño de la industria: TI de 32 pines propietario MicroStar JuniorTM

− 25 mm2 de superficie total del tablero

− También está disponible TSSOP de 28 pines (62 mm2 de área total de la placa)

• Ideal para reproductores y grabadoras de audio de estado sólido portátiles

Aplicaciones

El audio

Automóvil

Bandas anchas

El digital

Control de las emisiones

Militar

Optos

Trabajo en red

Seguridad

El teléfono

Video y imágenes

No tiene cables

Descripción

ElSe aplicará el procedimiento de evaluación de los resultados de la evaluación.es un potente chip CODEC de audio altamente integrado.

1: Alta calidad de audio: SNR superior a 90 dB proporciona señales de audio muy limpias.

2:Bajo consumo energético: Potencia de funcionamiento de nivel de milivatios y potencia de espera de nivel de microvatios, ideal para dispositivos portátiles.

3:Integración de alto nivel: Integra ADC, DAC, un amplificador de auriculares y múltiples interfaces, reduciendo en gran medida el número de componentes externos.

4:Flexibilidad: admite múltiples formatos de datos de audio e interfaces de control, lo que facilita la conexión a varios chips host.

5Tamaño pequeño: El paquete TSSOP ahorra espacio en PCB.
