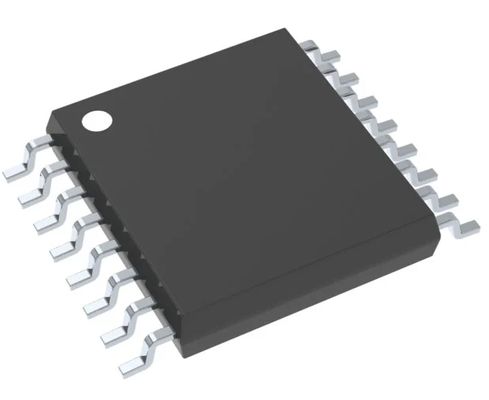

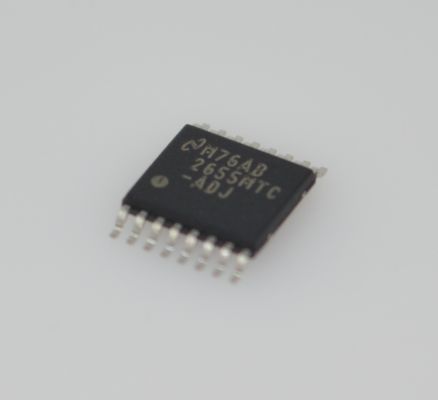

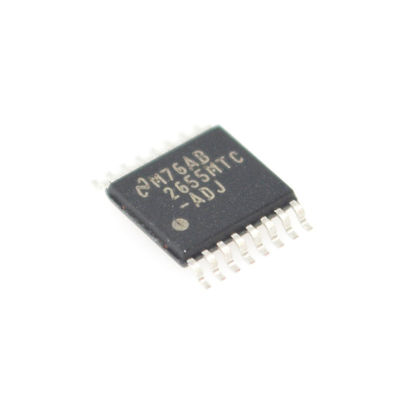

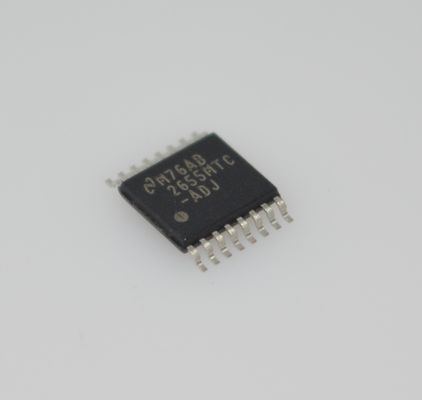

Convertidor reductor síncrono LM2655MTCX-ADJ de 1,5 A de alta eficiencia, entrada de 4,5-20 V, salida ajustable de 0,6-18 V, 95 % de eficiencia, 280 kHz, Power Good y Enable

Convertidor reductor síncrono LM2655MTCX-ADJ de 1,5 A de alta eficiencia, entrada de 4,5-20 V, salida ajustable de 0,6-18 V, 95 % de eficiencia, 280 kHz, Power Good y Enable

andnbsp;

Características

Ultra alta eficiencia de hasta el 96%

Rango de voltaje de entrada de 4 V a 14 V

MOSFET de lado alto interno con bajo Rps(oN)= 0,033andOmega;

Oscilador interno de frecuencia fija de 300 kHz

Control de lado bajo para operación síncrona

Corriente de apagado garantizada inferior a 12 uA

Detección de corriente patentada para control de modo de corriente

Arranque suave programable

Bloqueo de subtensión de entrada

Protección de apagado por sobretensión de salida

Protección de apagado por subtensión de salida0

Apagado térmico

Paquete TSSOP de 16 pines

andnbsp;

Aplicaciones

Discos duros

Aparatos de Internet

Monitores TFT

Periféricos de computadora

Dispositivos alimentados por batería

andnbsp;

Descripción

El LM2655 es un regulador de conmutación reductor PWM controlado por modo de corriente. Tiene la capacidad única de operar en modo síncrono o asíncrono. Esto le da al diseñador la flexibilidad de elegir entre la alta eficiencia de la operación síncrona o el bajo costo de la solución de la operación asíncrona. Junto con la flexibilidad, el LM2655 ofrece una alta densidad de potencia con la pequeña huella de un paquete TSSOP-16.

Se obtiene una alta eficiencia (>90%) mediante el uso de un MOSFET interno de baja resistencia de encendido (33 mandOmega;) y un MOSFET de canal N externo. Esta característica, junto con su baja corriente de reposo, hace que el LM2655 sea ideal para aplicaciones portátiles.

En el LM2655 están integradas todas las funciones de potencia, control y accionamiento para la operación asíncrona. Además, una salida de controlador de lado bajo permite una fácil operación síncrona. El lC utiliza un circuito de detección de corriente patentado que elimina la resistencia de detección de corriente externa requerida por otros convertidores CC-CC en modo de corriente. Una función de arranque suave programable limita las sobretensiones de corriente de arranque y proporciona un medio para secuenciar múltiples fuentes de alimentación.
