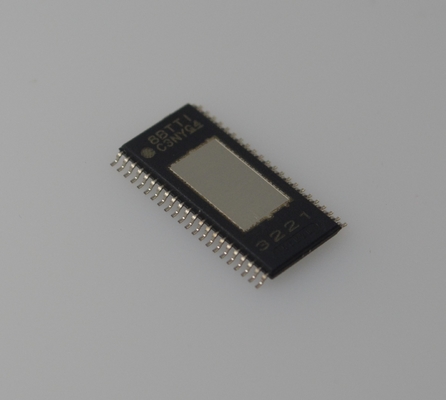

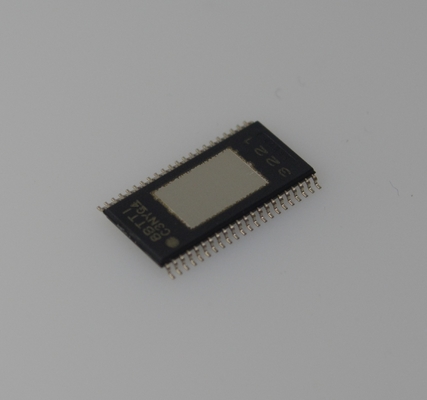

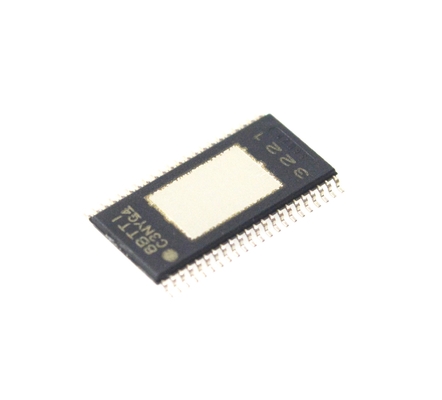

TPA3221DDVR Amplificador estéreo Clase D de 100W con 92% de eficiencia, alimentación de 4.5-26V, protección avanzada, bajo THD+N y EMI, control I2C para sistemas de audio de alta calidad

TPA3221DDVR Amplificador Clase D Estéreo de 100W, 92% de Eficiencia, Alimentación de 4.5-26V, Protección Avanzada, Bajo THD+N y EMI, Control I2C para Sistemas de Audio de Alta Calidad

Características

• Amplio rango de voltaje de alimentación de 7V a 30V

• Operación estéreo (2 x BTL) y mono (1 x PBTL)

• Potencia de salida al 10% THD+N

– 105W Estéreo en 4Ω en configuración BTL

– 112W Estéreo en 3Ω en configuración BTL

– 208W Mono en 2Ω en configuración PBTL

• Potencia de salida al 1% THD+N

– 88W Estéreo en 4Ω en configuración BTL

– 100W Estéreo en 3Ω en configuración BTL

– 170W Mono en 2Ω en configuración PBTL

• Control de compuerta de 5V o LDO incorporado para operación opcional de suministro único

• Diseño de retroalimentación de bucle cerrado

– Ancho de banda de señal de hasta 100 kHz para contenido de alta frecuencia de fuentes HD

– 0.02% THD+N a 1W en 4Ω

– 60dB PSRR (BTL, sin señal de entrada)

– <75µV ruido de salida (ponderado A)

– >108dB SNR (ponderado A)

– Esquemas de modulación AD o HEAD

• Modos de funcionamiento de baja potencia

– Modos de espera: silencio y < 1mA apagado

– Esquema de modulación HEAD de baja corriente de reposo

– Operación BTL de un solo canal

• Múltiples opciones de entrada para simplificar el diseño del preamplificador

– Entradas analógicas diferenciales o de un solo extremo

– Ganancias seleccionables: 18dB, 24dB, 30dB, 34dB

• Protección integrada: Subtensión, Límite de corriente ciclo a ciclo, Cortocircuito, Detección de recorte, Advertencia y apagado por sobretemperatura, y Protección de altavoz CC

• Operación Clase D con un 90% de eficiencia (4Ω)

• Almohadilla térmica ubicada en la parte inferior del paquete

• Familia de dispositivos compatibles con pines con opciones de voltaje y nivel de potencia

Aplicaciones

• Altavoces Bluetooth y Wi-Fi™

• Barras de sonido

• Subwoofers

• Sistemas estéreo de estantería

• Altavoces profesionales y de megafonía (PA)

Descripción

El TPA3221 es un amplificador Clase D de alta potencia que permite una operación eficiente a plena potencia, en reposo y en espera. El dispositivo cuenta con retroalimentación de bucle cerrado con un ancho de banda de hasta 100 kHz, lo que proporciona una baja distorsión en toda la banda de audio y ofrece una excelente calidad de sonido. El dispositivo funciona con modulación AD o HEAD (modo AD de alta eficiencia) de baja corriente de reposo, y puede alimentar hasta 2 x 105W en una carga de 4Ω o 1 x 208W en una carga de 2Ω.

El TPA3221 presenta una interfaz de entrada analógica de un solo extremo o diferencial que admite hasta 2VRMS con cuatro ganancias seleccionables: 18dB, 24dB, 30dB y 34dB. El TPA3221 también logra una eficiencia >90%, baja potencia en reposo (<0.25W) y potencia en espera ultrabaja (<0.1W). Esto es posible gracias al uso de MOSFETs de 70mΩ, un esquema de control de compuerta optimizado y modos de funcionamiento de baja potencia. El TPA3221 incluye un LDO incorporado para una fácil integración en sistemas de suministro de energía únicos. Para simplificar aún más el diseño, el dispositivo integra funciones de protección esenciales que incluyen subtensión, límite de corriente ciclo a ciclo, cortocircuito, detección de recorte, advertencia y apagado por sobretemperatura, así como protección de altavoz CC.
