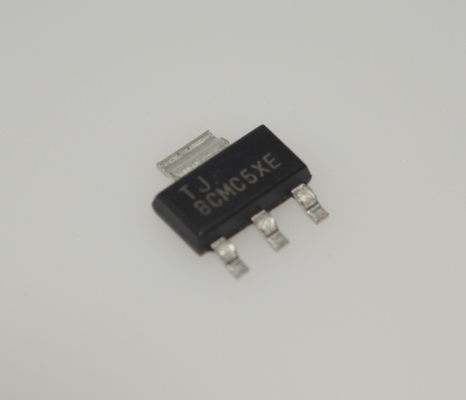

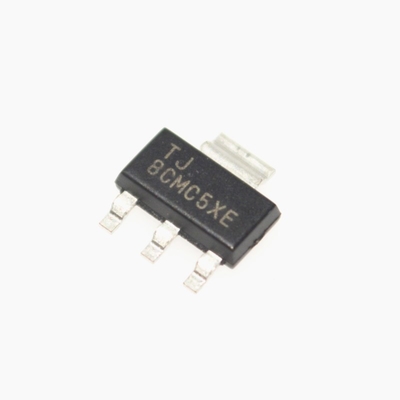

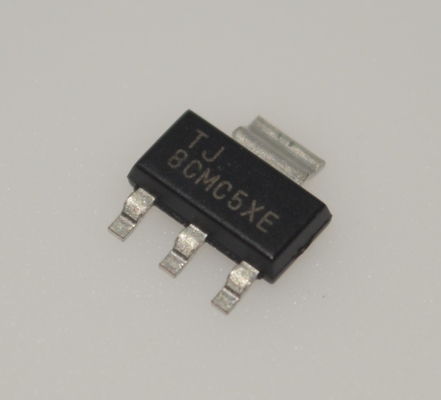

TLV1117LV33DCYR 800mA LDO 3.3V Salida fija 1% Precisión Voltagem de baja caída sobre corriente y protección térmica -40°C a 125°C Estable con condensadores cerámicos SOT-223 paquete

TLV1117LV33DCYR 800mA LDO 3.3V Salida Fija 1% Precisión Baja Tensión de Caída Protección contra Sobrecorriente y Térmica -40°C a 125°C Estable con Condensadores Cerámicos Paquete SOT-223

Características

• Precisión típica: 1.5%

• Baja IQ: 100 μA (máximo)– 500 veces inferior a los dispositivos 1117 estándar

• VIN: 2 V a 5.5 V– VIN máximo absoluto: 6 V

• Estable con corriente de salida de 0 mA

• Baja caída de tensión: 455 mV a 1 A para VOUT = 3.3 V

• Alto PSRR: 65 dB a 1 kHz

• Límite de corriente mínimo especificado: 1.1 A

• Estable con condensadores cerámicos rentables:– Con ESR de 0-Ω

• Rango de temperatura: –40°C a +125°C

• Apagado térmico y protección contra sobrecorriente

• Para reemplazo directo con funcionalidad mejorada, consulte el TLV761

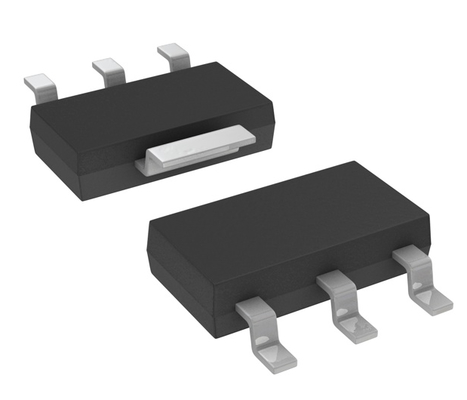

• Disponible en un paquete SOT-223

Aplicaciones

• Decodificadores

• Televisores y monitores

• Periféricos de PC, portátiles, placas base

• Módemes y otros productos de comunicación

• Post-regulación de fuente de alimentación conmutada

Descripción

El regulador lineal de baja caída (LDO) TLV1117LV es una versión de baja tensión de entrada del popular regulador de tensión TLV1117.

El TLV1117LV es un dispositivo de potencia extremadamente baja que consume 500 veces menos corriente de reposo que los reguladores de tensión 1117 tradicionales, lo que hace que el dispositivo esté diseñado para aplicaciones que exigen una corriente de espera muy baja. El LDO TLV1117LV también es estable con 0 mA de corriente de carga; no hay un requisito de carga mínimo, lo que convierte al dispositivo en una buena opción para aplicaciones donde el regulador debe alimentar cargas muy pequeñas durante la espera, además de grandes corrientes del orden de 1 A durante el funcionamiento normal. El TLV1117LV ofrece un excelente rendimiento transitorio de línea y carga, lo que resulta en undershoots y overshoots de magnitud muy pequeña de la tensión de salida cuando el requisito de corriente de carga cambia de menos de 1 mA a más de 500 mA.

Una banda de precisión y un amplificador de error proporcionan una precisión del 1.5%. Una relación de rechazo de la fuente de alimentación (PSRR) muy alta permite el uso del dispositivo para la post-regulación después de un regulador conmutado. Otras características valiosas incluyen bajo ruido de salida y baja tensión de caída.

El dispositivo está internamente compensado para ser estable con condensadores de resistencia serie equivalente (ESR) de 0-Ω. Estas ventajas clave permiten el uso de condensadores cerámicos de tamaño pequeño y rentables. También se pueden utilizar condensadores rentables que tengan tensiones de polarización y reducción de temperatura más altas, si se desea.
